ESP32-S3-DevKitC-1 開發板 樂鑫 WROOM-1-N16R8 已焊接針腳 16MB 記憶體

描述

ESP32-S3-DevKitC-1 開發板 樂鑫 WROOM-1-N16R8  ESP32-S3R8, 3.3V, 8 MB Octal PSRAM Die, 16 MB Quad SPI Flash, PCB Antenna

樂鑫 ESP32-S3-DevKitC-1 開發板 是一個ESP32-S3的最小核心板，使用時樂鑫公司的ESP32-S3模塊。 無線功能專用的LDO電源，不用擔心電流（效率）不夠3、配一粒WS2812 -RGB LED(注意並不是通過GPIO直接點亮)。 RST按鍵用於外部恢復位能，boot按鍵（配第一按鍵可以引導進入bootload模式，正在恢復位後可以當做用戶按鍵，就是GPIO0）。你會發現板子有兩個TYPE-C接口（一個是直連usb（GPIO19 GPIO20），另一個是USB轉串口的usb口），配有硬件的usb轉串口芯片（CH343）。

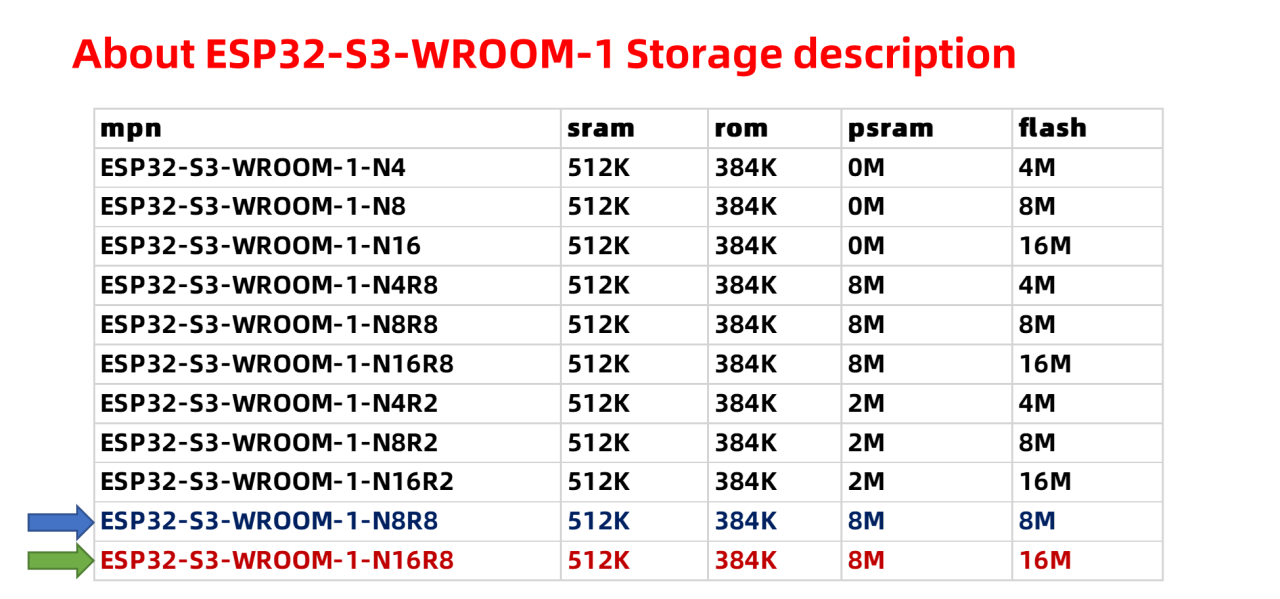

• 型號：ESP32-S3-WROOM-1-N16R8
• 樣式：SMD Module 40-pin, EPAD 1-pin
• 電壓：3.3V
• RAM：8 MB Octal PSRAM Die
• Flash：16 MB Quad SPI Flash
• 天線：PCB Antenna

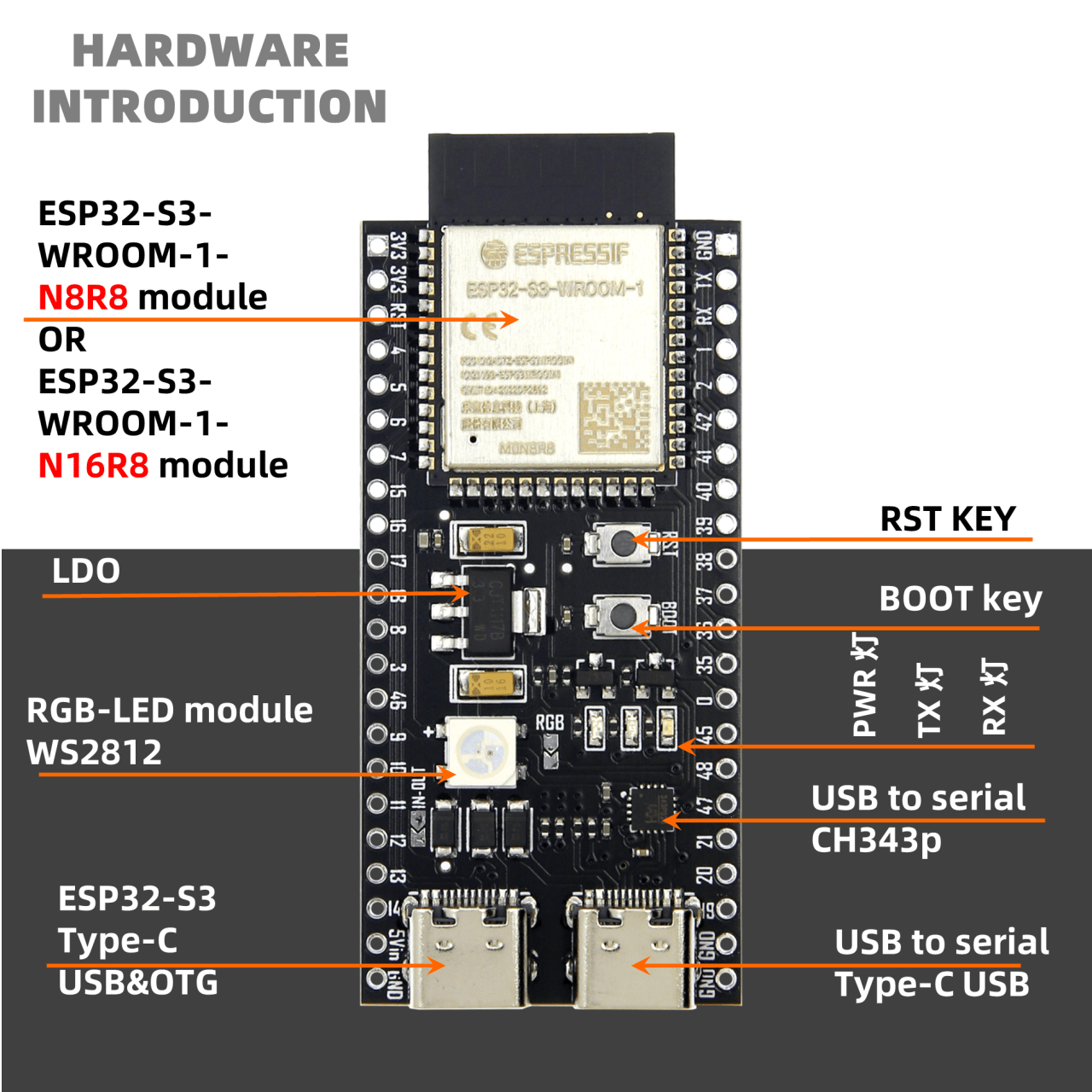

主要組	介紹
ESP32-S3-WROOM-1	ESP32-S3-WROOM-1是通用型Wi-Fi +低功耗藍牙MCU模塊，具有豐富的外部設備接口、強大的神經網絡運算能力和信號處理能力，專為人類智能和AIoT市場打造。ESP32 -S3-WROOM-1採用PCB板載天線。
5 V to 3.3 V LDO（5 V轉3.3 V LDO）	電源轉換器，輸入5 V，輸出3.3 V，電流為1A
排針（排針）	所有可用的GPIO管腳（除flash的SPI總線）均已引出至開發板的排針。
USB-to-UART Port（USB轉UART接口）	Type-c-USB接口，可用作開發板的提供電源接口，可燒錄固定件至芯片，也可用作通信接口，通過板載USB轉UART接口器與芯片通信。
開機鍵（Boot鍵）	下載按鈕。按住Boot鍵的同時按一下Reset鍵進入“固件下載”模式，通過串口下載固件。如果啟動完成可以當做普通通的傳輸輸入按鍵使用，使用到的IO為GPIO0。
復位鍵（Reset 鍵）	復位鍵。
USB接口（USB接口）	ESP32-S3 USB OTG接口，支持全速USB 1.1標準。ESP32-S3 USB接口可用做開發板的提供電源接口，可燒錄固件至芯片，可通過USB協議與芯片通信，也可用於JTAG調試。
USB-to-UART Bridge（USB轉UART橋接器）	芯片為CH343P，廠家為沁恆，網址為http://www.wch-ic.com/驅動：http://www.wch-ic.com/products/CH343.html ?
紅綠燈	可尋址RGB發光二極管，由GPIO48驅動。型號為WS2812。
電源指示燈	電源指示燈，板子供電後，亮起，不能程序控制。
發射指示燈	ESP32-S3的串口TXD線上的led,當有串口數據發出時，LED閃燃，如果不使用串口功能可以當做GPIO使用,GPIO43
接收指示燈	ESP32-S3的串口RXD線上的led，當有串口數據接收時，LED閃爍，如果不使用串口功能可以當做GPIO使用，GPIO44

備 注:

在板載ESP32-S3-WROOM-1模塊系列（使用8線SPI flash/PSRAM）的開發板，管腳GPIO35、GPIO36和GPIO37已用於內部ESP32-S3芯片與SPI flash/PS RAM之間的通信，外部不可使用。

開始開發應用：

通電前，請確保開發板完好無損。

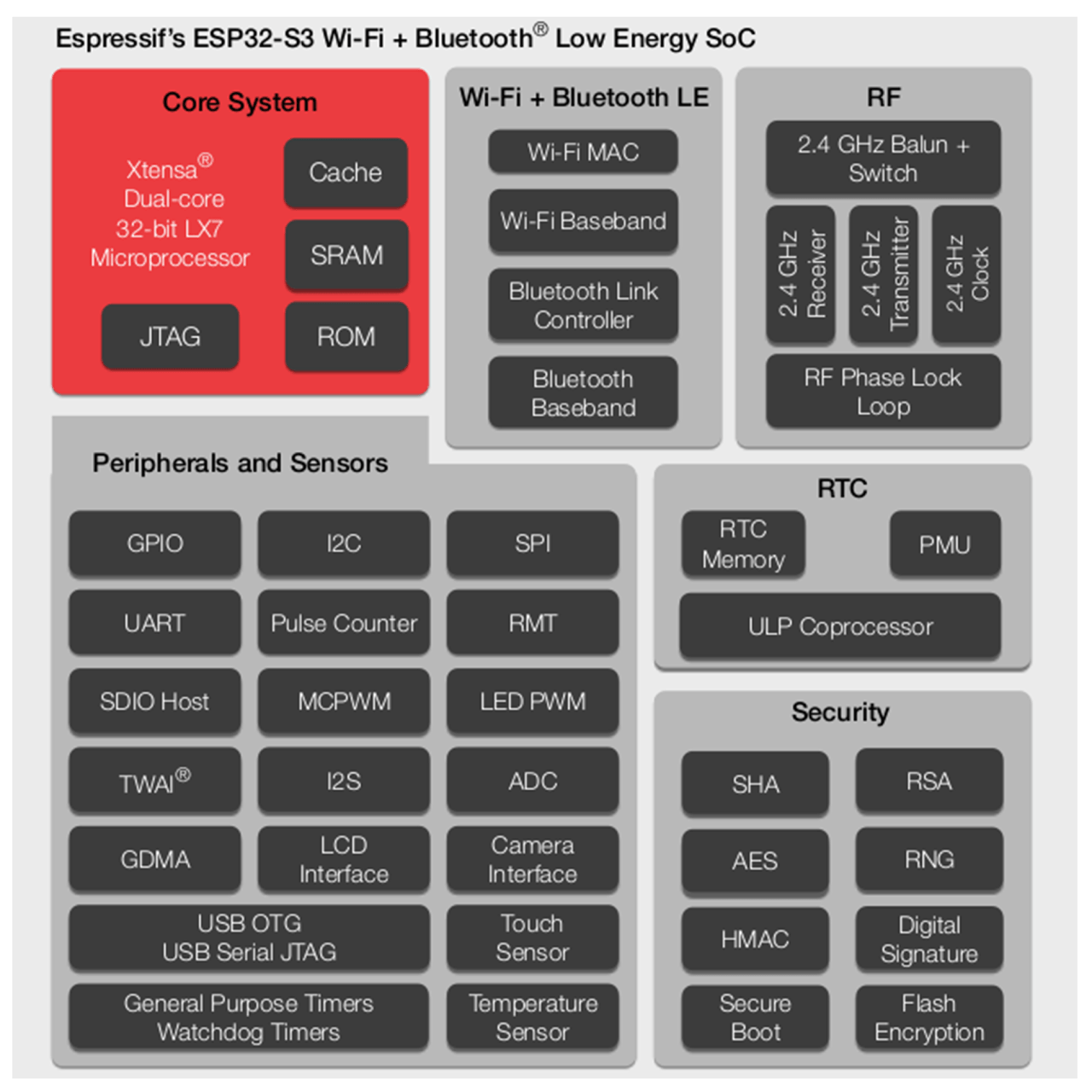

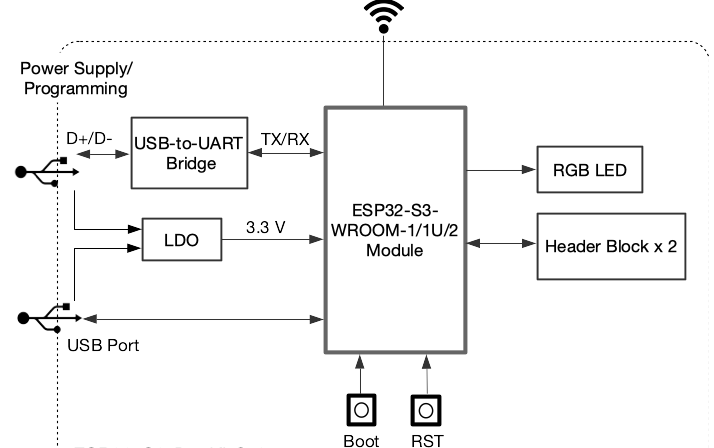

功能框圖：

YD-ESP32-S3的主要組件和連接方式如下圖所示：

電源選項：

您可從以下三種供電方式中任選其一給開發板供電：

USB轉UART接口供電或ESP32-S3 USB接口供電（選其一或同時供電），默認供電方式（推薦）

5V 和 G (GND) 排針供電

3V3 和 G (GND) 排針供電

排針：

下表列出了開發板兩旁排針（P1 和 P2）的名稱和功能，排針的名稱如圖YD-ESP32-S3正面板所示，排針的序號與開發板原理圖 (PDF) 一致。

P1

序號	名稱	類型	功能
1個	3V3	P	3.3V 電源
2個	3V3	P	3.3V 電源
3個	RST	我	CN
4個	4個	輸入/輸出/輸出	RTC_GPIO4, GPIO4, TOUCH4, ADC1_CH3
5個	5個	輸入/輸出/輸出	RTC_GPIO5, GPIO5, TOUCH5, ADC1_CH4
6個	6個	輸入/輸出/輸出	RTC_GPIO6, GPIO6, TOUCH6, ADC1_CH5
7	7	輸入/輸出/輸出	RTC_GPIO7, GPIO7, TOUCH7, ADC1_CH6
8個	15	輸入/輸出/輸出	RTC_GPIO15、GPIO15、U0RTS、ADC2_CH4、XTAL_32K_P
9	16	輸入/輸出/輸出	RTC_GPIO16、GPIO16、U0CTS、ADC2_CH5、XTAL_32K_N
10	17	輸入/輸出/輸出	RTC_GPIO17、GPIO17、U1TXD、ADC2_CH6
11	18	輸入/輸出/輸出	RTC_GPIO18、GPIO18、U1RXD、ADC2_CH7、CLK_OUT3
12	8個	輸入/輸出/輸出	RTC_GPIO8、GPIO8、TOUCH8、ADC1_CH7、SUBSPICS1
13	3個	輸入/輸出/輸出	RTC_GPIO3, GPIO3, TOUCH3, ADC1_CH2
14	46	輸入/輸出/輸出	GPIO46
15	9	輸入/輸出/輸出	RTC_GPIO9、GPIO9、TOUCH9、ADC1_CH8、FSPIHD、SUBSPIHD
16	10	輸入/輸出/輸出	RTC_GPIO10、GPIO10、TOUCH10、ADC1_CH9、FSPICS0、FSPIIO4、SUBSPICS0
17	11	輸入/輸出/輸出	RTC_GPIO11、GPIO11、TOUCH11、ADC2_CH0、FSPID、FSPIIO5、SUBSPID
18	12	輸入/輸出/輸出	RTC_GPIO12、GPIO12、TOUCH12、ADC2_CH1、FSPICLK、FSPIIO6、SUBSPICLK
19	13	輸入/輸出/輸出	RTC_GPIO13、GPIO13、TOUCH13、ADC2_CH2、FSPIQ、FSPIIO7、SUBSPIQ
20	14	輸入/輸出/輸出	RTC_GPIO14、GPIO14、TOUCH14、ADC2_CH3、FSPIWP、FSPIDQS、SUBSPIWP
21	5V	P	5V 電源
22	G	G	接地

P2

序號	名稱	類型	功能
1個	G	G	接地
2個	TX	輸入/輸出/輸出	U0TXD、GPIO43、CLK_OUT1
3個	接收	輸入/輸出/輸出	U0RXD、GPIO44、CLK_OUT2
4個	1個	輸入/輸出/輸出	RTC_GPIO1, GPIO1, TOUCH1, ADC1_CH0
5個	2個	輸入/輸出/輸出	RTC_GPIO2, GPIO2, TOUCH2, ADC1_CH1
6個	42	輸入/輸出/輸出	多線程管理系統，GPIO42
7	41	輸入/輸出/輸出	MTDI、GPIO41、CLK_OUT1
8個	40	輸入/輸出/輸出	MTDO、GPIO40、CLK_OUT2
9	39	輸入/輸出/輸出	MTCK、GPIO39、CLK_OUT3、SUBSPICS1
10	38	輸入/輸出/輸出	GPIO38、FSPIWP、SUBSPIWP
11	37	輸入/輸出/輸出	SPIDQS、GPIO37、FSPIQ、SUBSPIQ
12	36	輸入/輸出/輸出	SPIIO7、GPIO36、FSPICLK、SUBSPICLK
13	35	輸入/輸出/輸出	SPIIO6、GPIO35、FSPID、SUBSPID
14	0	輸入/輸出/輸出	RTC_GPIO0, GPIO0
15	45	輸入/輸出/輸出	GPIO45
16	48歲	輸入/輸出/輸出	GPIO48、SPICLK_N、SUBSPICLK_N_DIFF、RGB LED
17	47	輸入/輸出/輸出	GPIO47、SPICLK_P、SUBSPICLK_P_DIFF
18	21	輸入/輸出/輸出	RTC_GPIO21, GPIO21
19	20	輸入/輸出/輸出	RTC_GPIO20、GPIO20、U1CTS、ADC2_CH9、CLK_OUT1、USB_D+
20	19	輸入/輸出/輸出	RTC_GPIO19、GPIO19、U1RTS、ADC2_CH8、CLK_OUT2、USB_D-
21	G	G	接地
22	G	G	接地

P：電源；I：輸入；O：輸出；T：可設置為高阻。

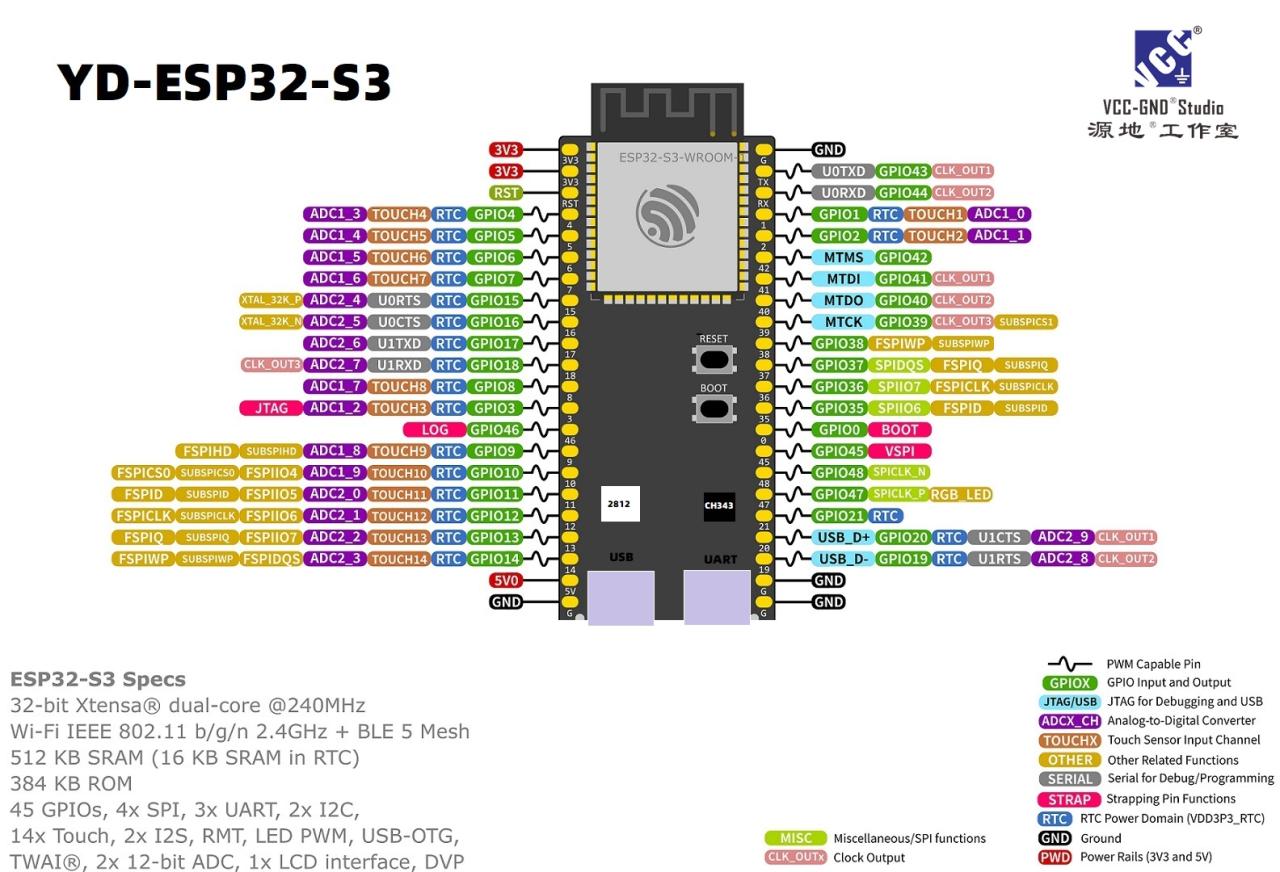

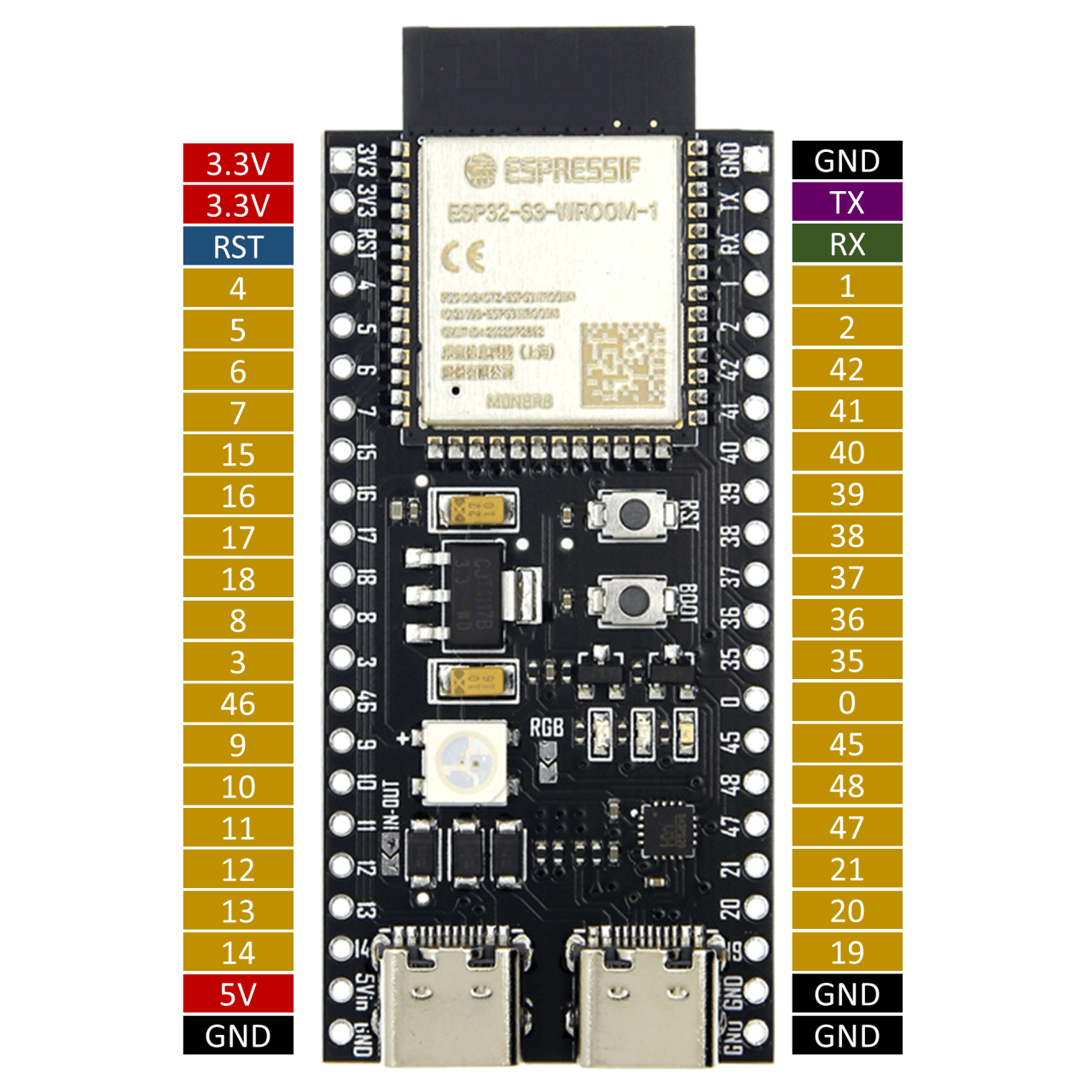

引腳圖：

CH340芯片的驅動官方鏈接：

http://www.wch-ic.com/products/CH340.html？英語

https://www.wch.cn/products/CH340.html?from=list 中文

Micropython固件下載：

ESP32-S3的下載刪除工具軟件flash_download_tool_3.9.2_0在win下下載工具。 注意：無需安裝解壓即可使用，雙擊小齒輪標誌，選擇ESP32-S3，開發，USART，拖下看圖片，注意起點地址為0x00，前面打對號。如果不能下載可能是USB轉串口驅動沒有安全，先處理好驅動問題再來下載。

注意：

不能用thonny自帶的ESP32下載器給ESP32-S3下載micropython固件(thonny自帶的是給esp32下載的，型號並不是esp32-s3地址也不是S3的0x00而是ESP32的0x1000)，也不能使用micropython官方下載的帶SPRAM固件，下載後也不能正常使用，正確的下載方式是使用樂鑫官方的flash工具下載工具，選ESP32-S 3 串口下載（USART）插入板子的COM端的usb，選擇對應的固定件（我們源地自己修改的固定件）起始地址是0x00 固定件選擇前打對應號，最好先擦除重新下載。固定件是1-開頭鏈接的和固定下載軟件是2-開頭的鏈接，注意使用前最好更新一下CH343usb轉串口的硬件驅動，注意事項在0-開頭的資料鏈接中，在設備管理器中確認出現……CH 343字樣COM才行。

如果下載TASMOTA固件，TASMOTA官方有自己的網絡下載。

https://tasmota.github.io/docs/

如果您下載自己的固定文件可以使用樂鑫的下載工具。

https://www.espressif.com.cn/zh/home

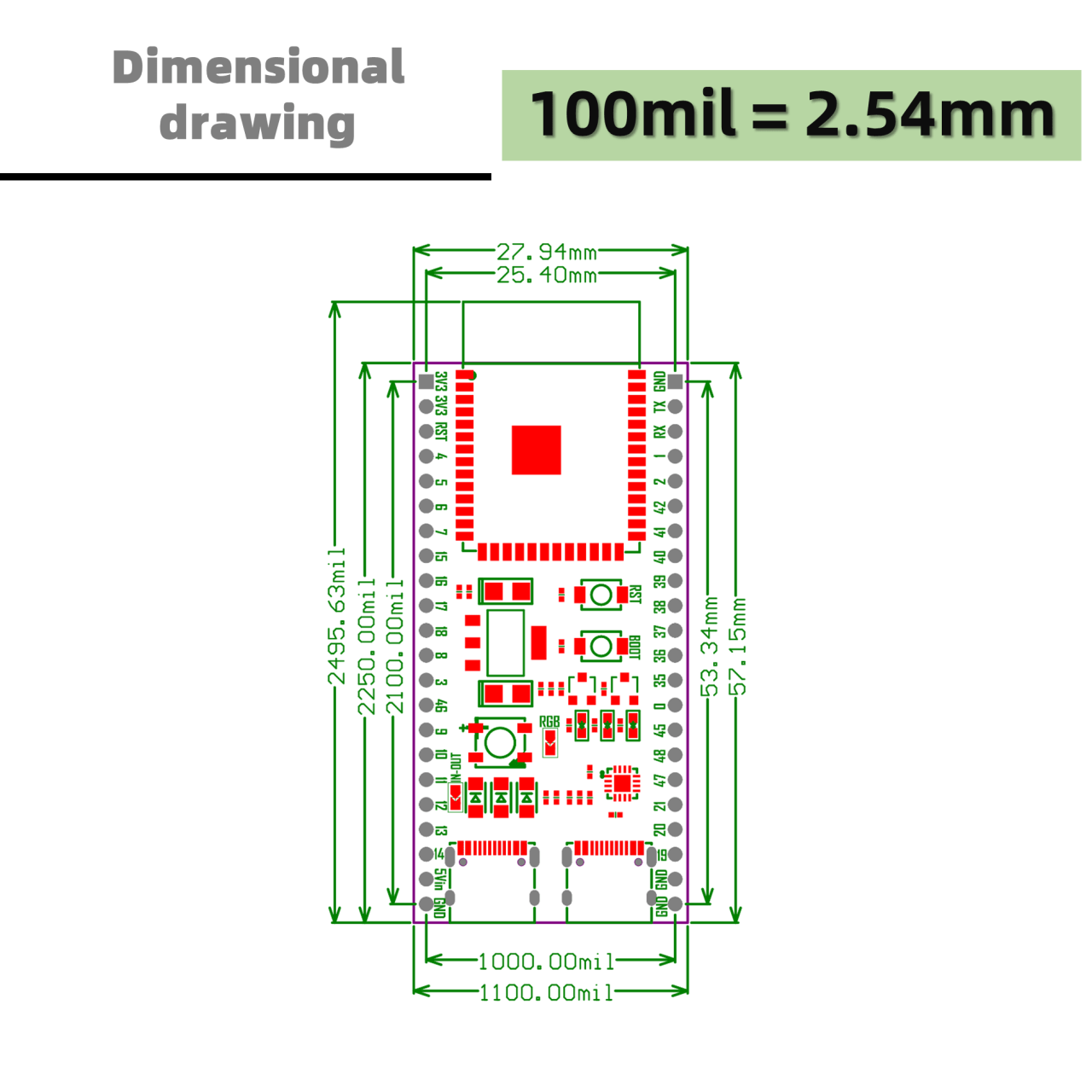

這段文字是ESP32-S3的資料。 基礎資料包（硬件串口CH343驅動，源本地版micropython固件，下載固件的軟件、micropython的IDE、原理圖尺寸圖等）：http: //124.222.62.86/yd -數據/YD-ESP32-S3/

如果計劃使用官方的idf-C語言語言編寫程序詳細資料鏈接（例子就是的API參考）：https://docs.espressif.com/projects/esp-idf/zh_CN/latest/esp32s3/get-started/index.網頁格式

如果計劃使用Ardiuno編程資料鏈接：https://docs.espressif.com/projects/arduino-esp32/en/latest/getting_started.html#about-arduino-esp32

如果計劃使用micropython語言語言編寫程序資料鏈接如下（注意快速入門看ESP32就行）：https://docs.micropython.org/en/latest/esp32/quickref.html

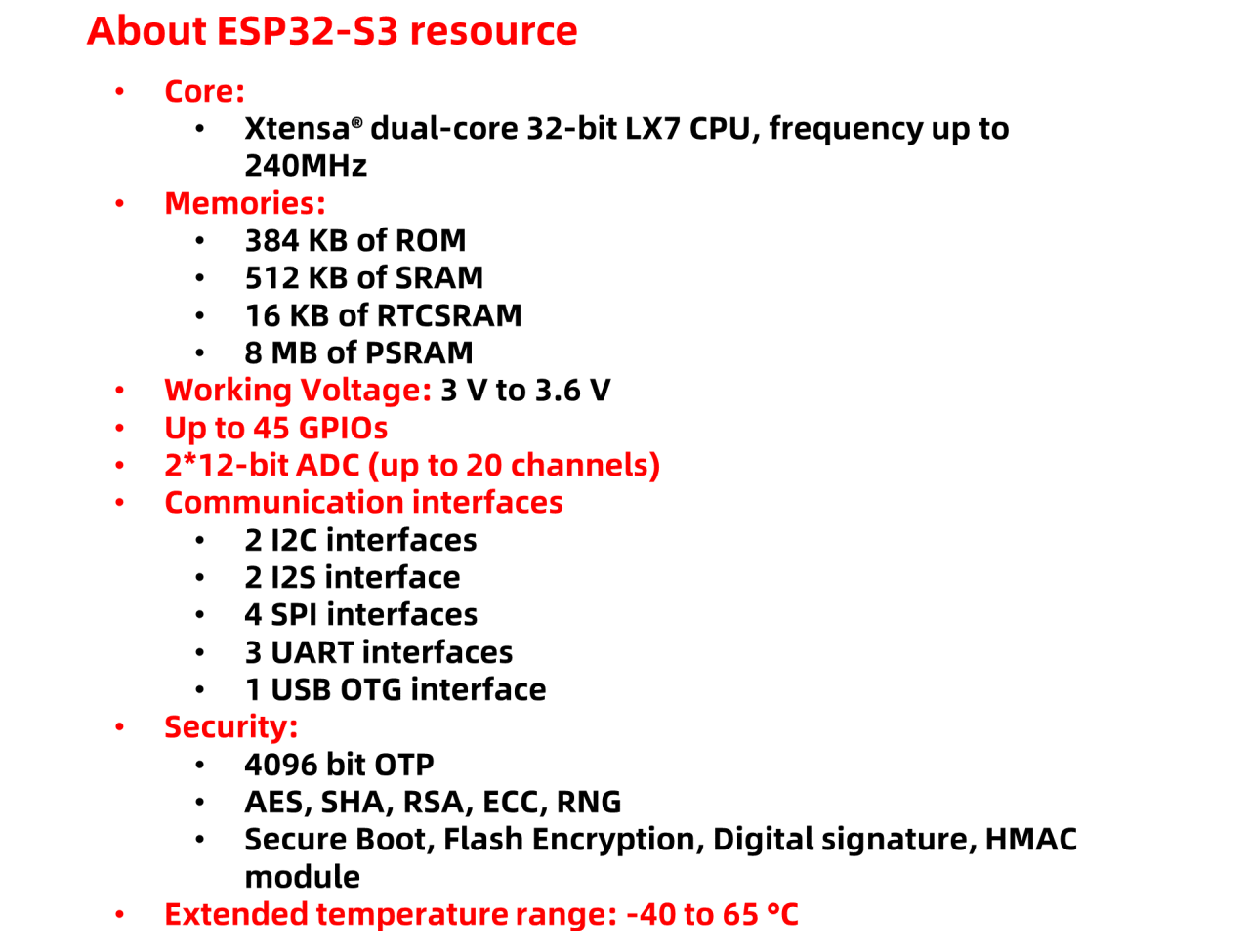

À propos des ressources matérielles ESP32-S3

ESP32-S3 SoC de faible puissance basé sur MCU prend en charge le Wi-Fi et Bluetooth de 2.4 GHz®Basse énergie (Bluetooth LE).

ESP32-S3 dispose d’un sous-système Wi-Fi complet et d’un sous-système Bluetooth LE, d’une puissance ultramoderne et de performances RF. S3 fournit un ensemble riche d’interfaces périphériques et prend en charge les applications à très faible puissance. Différentes caractéristiques de sécurité permettent à l’appareil de répondre à des exigences de sécurité strictes.
