FireBeetle 2 ESP32-E 物聯網微控制器的工控接線端子擴展板

0 out of 5
( 目前沒有評價。 )

原始價格：NT$860。目前價格：NT$790。 (未稅)

狀態: 尚有庫存 貨號: EDB-013159 分類: 標籤: , , , , ,

描述

FireBeetle 2 ESP32-E 物聯網微控制器的工控接線端子擴展板

注意：擴展板僅與 FireBeetle 2 ESP32-E 物聯網微控制器兼容（支持 Wi-Fi 和藍牙）。

這款FireBeetle 2擴展板非常適合喜歡使用接線端子連接項目的創客！

與以往的FireBeetle shields相比，它增加了7-24V的外部電壓輸入和GDI端口，並採用接線端子來固定電線，使連接更加穩定可靠。每個接線端子（GND 除外）都有一個 LED 用於狀態指示。由於這些LED也會耗電，從而導致功耗較高，因此在板上設計了一個LED開關，讓用戶可以在不需要的時候關閉LED。

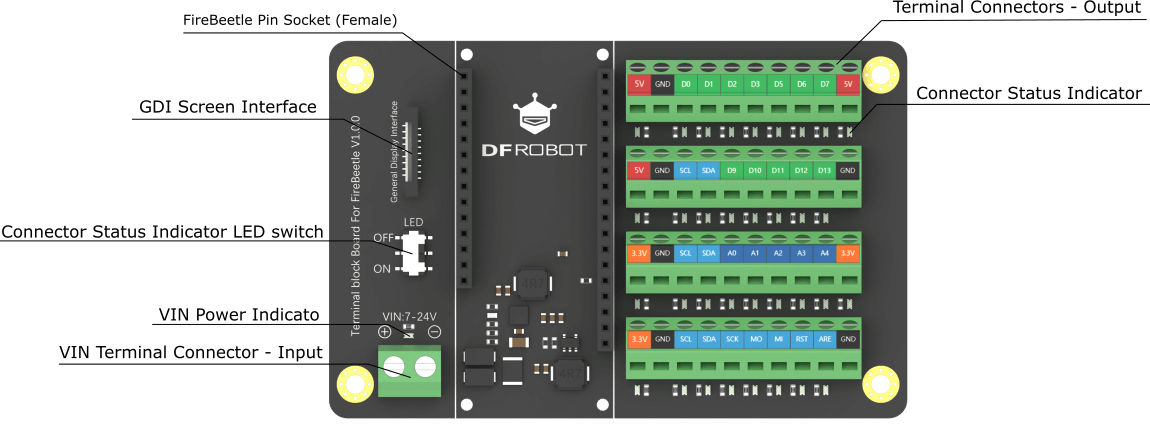

FireBeetle 2 接線板



界面 功能 評論
FireBeetle 母針插座 連接 FireBeetle 2 /
GDI 使用 GDI 端口連接屏幕 /
板載 LED 開關 控制所有接線端子狀態指示燈 /
車輛識別號指示器 當 VIN 端口有電源輸入時 LED 點亮 紅色的
VIN 輸入接線端子 連接7-24V外接電源 /
接線端子 將FireBeetle的所有端口擴展到連接更穩定的接線端子 /
接線端子指示器 每個端子都有一個用於指示電平狀態的 LED 電源：紅色，GPIO：藍色



特徵

  • 接線端子，連接更穩定可靠
  • 主板所有針腳都斷了
  • 外部電壓輸入：7-24V
  • GDI 連接顯示器
  • 透明彩色絲印
  • 接線端子狀態指示燈
  • 接線端子狀態指示燈開關

應用

  • 智能土壤調節劑
  • 多個中繼項目

規格

  • 外部電壓輸入：7-24V
  • 屏幕端口：GDI
  • 5V 端口 x3
  • 3.3V 端口 x3
  • 接地端口 x6
  • 數字端口 x12
  • 模擬端口 x5
  • I2C x3
  • 接口 x1
  • 端口指示燈 x34
  • 端口指示燈顏色：藍色、紅色
  • 默認 ON 端口指示燈：5V、3.3V、D0、D1、D5、D6、A4、RST
  • 尺寸（不含包裝）：61 x 93.5 毫米/ 2.40 x 3.68″

文件

貨單

  • FireBeetle 2 ESP32-E 物聯網微控制器的接線板 x1

Terminal Block Board for FireBeetle 2 ESP32-E IoT Microcontroller

This expansion shield for FireBeetle 2 is just right for makers who love using terminal blocks for wiring up their projects!

Compared with the previous FireBeetle shields, it comes with additional 7-24V external voltage input and GDI port and adopts terminal blocks to secure wires so as to make connections more stable and reliable. Each terminal block (except GND) has an LED for status indication. Since these LEDs also consume power, which leads to higher power consumption, an LED switch is designed on the board to allow users to turn off the LED when not required.

FireBeetle 2 接線板



Interface Function Remark
FireBeetle Female Pin Socket Connect FireBeetle 2 /
GDI Connect screen with GDI port /
Onboard LED Switch Control all terminal block status indicators /
VIN Indicator LED turns on when there is power input on VIN port Red
VIN Input Terminal Block Connect 7-24V external power /
Terminal Block Extend all ports of FireBeetle to terminal blocks with more stable connections /
Terminal Block Indicator Each terminal has an LED for indicating level status Power: Red, GPIO: Blue



FEATURES

  • Terminal block, more stable and reliable connections
  • All pins of the mainboard are broken out
  • External Voltage Input: 7-24V
  • GDI for connecting the display
  • Clear colorful silkscreen
  • Terminal block status indicator
  • Terminal block status indicator switch

APPLICATIONS

  • Smart Soil conditioner
  • Multiple Relays Project

SPECIFICATION

  • External Voltage Input: 7-24V
  • Screen Port: GDI
  • 5V Port x3
  • 3.3V Port x3
  • GND Port x6
  • Digital Port x12
  • Analog Port x5
  • I2C x3
  • SPI x1
  • Port Indicator x34
  • Port Indicator Color: blue, red
  • Default ON Port Indicator: 5V, 3.3V, D0, D1, D5, D6, A4, RST
  • Dimension (Without Package): 61 x 93.5mm/ 2.40 x 3.68″
