描述

FLIR Radiometric Lepton Dev Kit V2 紅外線熱成像開發套件 新版 V2 Sparkfun 進口 熱成像儀 紅外線熱像儀

FLIR Radiometric Lepton® Dev Kit v2，您將能夠將 FLIR 的熱成像可靠性和功能帶到您的 Arduino、Raspberry Pi 或任何基於 ARM 的開發工具中，所有這些都在一個易於訪問的麵包板友好包中。該套件包括分線器和 Lepton® 2.5 長波紅外 (LWIR) 成像器。安裝此套件所需要做的一切，只需將 Lepton® 成像器模塊連接到提供的分接器中，連接接頭，您很快就會在完全黑暗中看到！

每個開發套件中包含的 Radiometric Lepton® LWIR 模塊充當一種相機，將 80 × 60 的有效像素分辨率裝入一個比一角硬幣還小的相機機身中，並在其標稱響應波段（從8 到 14 微米）並輸出均勻的熱圖像。Lepton 2.5 可以為一幀中的所有 4800 個像素輸出工廠校準的溫度值，而與相機溫度無關，精度為 +/-5˚C。同時，這些套件中的每個分線板都提供了 Lepton 的插座、板載電源、25Mhz 參考時鐘（可旁路）、高能效 1.2v 核心電壓（可旁路）、雙低噪聲 LDO對於 2.8V 電壓（可以旁路），100 mil 接頭用於麵包板或連接到任何主機系統。關於此套件需要考慮的一些事項：² C 端口，儘管這不是必需的。

注意：該套件分為兩個獨立的部分，收到後需要進行組裝。Radiometric Lepton 模塊對靜電放電 (ESD) 極為敏感。將其插入分線板時，請務必使用適當的個人接地，例如接地腕帶，以防止損壞模塊。

FLiR Dev Kit 紅外線熱成像開發套件 包括一個擴展板以及Lepton®長波紅外（LWIR）成像器。使用該套件，您可以將 FLiR 的熱成像可靠性和功能帶入您的Arduino，Raspberry Pi或任何基於ARM的開發工具，並且易於使用麵包板包裝。您只需將Lepton®成像儀模塊安裝到提供的分線盒中，連接接線頭，即可在任何時間看到完全黑暗的環境！

注意：這個套件有兩個獨立的部分，一旦收到就需要組裝。Lepton®模塊對靜電放電（ESD）非常敏感。將其插入分線板時，請務必使用適當的個人接地線，例如接地腕帶，以防止損壞模塊。

FLIR Radiometric Lepton Dev Kit  紅外線熱成像開發套件 特色

• LWIR 傳感器，波長 8 至 14 μm
• 50° HFOV，60° 對角線
• 80 (h) × 60 (v) 有效像素
• 熱靈敏度 <50 mK
• 輻射精度（35°C 黑體） 兩者中的較大者：
  • 高增益：±5C @ 25°C
  • 低增益 ±10C @ 25°C
• 像素尺寸：17 微米
• 幀率：9 赫茲。
• 輸出格式：用戶可選擇的 14 位、8 位（應用 AGC）或 24 位 RGB（應用 AGC 和著色）
• SPI 和 I2C 相機模塊接口
• 快速成像（< 1.2 秒）
• 低工作功率，標稱 150 mW（在整個溫度範圍內 < 160 mW）
• 3V 至 5.5V 的輸入電壓
• 25-MHz 參考時鐘（可以繞過）
• Power Efficient 1.2V 核心電壓（可旁路）
• 用於 2.8V 電壓的雙低噪聲 LDO（可旁路）

資源與文件下載

• 快速入門指南
• 數據表
• 輕點軟件
  • 輕子模塊(C)
  • PyLepton ( Python )
  • GetThermal 查看器（Linux 和 macOS）
  • FLIR 的 Lepton SDK（在 EULA 牆後面）
• 產品頁面
• 分線板數據表

FLIR Radiometric Lepton Dev Kit V2

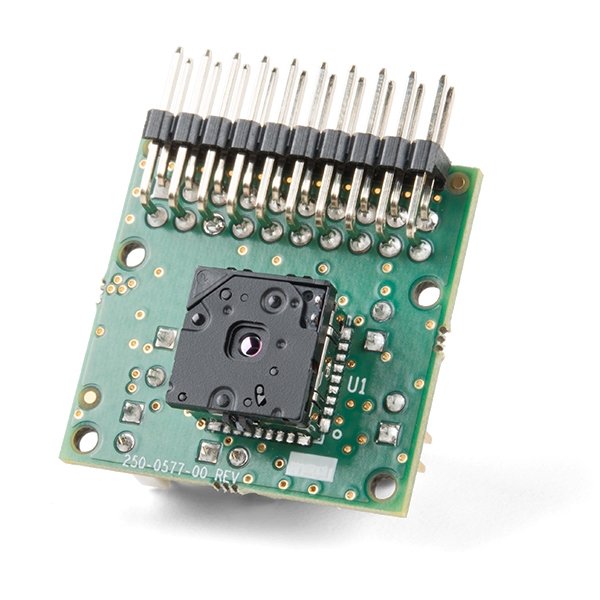

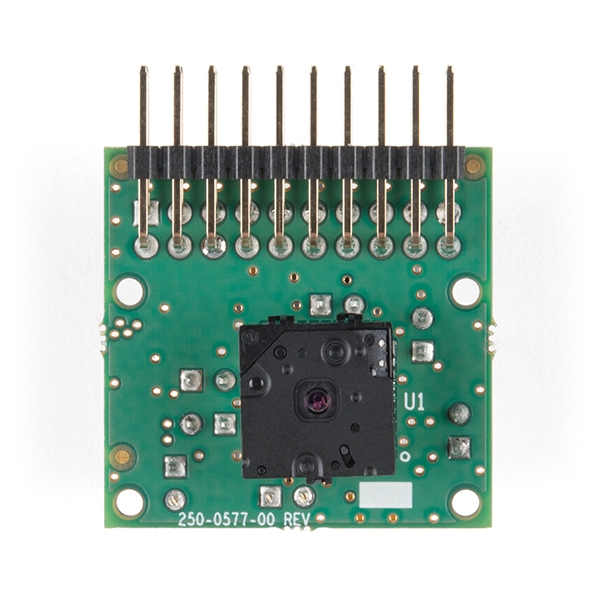

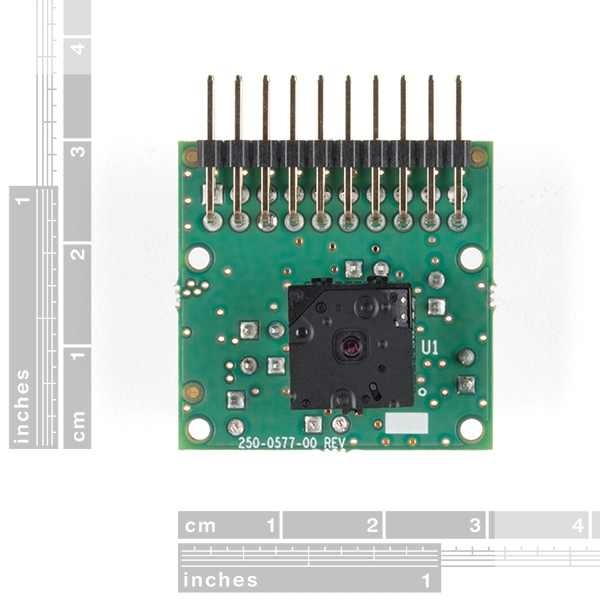

Do you see what we see? With the FLIR Radiometric Lepton® Dev Kit v2 you will be able to bring FLIR’s thermal imaging reliability and power to your Arduino, Raspberry Pi, or any ARM based development tool all in an easy to access breadboard friendly package. This kit includes a breakout as well as the Lepton® 2.5 longwave infrared (LWIR) imager. All you need to do to get this kit set up, simply attach the Lepton® imager module into the provided breakout, connect the headers, and you will be seeing in full darkness in no time!

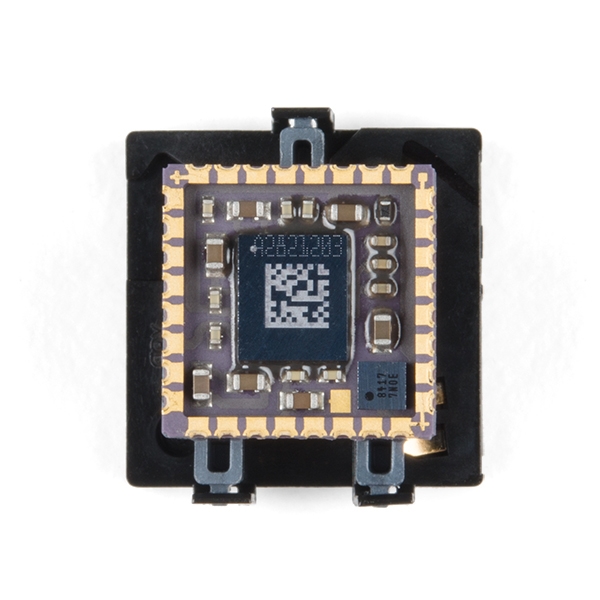

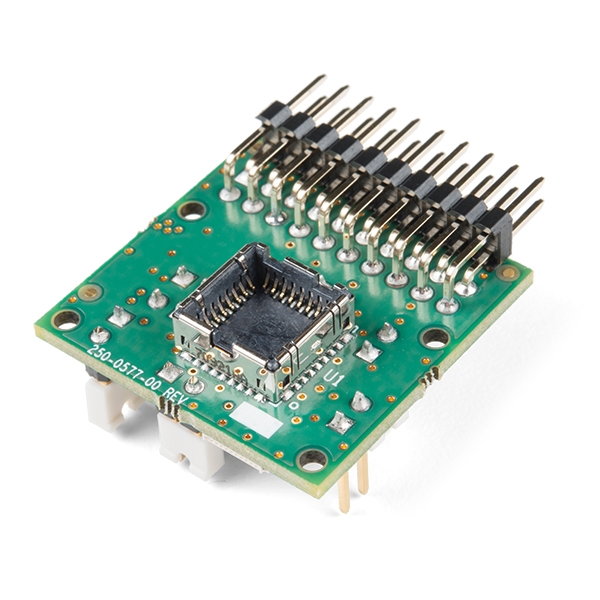

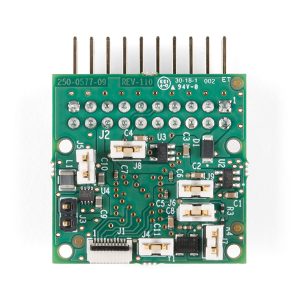

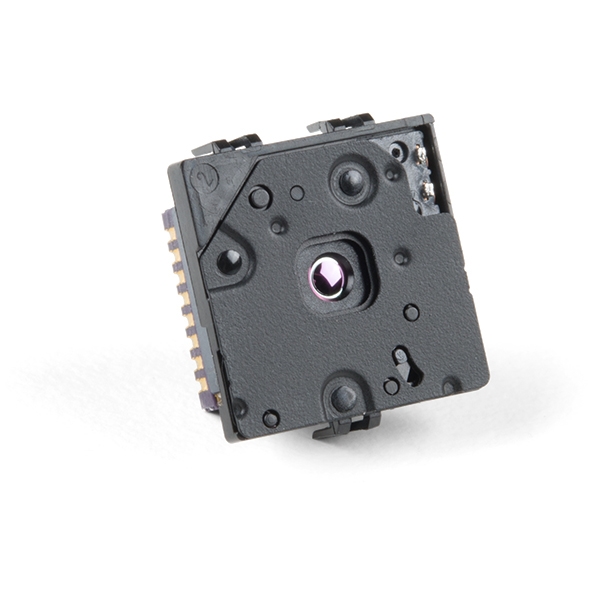

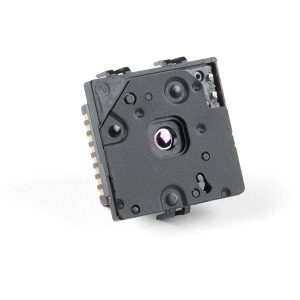

The Radiometric Lepton® LWIR module included in each Dev Kit acts as a sort of camera and packs a resolution of 80 × 60 active pixels into a camera body that is smaller than a dime and captures infrared radiation input in its nominal response wavelength band (from 8 to 14 microns) and outputs a uniform thermal image. The Lepton 2.5 can output a factory-calibrated temperature value for all 4800 pixels in a frame irrespective of the camera temperature with an accuracy of +/-5˚C. Meanwhile, each breakout board in these kits provides the socket for the Lepton, on-board power supplies, 25Mhz reference clock (can be by-passed), power efficient 1.2v core voltage (can be by-passed), dual low noise LDO for 2.8V voltage (can be by-passed), 100 mil header for use in a breadboard or wiring to any host system. A few things to consider about this kit: the breakout board will accept a 3-5.5V input and regulate it to what the Lepton® wants, to read an image from the lepton module all you need is an SPI port, and to configure the camera settings you also need an I²C port, although this is not required.

Note: This kit comes in two separate parts and will need to be assembled once received. The Radiometric Lepton module is extremely sensitive to electrostatic discharge (ESD). When inserting it into the breakout board be sure to use proper personal grounding, such as a grounding wrist strap, to prevent damage the module.

Features

• LWIR sensor, wavelength 8 to 14 μm
• 50° HFOV, 60° diagonal
• 80 (h) × 60 (v) active pixels
• Thermal sensitivity <50 mK
• Radiometric accuracy (35°C Blackbody) Greater of:
  • High gain: ±5C @ 25°C
  • Low gain ±10C @ 25°C
• Pixel Size: 17 micrometers
• Frame Rate: 9 Hz.
• Output Format: User-selectable 14-bit, 8-bit (AGC applied), or 24-bit RGB (AGC and colorization applied)
• SPI and I2C camera module interfaces
• Fast time to image (< 1.2 sec)
• Low operating power, nominally 150 mW (< 160 mW over full temperature range)
• Input Voltage of 3V to 5.5V
• 25-MHz reference clock (can be by-passed)
• Power Efficient 1.2V core voltage (can be by-passed)
• Dual Low Noise LDO for 2.8V voltage (can be by-passed)
