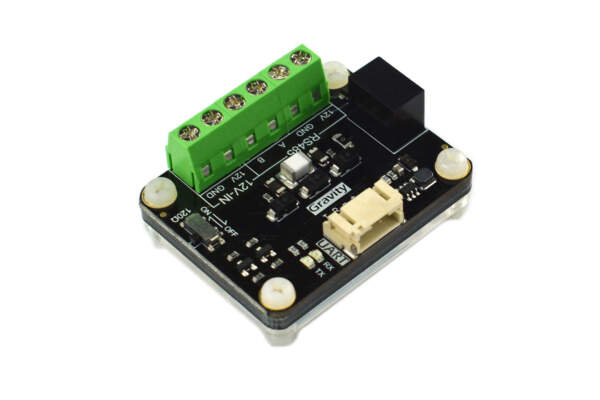

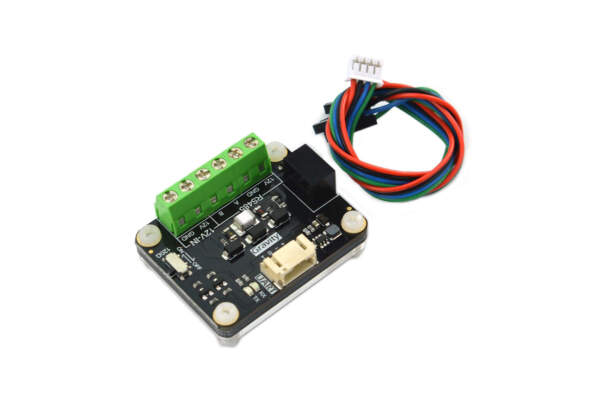

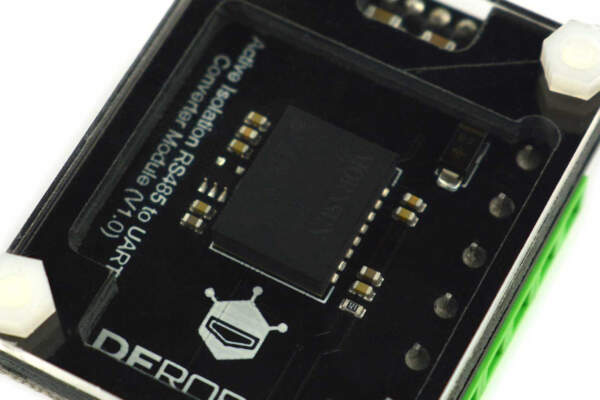

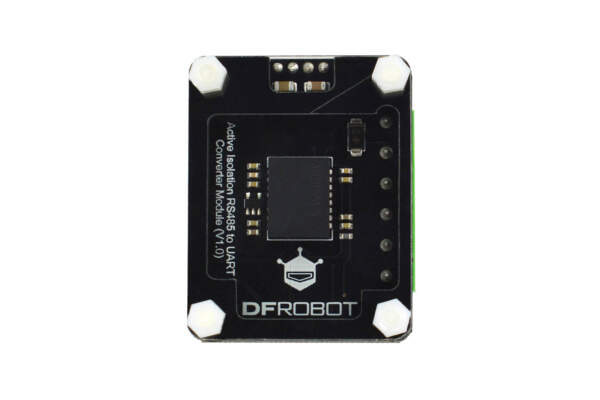

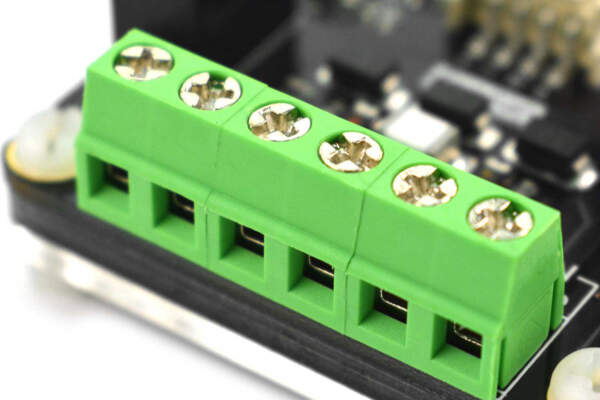

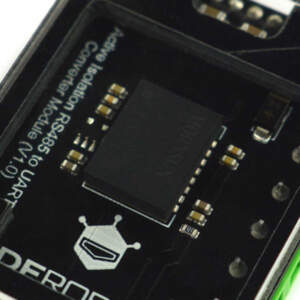

Gravity：主動式隔離型 RS485 轉 UART 訊號轉換模組

描述

Gravity：主動式隔離型 RS485 轉 UART 訊號轉換模組 是一款具備電氣隔離功能的通訊轉換模組，內建電源隔離與 TVS 保護電路，確保訊號傳輸的穩定性與安全性。模組支援 3.3V 至 5V 電壓輸入，最高傳輸速率可達 1Mbps，並提供最高 12V/2W 的電源輸出，適用於多種 RS485 裝置。

本模組相容於大多數主控板，如 Arduino、micro:bit 等，適合應用於工業感測器、控制設備或其他需要 RS485 訊號轉換的場景。

可應用於各種工業感測器、工控設備或需要RS485訊號轉換的場合。

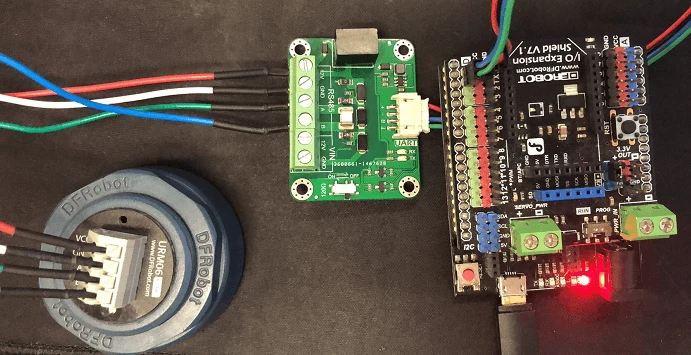

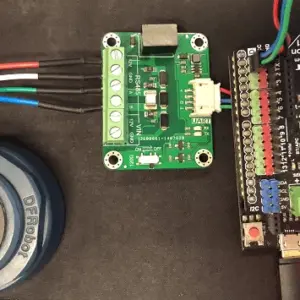

連接Arduino開發板

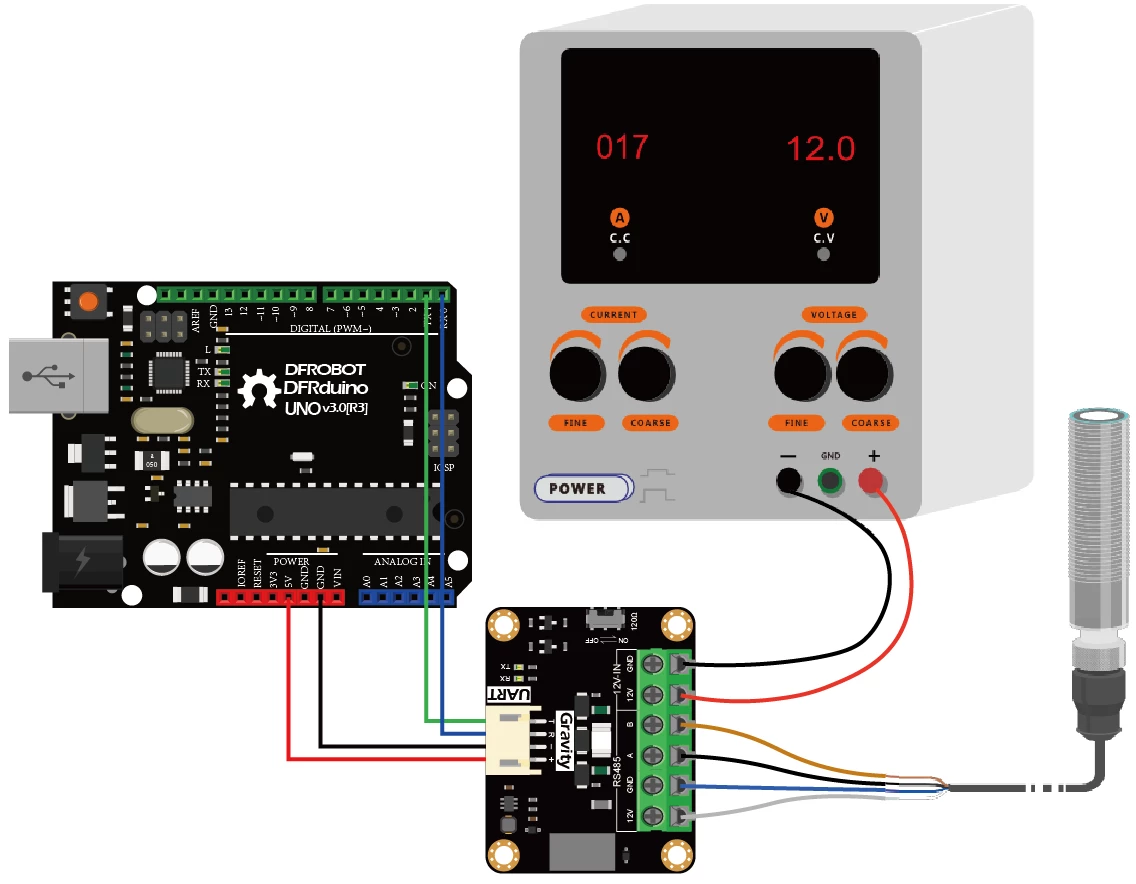

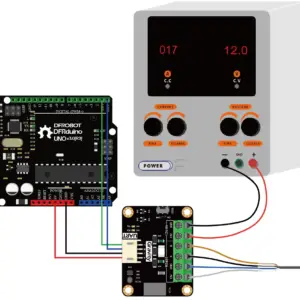

連接圖（使用串列埠讀取感測器資料）

產品特色：

• 快速通訊速度，最高可達 1Mbps
• 穩定可靠的性能，適合長時間運作
• 高安全性，內建 3000VDC 電氣隔離與 TVS 保護
• 支援多達 256 個節點的 RS485 匯流排

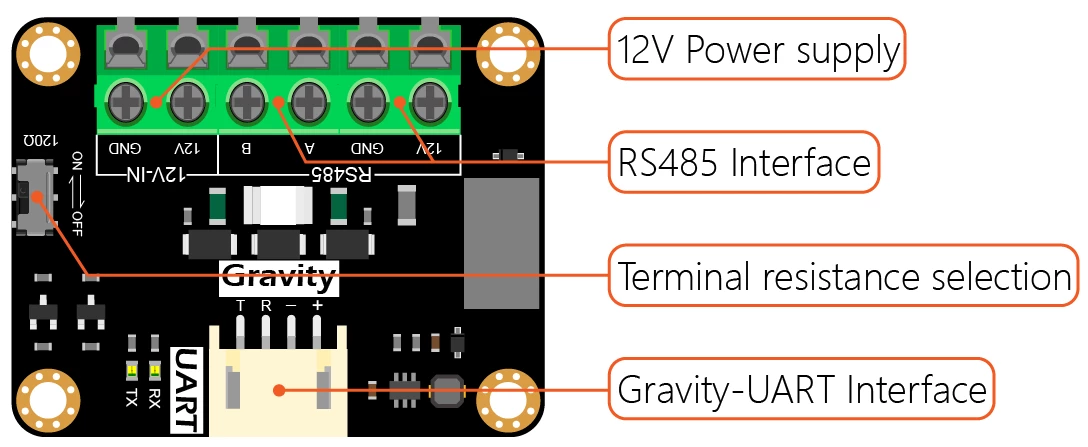

• 內建 120Ω 匹配電阻，可透過開關控制連接與斷開

應用場景：

• 工業感測器資料收集
• 工業控制設備通訊
• 需要 RS485 訊號轉換的應用

技術規格：

• 工作電壓：3.3V ~ 5V
• 通訊波特率：最高 1Mbps
• 電源輸出：最高 12V/2W（約 160mA）
• 隔離電壓：3000VDC
• 靜電保護能力：最高 15kV
• 匯流排負載能力：最多 256 節點
• 工作溫度範圍：-40℃ ~ +105℃

包裝內容：

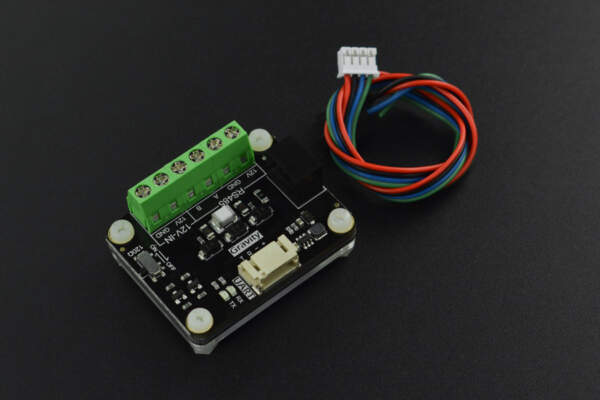

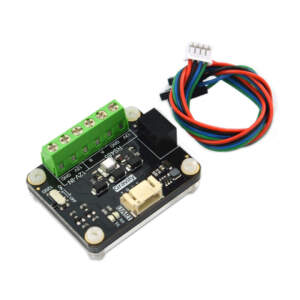

• Gravity：主動式隔離型 RS485 轉 UART 訊號轉換模組 x1
• Gravity-4pin UART 線材 x1

相關文件：

• 產品 Wiki
• TDH541S485H 數據手冊
• 電路圖

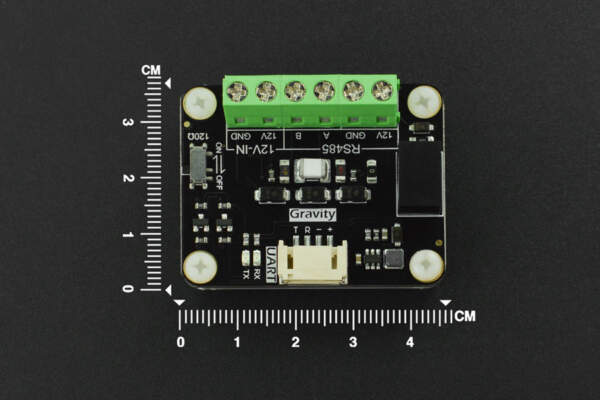

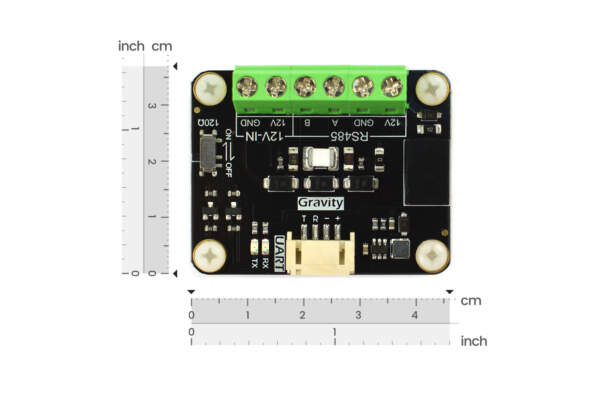

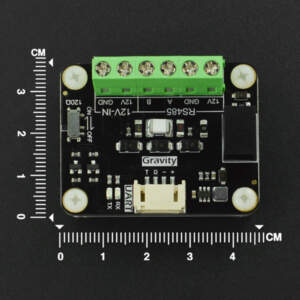

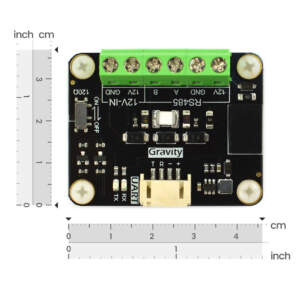

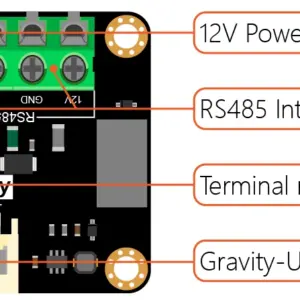

• 尺寸與元件佈局圖
