Gravity：GP8413 2通道 15位元 I2C 轉 0-5V/10V DAC 模組

描述

Gravity：GP8413 2通道 15位元 I2C 轉 0-5V/10V DAC模組

這是一個2通道DAC模組，使用I2C通信，具有15位的分辨率和0.2%的精確度，能夠生成0-10V或0-5V的模擬電壓輸出。0-10V或0-5V電壓範圍是一種標準的驅動方法。它可以在諸如光度調整、頻率轉換器、閥門調節和泵控制等自動化應用中得到廣泛應用。通過Arduino編程，這個產品可以驅動市場上各種0-10V或0-5V可控設備。

該模塊的高精度和分辨率使其適用於需要更高信號精確度的控制場景，例如細微速度控制或角度控制。

DAC系列模塊是一系列可以通過I2C或PWM信號控制以生成電壓或電流輸出信號的產品。這一系列的DAC產品不僅提供各種輸出信號範圍，還提供三種可選的分辨率：8位、12位和15位。它允許選擇單通道或雙通道配置，多個模塊可以級聯形成多通道輸出。

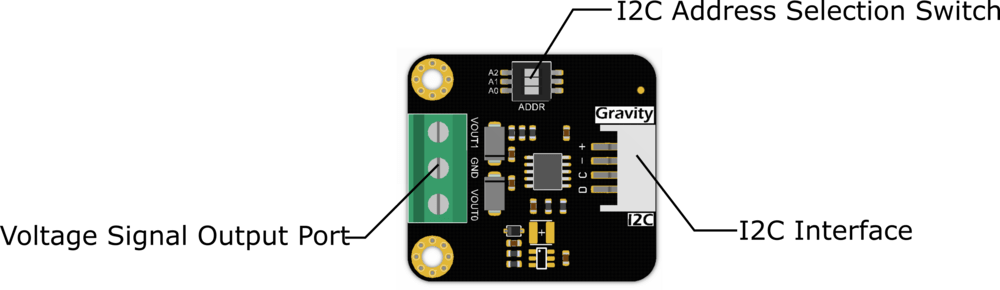

Functional Diagram of Gravity: GP8413 2-Channel 15-bit I2C to 0-5V/10V DAC Module

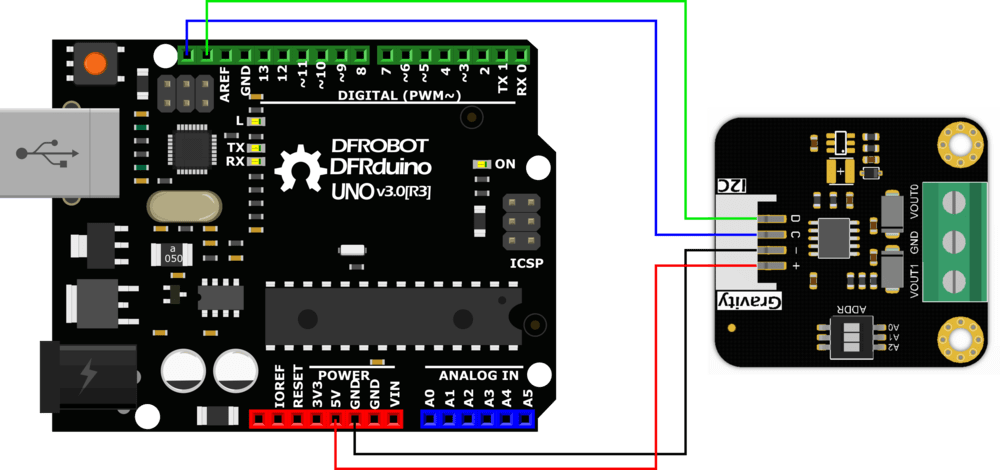

Wiring Diagram of Gravity: GP8413 2-Channel 15-bit I2C to 0-5V/10V DAC Module and Arduino UNO

特點：

• 支援3.3V-5V電源供應。
• 輸出電壓誤差小於0.2%。
• 輸出電壓線性誤差為0.01%。
• 兩通道電壓輸出，可選擇0-5V或0-10V，實現與標準模擬電壓設備的連接和控制。
• Gravity接口，I2C通信，Arduino控制，適用於程序自動化控制。
• 具有8個可調地址的特點，可同時控制多達16個設備。
• 本模組的高精度和分辨率使其適用於需要更高信號精確度的控制場景。

應用：

• 自動光度調節
• 變頻器（VFD）
• 自動閥門調節
• 自動水泵控制

規格：

• 工作電壓：3.3V至5V
• 通信方式：I2C
• 芯片類型：GP8413
• 分辨率：15位
• 輸出電壓：0-5V或0-10V
• 通道數：2通道
• 值範圍：0 – 32767 對應於0-5V或0-10V
• 輸出電壓：0.2%
• 輸出電壓線性誤差：0.01%
