描述

Gravity：I2C 4-20mA DAC 模組 電流輸出（兼容 Arduino 與 ESP32, ESP8266）

Gravity：I2C 4-20mA DAC 模組是 I2C 通訊的0~25mA DAC模組。經過兩點校準後，能得到精確的4-20mA電流值。該模組可通過Arduino程式設計驅動市場上的4-20mA控制的設備。如電機，變頻器， 閥門、水泵等。

特性

  • I2C信號輸入，線性轉換成0-25mA的類比電流輸出。
  • Gravity介面，支援Arduino庫，可用於程式自動化控制。
  • 支援將電流設定值掉電保存在晶片內，下次啟動依然是保存的值。

應用場景

  • 智慧函數信號發生器。
  • 燈光或者噴泉自動控制器。
  • 小型設備的自動化快速改造。
  • 機電設備自動調試器。
  • 小型測試設備的改造。

參數規格

  • 晶片型號：GP8302
  • 輸入信號範圍：12Bit，0x000-0xFFF(0-25mA)
  • 輸入I2C信號高電平： 2.7V-5V
  • 電源電壓：18V-24V （建議電壓24V）
  • 精度：未校準前0.5%，校準後0.2%
  • 功耗：<5mA
  • 啟動時間：<2ms
  • 工作溫度：-40°C to 125°C
  • 負載電阻：18V供電最大450Ω負載能力，24V供電最大750Ω。
  • 輸出電流：0-25mA
  • I2C地址：0x58

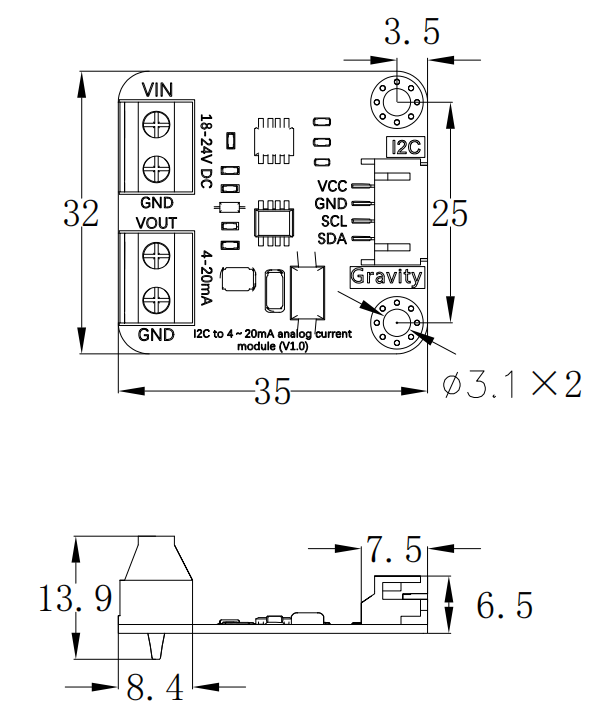

尺寸圖

功能指示圖

I2C 4-20mA DAC module

Gravity: I2C 4-20mA DAC Module (Arduino Compatible)

This is an I2C DAC module that outputs 0-25mA current. It offers a more accurate 4-20mA current output after calibration, which can be used with most 4-20mA devices on markets such as motors, inverters, valves, pumps, etc., by Arduino programming.

I2C 4-20mA DAC module

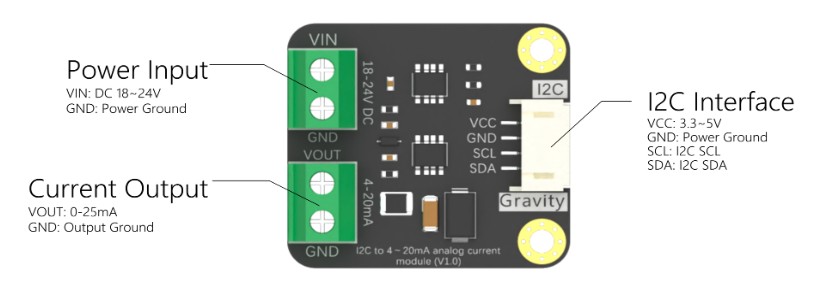

Function Indication

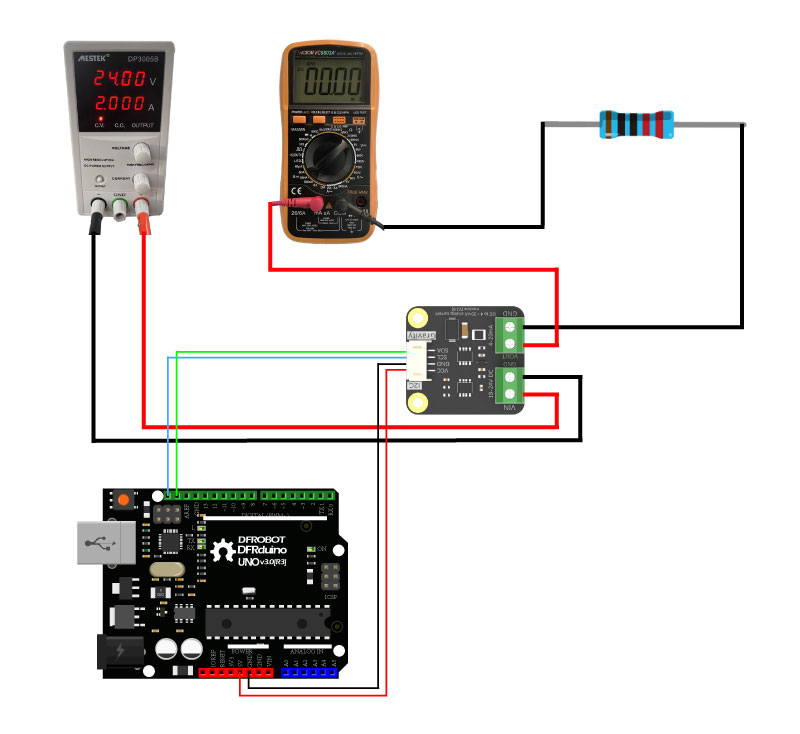

Hardware Connection

FEATURES

  • 0-25mA output, more accurate current within 4-20mA available after calibration
  • Gravity interface, I2C communication
  • High accuracy, 0.2% linearity error
  • 18-24V power supply

APPLICATIONS

  • Function signal generator
  • Automatic controller for lighting or fountain
  • Automatic and quick transformation of small equipment
  • Electromechanical equipment debugging
  • Transformation of small test device

SPECIFICATION

  • Chip Type: GP8302
  • Input Signal Range: 12Bit, 0x000-0xFFF (0-25mA)
  • Input I2C Signal High Level: 2.7V-5V
  • Power Supply: 18V-24V (24V recommended)
  • Accuracy: 0.5% before calibration, 0.2% after calibration
  • Power Consumption: ＜5mA
  • Start-up Time: ＜2ms
  • Operating Temperature: -40°C to 125°C
  • Load Resistance: Maximum 450Ω load capacity for 18V power supply, maximum 750Ω for 24V
  • Output Current: 0-25mA
  • I2C Address: 0x58

DOCUMENTS

SHIPPING LIST

  • Gravity: I2C 4-20mA DAC Module (Arduino Compatible) x1
  • Gravity I2C/UART Sensor Connector x1
