Gravity 數位型非接觸式液位感測器模組 水位感測器模組

描述

Gravity 數位型非接觸式液位感測器模組 水位感測器模組

Gravity 數位型非接觸式液位感測器模組 採用了先進的信號處理技術及高速信號處理芯片，突破了容器壁厚的影響， Gravity 數位型非接觸式液位感測器模組 實現了對密閉容器內液位高度的非接觸檢測。安裝簡單，使用方便。可實現對高壓密閉容器內的各種有毒物質﹑強酸﹑強鹼及各種液體的液位進行檢測。配備XH2.54轉接板，可通過點擊設置按鈕切換傳感器靈敏度，總共四個檔位可選，循環變換。可直接採集數字信號，直連Arduino或者其他主控器。

其工作原理是利用水的感應電容來檢測是否有液體存在，在沒有液體接近感應器時，感應器上由於分佈電容的存在，因此感應器對地存在一定的靜態電容，當液面慢慢升高接近感應器時，液體的寄生電容將耦合到這個靜態電容上，使感應器的最終電容值變大，該變化的電容信號再輸入到控制IC進行信號轉換，將變化的電容量轉換成某種電信號的變化量，再由一定的算法來檢測和判斷這個變化量的程度，當這個變化量超過一定的閾值時就認為液位到達感應點。

注意：對於金屬材質的容器壁請參照使用教程中的安裝方式！



產品特性

• 非接觸式液位傳感器，適用於非金屬容器外壁而無需與液體直接接觸，不會受到強酸強鹼等腐蝕性液體的腐蝕，不受水垢或其他雜物影響。
• 智能化液位基準調整及液位記憶功能，液位狀態顯示，高低電平輸出。
• 檢測準確穩定，可檢測沸水液面。
• 純電子電路結構，非機械工作方式，性能穩定壽命耐久。
• 高穩定性，高靈敏度，剛干擾能力強，不受外界電磁干擾，針對工頻干擾及共模干擾有做特殊處理，以兼容市面上所有的5~12V電源適配器。
• 強大兼容性，穿透各種非金屬材質的容器，如塑料、玻璃、陶瓷等容器，感應距離可達12mm以上；液體、粉末、顆粒物均可檢測。
• 開集電極輸出方式，電壓範圍寬（5~12V），適合連接各種電路及產品應用。



技術規格

• 輸入電壓（InVCC）    DC 5~12V
• 耗電流 5mA
• 輸出電壓（高電平） InVCC
• 輸出電壓（低電平） 0V
• 輸出電流 1~50mA
• 響應時間 500ms
• 工作環境溫度 0~105℃
• 感應厚度（靈敏度）範圍 0~13 mm
• 濕度 5%~100%
• 材質 ABS
• 防水性能 IP67
• 電路板尺寸 28mm*28mm

相關文檔

• 產品維庫
• 點擊獲取更多資料

配送清單

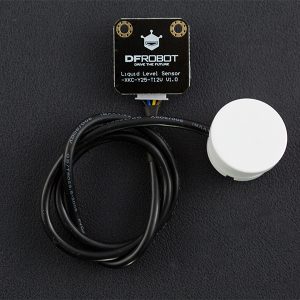

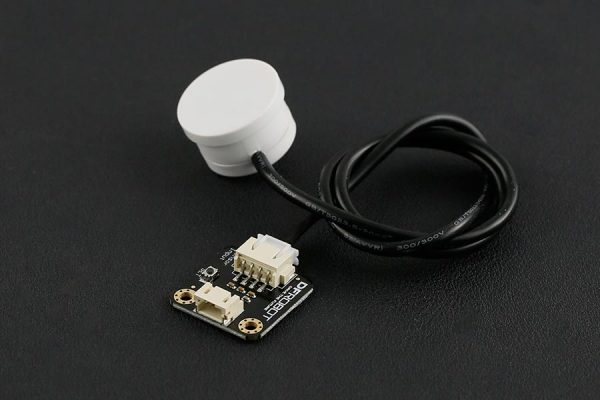

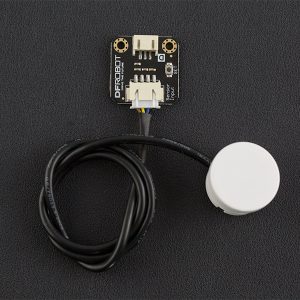

• Liquid Level Sensor-XKC-Y25-T12V  x1
• 液位傳感器XKC-Y25-T12V    x1
• PH2.0-3P數字量連接線 x1

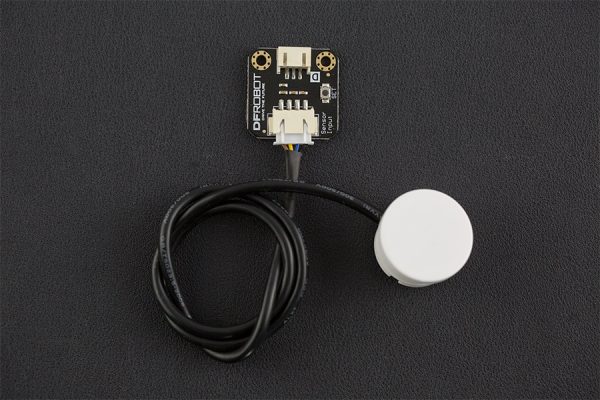

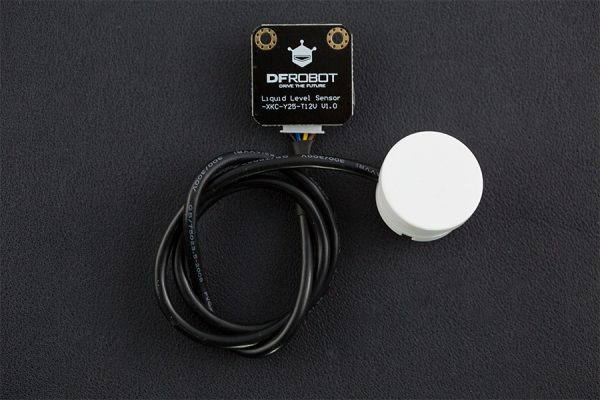

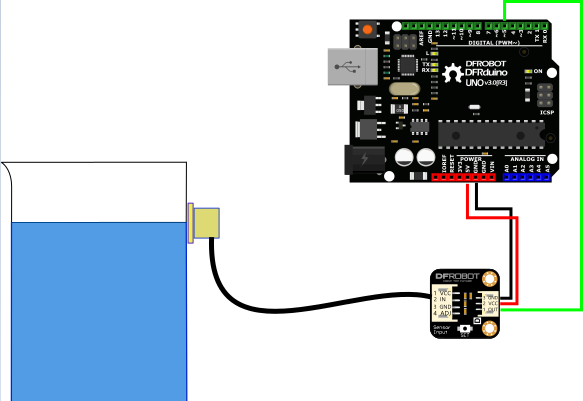

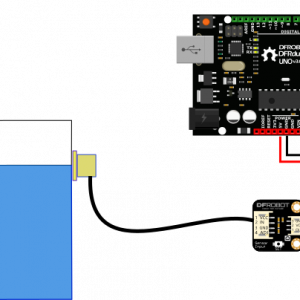

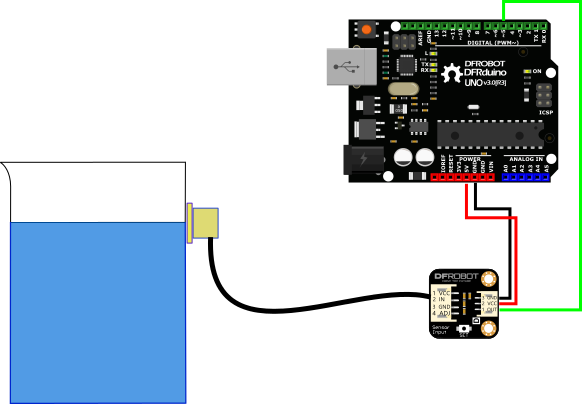

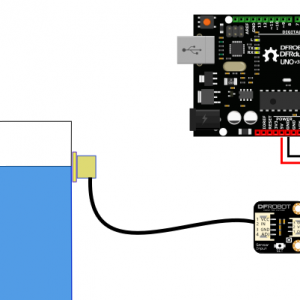

Gravity 數位型非接觸式液位感測器模組 配有接口適配器，使其與DFRobot Gravity 接口兼容。按SET按鈕可以配置四個級別的靈敏度。

The non-contact liquid level sensor utilizes advanced signal processing technology by using a powerful chip with high-speed operation capacity to achieve non-contact liquid level detection. No contact with liquid makes the module suitable for hazardous applications such as detecting toxic substances, strong acid, strong alkali and all kinds of liquid in an airtight container under high pressure. There are no special requirements for the liquid or container and the sensor is easy to use and easy to install.
The liquid level sensor is equipped with an interface adapter that makes it compatible with DFRobot “Gravity” interface. There are 4 levels of sensitivity which are set by pressing the SET button.

Specification

• Operating Voltage (InVCC) : DC 5 ~ 12 v
• Current consumption: 5 mA
• Output voltage (high level) : InVCC
• Output voltage (low level) : 0V
• Output current: 1 ~ 50 mA
• Response time: 500 ms
• Operating Temperature : 0 ~ 105 ℃
• Range for thickness of induction (sensitivity): 0 ~ 13 mm
• Humidity: 5% ~ 100%
• Material: ABS.
• Waterproof performance: IP67
• Dimension : 28 * 28 mm / 1.1 * 1.1 inches

Pin Description
