Gravity: 樹莓派 Raspberry Pi Pico 專用 IO 擴展板 引腳全開 可外接顯示器

描述

Gravity: 樹莓派 Raspberry Pi Pico 專用 IO 擴展板 引腳全開 可外接顯示器

Gravity: 樹莓派 Raspberry Pi Pico 專用 IO 擴展板 是一款專為Raspberry Pi Pico開發的Gravity傳感器擴展板，無需焊接！全引腳引出，提供各種通信接口包括2 x I2C、2 x UART、2 x SPI、3 x 模擬IO和13 x 數字IO，並提供了3.3-5.5v的電源接口和GDI顯示接口，為原型開發提供最齊全的引腳功能映射、最簡單的連接方式。

本商品 ( 不含 pico 開發板請額外加購)

特點

• 無需焊接，即插即用
• 引腳全引出，並支持Gravity傳感器
• 提供3.3-5.5v的PH2.0電源接口，用於可移動項目
• GDI接口，可連接DFRobot-GDI系列顯示屏

產品參數

• 全引腳排母引出
• 數字IO x 16 ：GP2、GP3、GP12-22
• 模擬IO x 3 ：GP26-GP28
• UART x 2
• I2C x 2
• SPI x 2
• PH2.0電源接口：3.3V – 5.5V
• 顯示屏接口：GDI

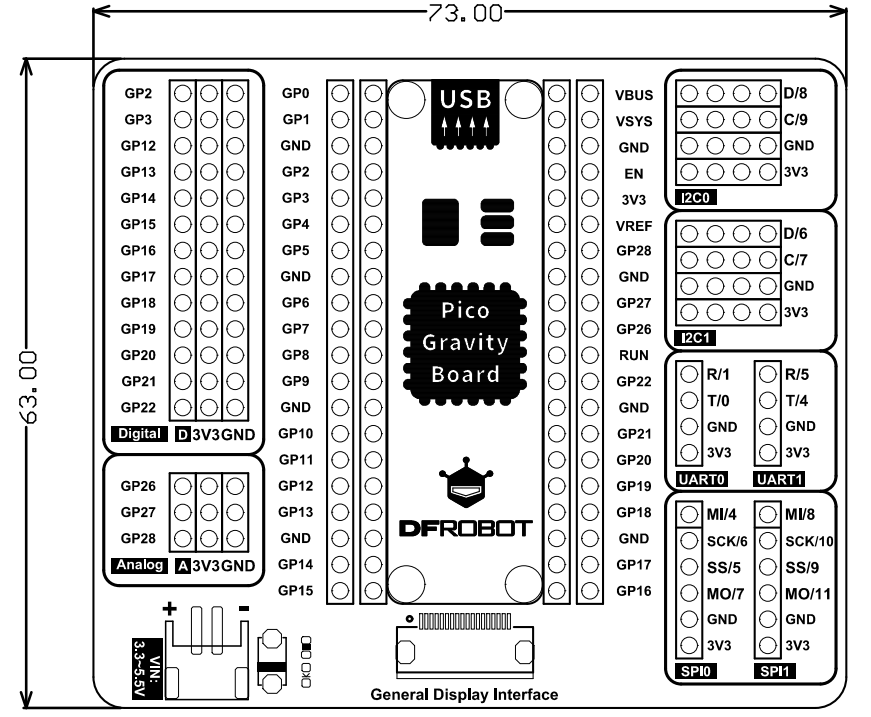

• 產品尺寸：29.00mm×58.00mm

官方教程

• Raspberry Pi Pico入門學習MicroPython編程書籍（英文版）
• 樹莓派相關書籍下載
• Raspberry Pi Pico原理圖
• Pico引腳分佈圖
• Pico入門使用手冊
• Pico C SDK使用手冊
• Pico Python SDK使用手冊
• Pico數據手冊
• RP2040數據手冊
• RP2040硬件設計參考手冊

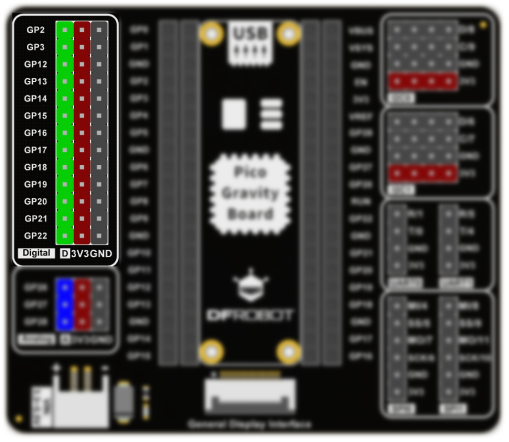

 數字端口

IO擴展板提供了GP2、GP3、GP12-22，共13組數字端口。

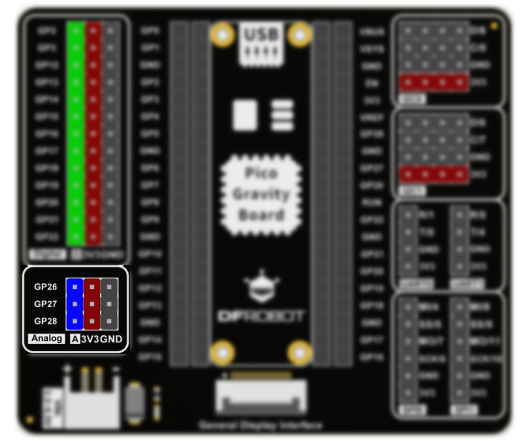

模擬端口

IO擴展板提供了GP26-28，共3組數字端口。

I2C端口

IO擴展板提供了2組獨立的I2C。

UART端口

IO擴展板提供了2組獨立Uart接口。

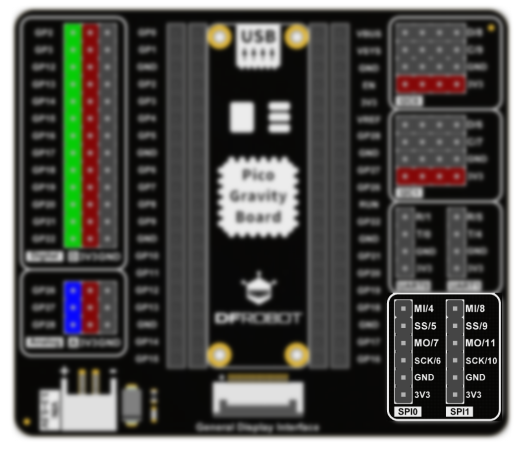

SPI端口

IO擴展板提供了2組SPI接口。

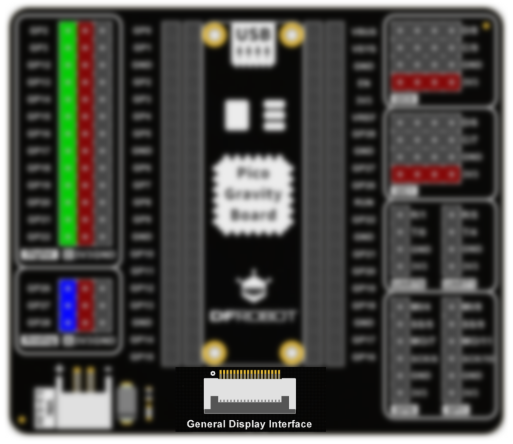

GDI端口

IO擴展板提供了GDI_FPC顯示接口。此接口為DFRbot專用GDI顯示屏接口，使用18pin-FPC線連接，單線材連接屏幕，為您提供最簡捷的屏幕使用方式。以下是GDI接口使用的引腳列表

| VCC | 3V3 | 3.3V | | BLK（PWM調光) | GP12 | 背光| | GND | GND | GND | | SCLK | GP6 | SPI時鐘| | MOSI | GP7 | 主機輸出，從機輸入| | MISO | GP4 | 主機輸入，從機輸出| |DC |GP13 | 數據/命令|RES |GP17 | 復位| |CS |GP5 | TFT片選| |SDCS |GP2 |SD卡片選| |FCS |GP14 |字庫| |TCS |GP15 |觸摸| |SCL |GP9 |I2C時鐘| |SDA |GP8 |I2C數據| |INT |GP16 |INT| |BUSY-TE |GP18 |防撕裂引腳| |X1 |GP19 |自定義引腳1| |X2 |GP20 |自定義引腳2|
