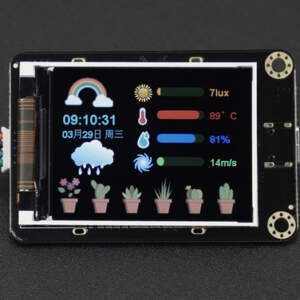

Gravity: 2.0 吋 IPS 彩色 SPI 顯示器，支援 I2C & UART（支援 micro 及 MakeCode 圖形化編程）

描述

Gravity: 2.0 吋 IPS 彩色 SPI 顯示器，支援 I2C & UART（支援 micro 及 MakeCode 圖形化編程）

2.0 吋 IPS 彩色顯示螢幕支援 I2C 和 UART 通訊介面，兼容多種微控制器，包括 Arduino、ESP32 和 micro
。該顯示器擁有 320×240 解析度的彩色螢幕，能呈現清晰且鮮豔的影像。內建超過 200 種色彩豐富的圖示，包括高解析度的 PNG 圖像、GIF 動畫，以及動態元件如進度條、滑塊、指南針、儀錶和圖表。此顯示器非常適合應用於穿戴式裝置、桌上型氣象站、資料視覺化以及儀器與測量等場景。它提供高品質影像、動態互動以及多語言支援，是各類專案的多功能選擇。

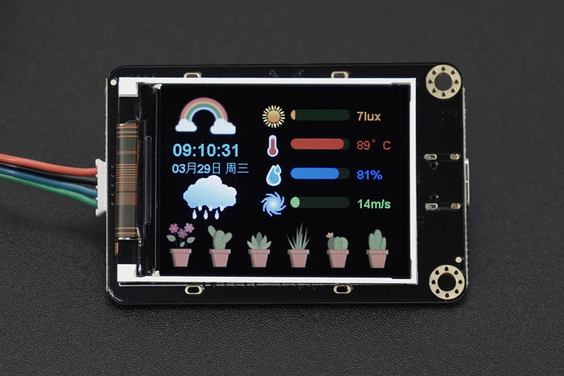

高解析度顯示與動態元件

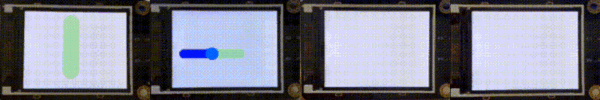

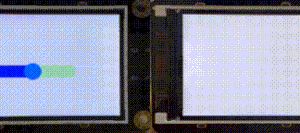

此顯示螢幕具備 320×240 解析度與 16 位元（RGB565）彩色顯示，能夠呈現清晰且色彩鮮豔的影像。內建超過 200 種色彩豐富的圖示，包括高解析度的 PNG 圖像、GIF 動畫，以及進度條、滑塊、指南針、儀錶與圖表等動態元件，可實現動態且互動式的數據呈現。

多功能通訊介面

2.0 吋彩色串列指令螢幕支援 I2C 和 UART 通訊介面，兼容多種微控制器，包括 Arduino（Arduino Uno、Arduino MEGA2560、Arduino Leonardo）、FireBeetle ESP32、FireBeetle ESP8266、FireBeetle M0、micro

等。此彈性設計確保其可輕鬆整合至多樣專案中，提升各微控制器平台的顯示能力。

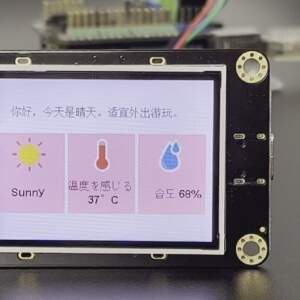

豐富的語言與客製化支援

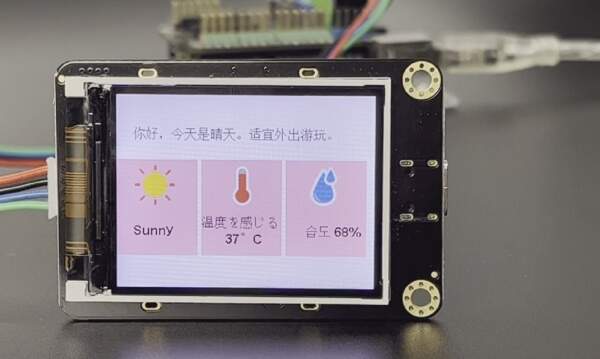

此螢幕支援顯示中文、英文、日文及韓文等多國語言，適用於教育及在地化語言應用。此外，內建 8M U 磁碟介面，使用者可儲存並顯示自定義的圖示與圖片，提供豐富多樣的介面設計可能性。

流暢且高效的操作

主控晶片整合了所有 LVGL 效果與顯示功能，確保流暢操作且無明顯延遲。I2C 介面主要用於發送顯示指令，簡化使用體驗，並免除對通訊速度的擔憂。ESP32-S3 晶片進一步確保操作的順暢性。

詳盡的教學資源與指南

2.0 吋彩色串列指令螢幕隨附全面的教學資源與使用指南，支援多種應用場景，確保使用者能以最少的努力充分發揮螢幕的功能：

• 功能說明：詳細解釋螢幕各接腳與功能。
• Arduino UNO 教學：涵蓋硬體準備、軟體準備、接線圖與功能展示。
• MicroBit 教學：包含硬體準備、軟體準備、接線圖與功能展示。

應用範圍

• 穿戴式裝置
• 桌上型氣象站
• 資料收集顯示
• 資料視覺化顯示
• 儀器與計量測試

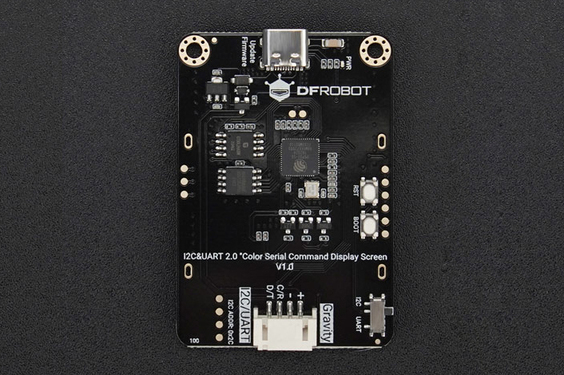

規格

基本規格

• 供電電壓：DC 3.3V~5V
• 靜態功耗：＜70mA
• 電源介面：PH2.0-4P Gravity 接口
• 通訊方式：I2C/UART
• 通訊介面：PH2.0-4P Gravity 接口
• USB 傳輸介面：USB-C
• USB 儲存空間：8MB

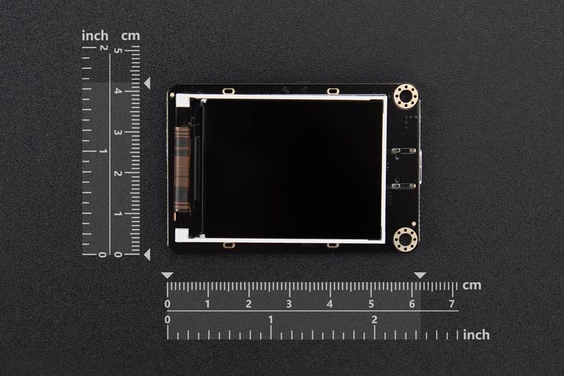

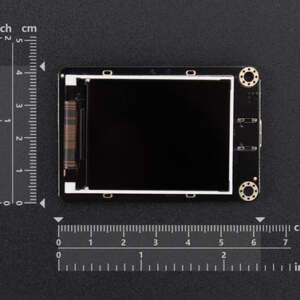

• 尺寸：62mm×42mm×10mm
• 安裝孔直徑：3.0mm

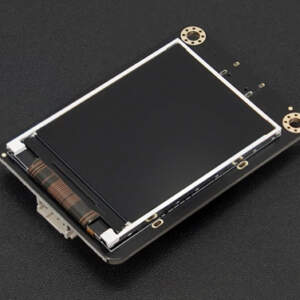

顯示規格

• 螢幕尺寸：2.0 吋
• 解析度：320×240
• 顯示區域：40.8×30.6mm
• 顯示色彩：16-bit 色深 (RGB565)
• 可視角度：80/80/80/80
• 亮度：250cd/㎡
