Gravity: Alcohol Sensor (0-5ppm) 高精度酒精感測模組 0-5 ppm 支援 I2C 和 UART
Gravity: Alcohol Sensor (0-5ppm) 高精度酒精感測模組 是一款 Arduino兼容的酒精濃度傳感器模組，測量範圍0-5ppm，支持I2C和UART兩種輸出方式，經過出廠標定，可以快速、準確的測量環境中酒精蒸汽的濃度。適用於酒駕檢測、汽車智能化及其他小濃度場景下的酒精蒸汽濃度檢測。
DFRobot推出的酒精傳感器，採用電化學原理，出廠前已經進行過標定，可以準確測量環境中的酒精濃度。並具有抗干擾能力強、穩定性高、靈敏度高等特點，使用壽命長達兩年。分辨率可以達到0.01ppm(10ppb)，支持3.3~5.5V寬電壓輸入，具有I2C和UART兩種數據輸出類型，兼容Arduino、ESP32、樹莓派等主流的主控設備，具有良好的兼容性。簡單易用的Gravity接口，配上我們的樣例代碼，可迅速搭建出自己的酒精濃度檢測儀。
特色
- 出廠標定，數據精確
- 高靈敏度、低功耗
- 優異的穩定性、抗干擾
- I2C和UART兩種輸出方式
- 卓越的線性輸出
- 使用壽命長
- 兼容3.3~5.5V主控器
- 反接保護
產品參數
- 檢測氣體： 酒精
- 干擾氣體：苯、甲苯、乙酸、硫化氫、一氧化碳
- 工作電壓： 3.3～5.5V DC
- 功耗：0.05W（5V）
- 輸出信號： I2C、UART輸出（0~3V）
- 測量範圍： 0~5ppm
- 分辨率： ≤0.01ppm（10ppb）
- 預熱時間： ≤3分鐘
- 響應時間： ≤60秒
- 恢復時間： ≤60秒
- 工作溫度： -20～50℃
- 工作濕度： 15～90%RH （無凝結）
- 存儲溫度： 0~25℃
- 壽命： >2 年（空氣中）

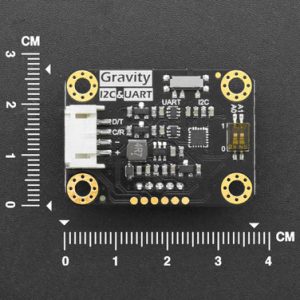

- 電路板尺寸：27mm*37mm

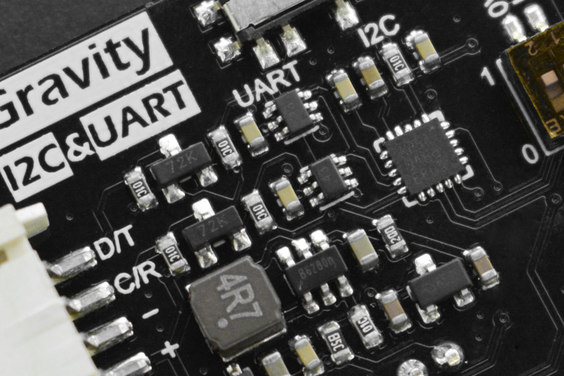

引腳說明
SEN0376 酒精傳感器接口定義
| 標號 | 名稱 | 功能描述 |
|---|---|---|
| 1 | D / T | I2C數據線SDA/UART數據傳輸-TX |
| 2 | C / R | I2C時鐘線SCL/UART數據接收-RX |
| 3 | – | GND電源負極 |
| 4 | + | 電源正極 |
注意事項
交叉干擾特性
由於該傳感器為電化學原理，所以部分氣體會對傳感器產生干擾，相關交叉干擾特性可參考下表。
| 氣體 | 濃度/PPM | 乙醇等同濃度 |
|---|---|---|
| 苯 | 10 | 0.1 |
| 甲苯 | 10 | 0.46 |
| 乙酸 | 200 | 0.52 |
| 硫化氫 | 50 | 3 |
| 一氧化碳 | 200 | 0.64 |
使用注意
- 模組避免接觸使傳感器中毒的物質（包括矽膠及其它膠粘劑）、塗料、藥劑、油類及高濃度氣體。
- 模組不可用樹脂材料完全封裝，也不可浸沒在無氧環境中，否則會損壞傳感器的性能。
- 模組不能長時間應用於含有腐蝕性氣體的環境中，腐蝕性氣體會損害傳感器。
- 模組不可經受過度的撞擊或震動。
- 模組初次上電使用需預熱24-48 小時左右，使模組充分穩定後正常測試。
- 模組避免接觸影響數值準確性的有機溶劑等，如：空氣清新劑、女性化妝品、花露水等。
- 請勿將模組安裝在強對流空氣環境下使用。
- 請勿將模組長時間放置於高濃度有機氣體中，長期放置會導致傳感器零點發生漂移，恢復緩慢。
- 禁止用熱熔膠或者固化溫度高於80℃以上的密封膠封裝模組。
- 禁止長時間在高濃度鹼性氣體中存放和使用。
Gravity: Alcohol Sensor (0-5ppm)
This is an Arduino compatible alcohol sensor module from DFRobot with a 0-5ppm measuring range, supporting I2C and UART outputs. Aiming at fast and accurate detection of alcohol gas concentration in the air, the sensor is well applicable to the small alcohol concentration measurement in the breathalyzer, smart vehicle, and so on.
Based on the electrochemistry principle, this alcohol sensor has been calibrated before the factory. It is characterized by strong anti-interference, high stability, and sensitivity and up to 2 years of service life. The module supports 0.01ppm(10ppb) resolution and 3.3~5.5V wide-range voltage input and works well with mainstream controllers like Arduino, ESP32, and Raspberry Pi. With the easy-to-use Gravity interface and the sample program provided by us, you can conveniently build your alcohol concentration detector using this sensor.

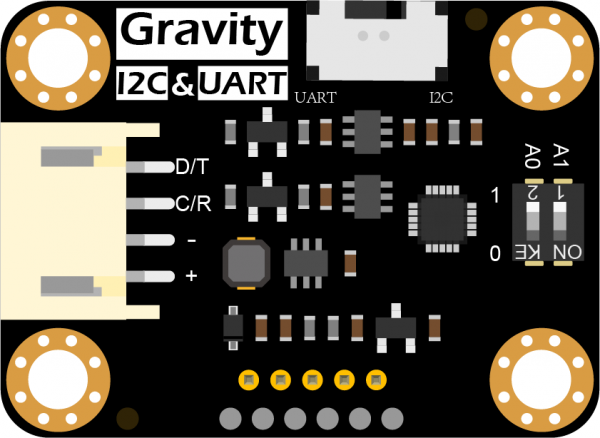

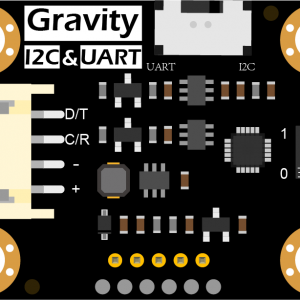

Board Overview
SPECIFICATION
- Detected Gas: alcohol
- Interfering Gas: benzene(C6H6), toluene(C7H8), acetic acid(CH3COOH), hydrogen sulfide(H2S), carbon monoxide(CO)
- Operating Voltage: 3.3～5.5V DC
- Power: 0.05W（5V）
- Signal Output: I2C, UART(0~3V)
- Measuring Range: 0~5ppm
- Resolution: ≤0.01ppm（10ppb）
- Preheat Time: ≤3min
- Response Time: ≤60s
- Recover Time: ≤60s
- Operating Temperature: -20～50℃
- Operating Humidity: 15～90%RH (No condense)
- Storage Temperature: 0~25℃
- Service Life: >2 years(In the air)
- Board Dimension: 27mm×37mm/1.06×1.46″
DOCUMENTS

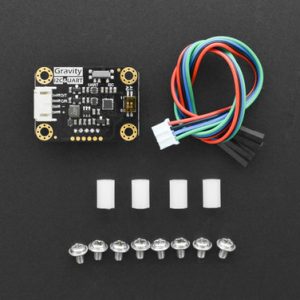

SHIPPING LIST
- Alcohol Sensor module x1
- Gravity-4pin I2C Cable x1
- M3*10 Nylon post x4
- M3*5 Screws x8
