Gravity: Analog Turbidity Sensor 光學濁度感測器模組 類比輸出 Arduino 專用液體濁度感測器

Gravity: Analog Turbidity Sensor 光學濁度感測器模組 是利用光學原理，通過液體溶液中的透光率和散射率來綜合判斷濁度情況。感測器內部是一個紅外線對管，當光線穿過一定量的水時，光線的透過量取決於該水的污濁程度，水越污濁，透過的光就越少。光接收端把透過的光強度轉換為對應的電流大小，透過的光多，電流大，反之透過的光少，電流小，再通過電阻將流過的電流轉換為電壓信號。 應用範圍：可以用於洗衣機、洗碗機等產品的水污濁程度的測量。通過測量水的污濁程度來判斷所洗物品潔淨程度，確定最佳的洗滌時間和漂洗次數，用較少的能耗和耗水量獲得滿足要求的洗淨比。也可以用於工業現場控制，環境污水採集等需要濁度檢測控制的場合 說明：本感測器模組通過數模切換開關，可以選擇輸出的是類比量或者數位量。如果選擇輸出是模擬量，利用A/D轉換器進行採樣處理，單片機就可以獲知當前水的污濁度。如果選擇輸出是數位量，通過模組上的電位器調節觸發閾值，當濁度達到設置好的閾值後，Dout指示燈會被點亮,感測器模組輸出由高電平變成低電平，單片機通過監測該電平的變化，就可以知道水的濁度超標，從而預警或者聯動其他設備。

技術參數

  • 工作電壓：5VDC
  • 工作電流：40mA (MAX)
  • 響應時間：<500ms
  • 絕緣電阻：100MΩ (Min)
  • 輸出方式：
    • 模擬量輸出：0-4.5V
    • 數字量輸出：高/低電平信號（可以通過調節電位器選擇對應閾值）
  • 操作溫度：-30℃—80℃
  • 存儲溫度：-10℃—80℃
  • 重量：30g
  • 轉接板尺寸：38mm*28mm*10mm

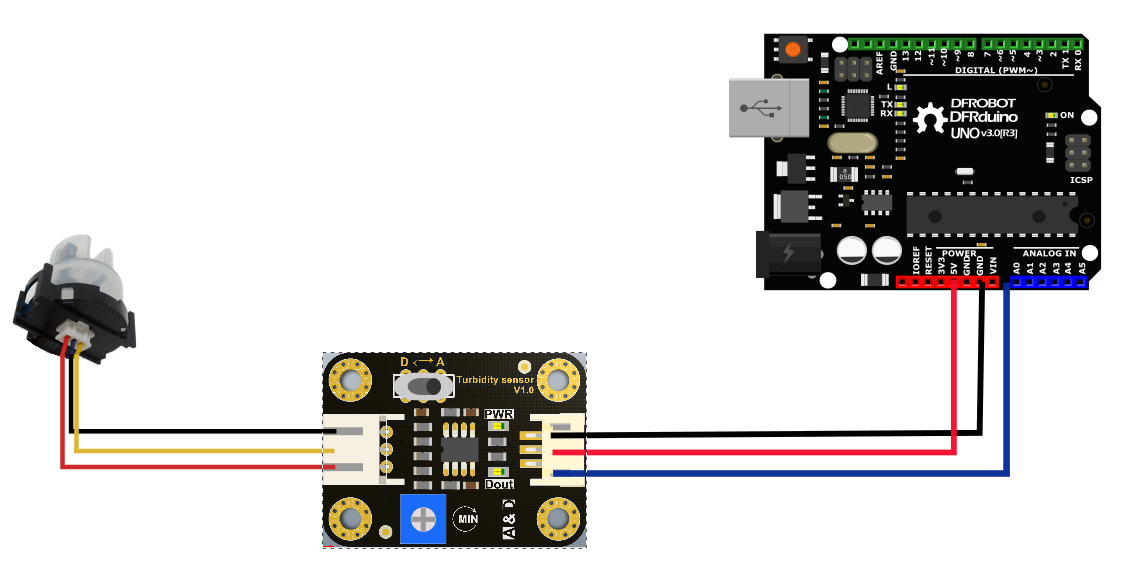

連接示意圖

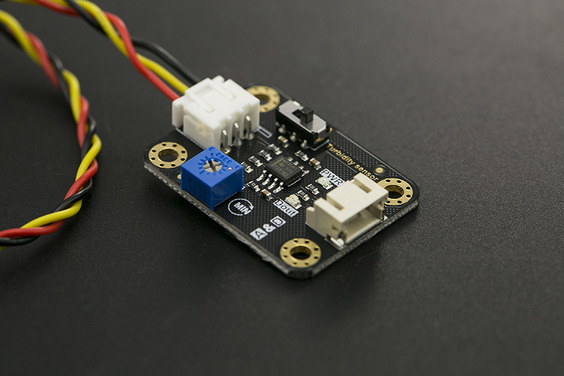

接口說明：

  1. “D/A”輸出選擇開關：
    1. “A”模擬量輸出，輸出數值會隨著液體濁度的增大而減小
    2. “D”數字量輸出，高低電平可由閾值調節
  2. 閾值開關：調節旋鈕，調整觸發高低電平的臨界值，按min方向旋轉，會提高觸發的閾值，即需要更高的濁度才能觸發。

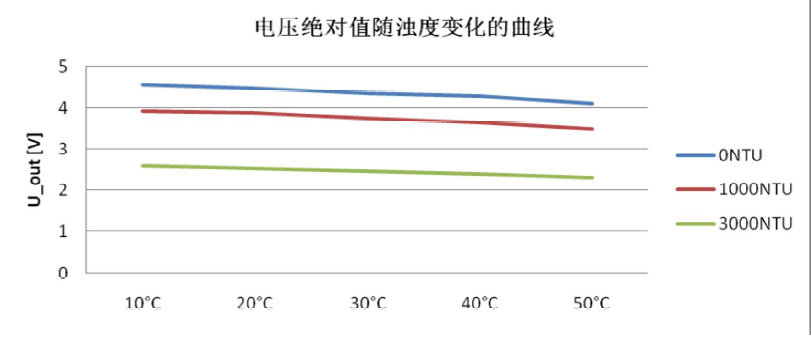

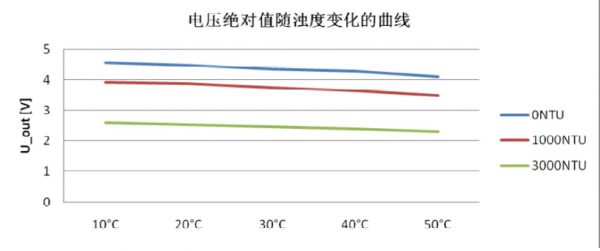

電壓絕對值隨溫度變化曲線

  • 傳感器檢測方式：將傳感器放置於NTU<0.5的清水中進行測試，電壓輸出為V=4.1±0.3V
注意：渾濁度的單位是用”度”來表示的，就是相當於1L的水中含有1mg.的SiO2（或是1mg白陶土、矽藻土）時，所產生的渾濁程度為1度。濁度單位為JTU，1NTU=1mg/L的白陶土懸浮體。現代儀器顯示的濁度是散射濁度單位NTU，也稱TU。1TU=1JTU。

文件資料

貨單

  • 濁度傳感器適配器x1
  • 濁度傳感器探頭x1
  • 濁度傳感器電纜x1
  • 重力模擬傳感器電纜x1

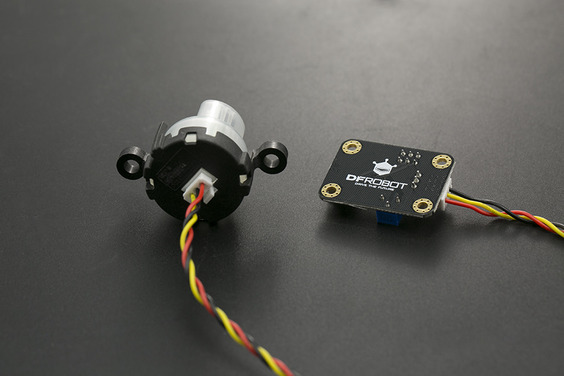

Gravity: Analog Turbidity Sensor For Arduino

The Arduino turbidity sensor detects water quality by measuring the level of turbidity. It is able to detect suspended particles in water by measuring the light transmittance and scattering rate which changes with the amount of total suspended solids (TSS) in water. As the TTS increases, the liquid turbidity level increases. You may also check Liquid Sensor Selection Guide to get better familiar with our liquid sensor series.



This Arduino turbidity sensor has both analog and digital signal output modes. You can select the mode according to the MCU as the threshold is adjustable in digital signal mode.Turbidity sensors can be used in the measurement of water quality in rivers and streams, wastewater and effluent measurements, sediment transport research, and laboratory measurements.

Gravity: Analog Turbidity Sensor For Arduino
Please note that the top of probe is not waterproof!

SPECIFICATION

  • Operating Voltage: 5V DC
  • Operating Current: 40mA (MAX)
  • Response Time: <500ms
  • Insulation Resistance: 100M (Min)
  • Output Method: Analog
  • Analog output: 0-4.5V
  • Digital Output: High/Low level signal (you can adjust the threshold value by adjusting the potentiometer)
  • Operating Temperature: 5℃~90 ℃
  • Storage Temperature: -10℃~90℃
  • Weight: 30g
  • Adapter Dimensions: 38mm*28mm*10mm/1.5inches *1.1inches*0.4inches

DOCUMENTS

SHIPPING LIST

  • Turbidity sensor adapter x1
  • Turbidity sensor probe x1
  • Turbidity sensor cable x1
  • Gravity analog sensor cable x1
