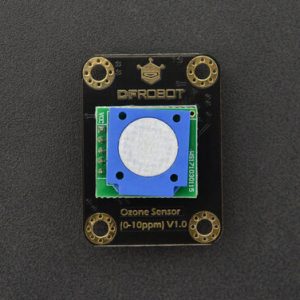

Gravity: IIC Ozone Sensor 高精度 0-10ppm 臭氧感測器模組

描述

Gravity: IIC Ozone Sensor 高精度 0-10ppm 臭氧感測器模組 出廠標定，無需校準，上手即可使用的臭氧傳感器

這是一款體積小巧的arduino相容的 臭氧感測器模組 ，可方便、準確地測量環境中臭氧氣體的濃度。可廣泛應用於可擕式儀器儀錶、空氣品質監測設備、消毒櫃、智慧家居等設備場所。 DFRobot 推出的臭氧感測器，採用電化學原理，出廠前已經進行過標定，可以準確測量環境中的臭氧濃度。並具有抗干擾、穩定性高、靈敏度高等特點。解析度可以達到 10ppb，支援3.3~5.5V寬電壓輸入，使用I2C輸出，相容Arduino、ESP32、樹莓派等主流設備，具有良好的相容性，空氣中的使用壽命長達兩年。簡單易用的Gravity介面，配上我們的樣例代碼，可迅速搭建出自己的臭氧濃度檢測儀。

臭氧感測器特點

• 高靈敏度、低功耗
• 優異的穩定性、抗干擾
• I2C輸出
• 溫度補償，卓越的線性輸出
• 使用壽命長
• 相容3.3V和5V主控器
• 反接保護

硬體規格

• 檢測氣體： 臭氧
• 工作電壓： 3.3～5.5V DC
• 輸出信號： I2C輸出
• 測量範圍： 0~10ppm
• 解析度： 0.01ppm（10ppb）
• 預熱時間： ≤3分鐘
• 回應時間： ≤90秒
• 恢復時間： ≤90秒
• 工作溫度： -20～50℃
• 工作濕度： 15～95%RH （無凝結）
• 存儲溫度： -20~50℃
• 壽 命： >2 年（空氣中）

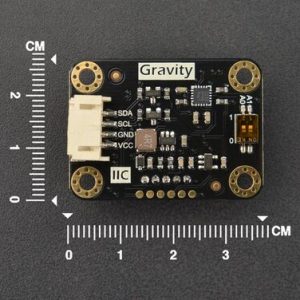

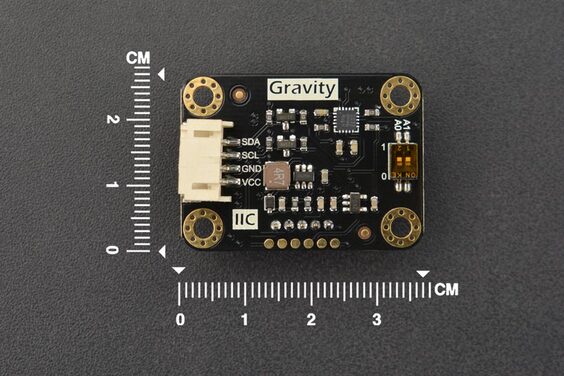

• 電路板尺寸：27mm*37mm

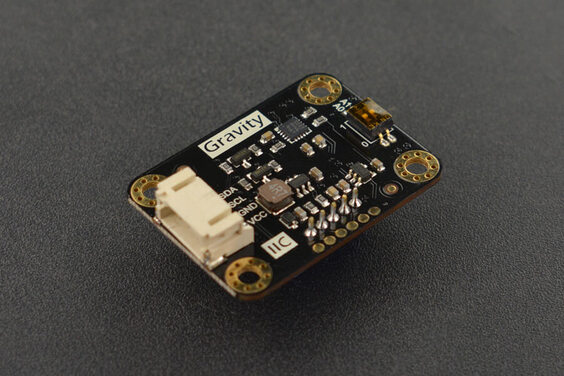

引腳說明

臭氧傳感器接口定義

標號	名稱	功能描述
1	SDA	I2C數據線SDA
2	SCL	I2C時鐘線SCL
3	GND	地
4	VCC	電源

關於臭氧的說明

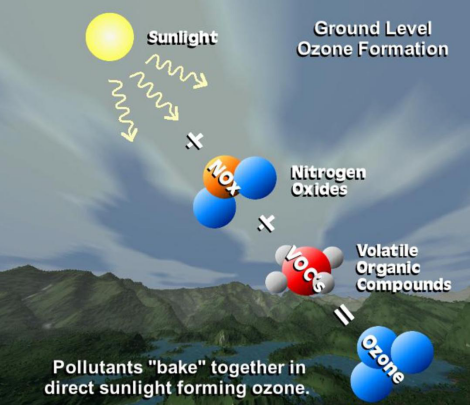

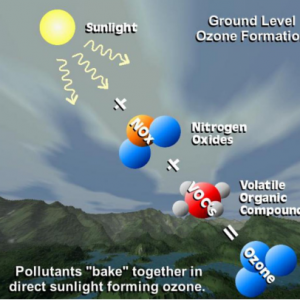

臭氧是一種有類似魚腥味臭味的氣體，對人的身體有強烈的刺激作用。臭氧主要是由人為排放的NOx、VOCs等污染物的光化學反應生成。在晴天、紫外線輻射強的條件下，NO2等發生光解生成一氧化氮和三重太氧原子，三重太氧原子與氧反應生成臭氧。隨著空氣污染日趨嚴重，臭氧也成為主要空氣污染物之一。



國際環境空氣質量標準（National Ambient Air Quality Standards，NAAQS）提出，人在一個小時內可接受臭氧的極限濃度是260μg/m3。在320μg/m3臭氧環境中活動1h就會引起咳嗽、呼吸困難及肺功能下降。臭氧還能參與生物體中的不飽和脂肪酸、氨基及其他蛋白質反應，使長時間直接接觸高濃度臭氧的人出現疲乏、咳嗽、胸悶胸痛、皮膚起皺、噁心頭痛、脈搏加速、記憶力衰退、視力下降等症狀。

所以在夏日的午後，如果出現疲乏、胸悶、咳嗽等症狀，可能是空氣中臭氧濃度過高導致的。關閉門窗，減少室內外的空氣流通，臭氧可以自然分解，是降低室內臭氧濃度的有效方式。

注意事項:

• 禁止插拔模組上的傳感器。
• 禁止改動、移位電子元件安裝狀態。
• 模組避免接觸有機溶劑（包括矽膠及其它膠粘劑）、塗料、藥劑、油類及高濃度氣體。
• 模組不可用樹脂材料完全封裝，也不可浸沒在無氧環境中，否則會損壞傳感器的性能。
• 模組不能長時間應用於含有腐蝕性氣體的環境中，腐蝕性氣體會損害傳感器。
• 模組不可經受過度的撞擊或震動。
• 模組初次上電使用需預熱24-48 小時左右，使模組充分穩定後正常測試。
• 模組上傳感器的白色防水透氣膜嚴禁揭開，否則視為人為損壞。
• 請勿將模組安裝在強對流空氣環境下使用。
• 請勿將模組長時間放置於高濃度有機氣體中，長期放置會導致傳感器零點發生漂移，恢復緩慢。
• 禁止用熱熔膠或者固化溫度高於80℃以上的密封膠封裝模組。
• 禁止長時間在高濃度鹼性氣體中存放和使用。

Gravity: I2C Ozone Sensor (0-10ppm)

Gravity: I2C Ozone Sensor (0-10ppm) is based on electrochemical principles and it can measure the ambient O3 concentration accurately and conveniently. With high anti-interference ability, high stablility and high sensitivity, this arduino-compatible ozone sensor can be widely applied to fields like portable device, air quality monitoring device, disinfection cabinets and smart home.

This compact dfrobot ozone sensor supports I2C output, it is compatible with many mainboards like Arduino Uno, esp32, Raspberry Pi and so on. Its resolution can reach to 10ppb. It supports wide range input voltage: 3.3V to 5.5V. Moreover, the lifetime is as long as 2 years. With simple Gravity interface and practical sample code, you can build your own ozone concentration monitor easily and conveniently.
