Grove 4 路 SSR 固態繼電器模組 I2C 控制 Grove 4 Channel Solid State Relay

原始價格:NT$1,700。目前價格:NT$1,620。 (未稅)

描述

Grove 4 路 SSR 固態繼電器模組  I2C 控制 兩條線控制四路繼電器 Grove 4-Channel Solid State Relay 四通道 SSR 繼電器模組

Grove 4 路 SSR 固態繼電器模組 封裝的固態繼電器(SSR)不使用線圈,而是使用功率半導體器件,如晶閘管和晶體管,它們提供比機械繼電器快得多的開關速度。在 Grove – 4通道固態繼電器是基於高品質的 G3MC202P 模塊,它可以讓你用一個5VDC控制最大 240VAC。在Grove界面的幫助下,使用SSR和arduino變得非常方便。

我們使用板載STM32F030F4P6 分別控制通道。來自Arduino或其他板的命令通過I2C接口傳輸,板載STM32F030F4P6將解析命令,以便您可以控制所需的開關。

Grove 4 路 SSR 固態繼電器模組

Grove 4 路 SSR 固態繼電器模組 功能

  • 功耗低
  • 持久的
  • 可選的I2c地址
  • 機械繼電器的優點:
    • 與機電繼電器相比,固態繼電器具有更快的開關速度,並且沒有物理接觸磨損
    • 完全無聲的操作
    • 沒有物理接觸意味著沒有火花,允許它在爆炸性環境中使用,在切換過程中不會產生火花
    • 延長使用壽命,即使它被多次激活,因為沒有可移動的部件可以磨損,也沒有接觸坑或堆積碳
    • 整體結構緊湊,薄型SSR,帶有一體化引線框架,集成了PCB,端子和散熱器,比機械繼電器小得多,並且可以集成更多通道
  • 缺點:
    • 關閉時,電阻越高(產生熱量),電噪聲越大
    • 開路時,電阻較低,反向漏電流
    • 僅適用於AC laod

Grove 4 路 SSR 固態繼電器模組 規格

項目
工作輸入電壓 4〜6V
額定輸入電壓 5V
額定負載電壓 100至240 VAC 50/60 Hz
負載電壓範圍 75至264 VAC 50/60 Hz
負載電流 0.1到2 A.
漏電流 最大1.5 mA (200 VAC)
絕緣電阻 最小1,000MΩ (500 VDC)
操作時間 ½負載電源週期最大+1 ms。
推出日期 ½負載電源週期+最大1 ms。
儲存溫度 -30°C至100°C(無結冰或冷凝)
工作溫度 -30°C至80°C(無結冰或冷凝)
操作濕度 RH為45%至85%
輸入接口 2 C
默認I 2 C地址 0x11或0x12
可用I 2 C地址 0x00~0x7F
輸出接口 DIP 母接頭藍色 2針x4
零十字架 支持
證明 UL / CSA

注意

您可能會注意洩漏電流,1.5mA強度足以驅動低功率LED,因此當繼電器關閉時,LED仍可能發出微弱的光。

應用

  • 需要低延遲切換的操作,例如舞檯燈光控制
  • 需要高穩定性的設備,例如醫療設備,交通信號燈
  • 需要防爆,防腐,防潮的情況,例如煤炭,化學工業。

文件與範例下載

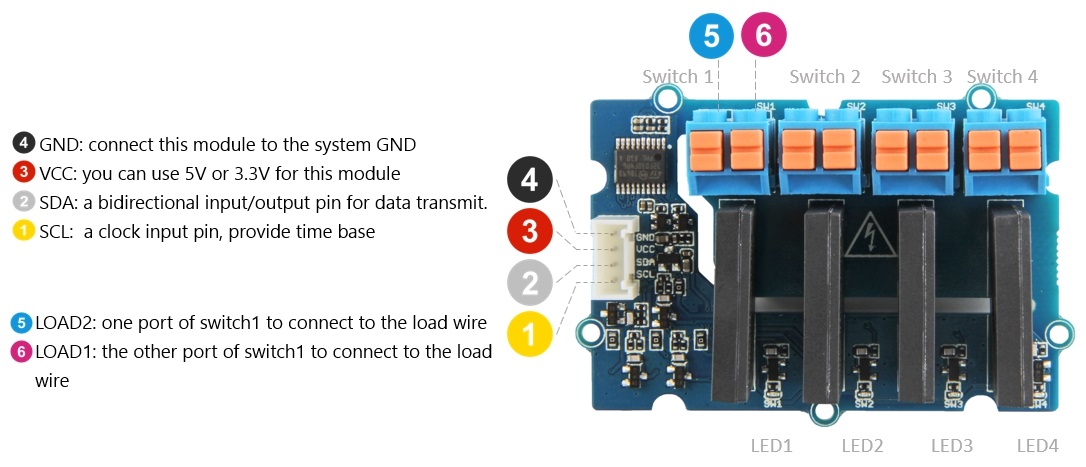

引腳圖

Grove 4 路 SSR 固態繼電器模組

注意

  • 開關1-4具有相同的引腳功能,因此對於其他開關,可以參考LOAD1 / LOAD2

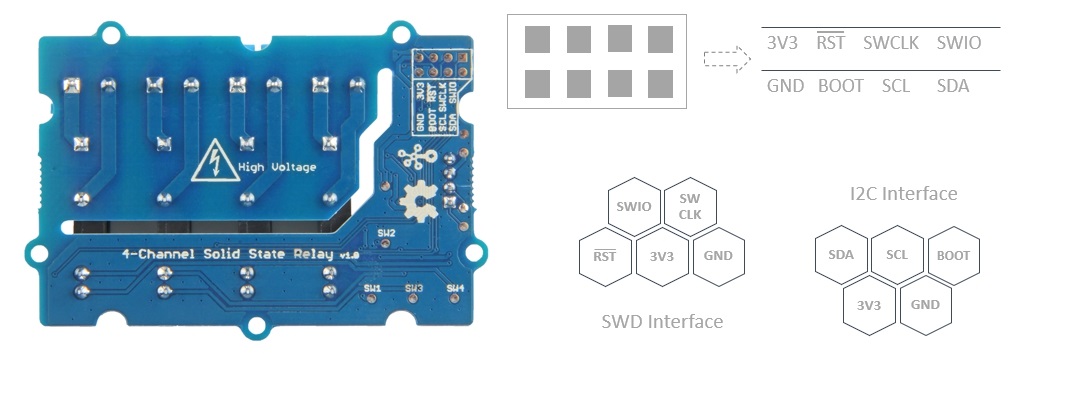

  • 在PCB的背面,有兩個接口:SWD和I 2 C.在編程固件時默認使用SWD接口,如果要使用I 2 C(實際上用作引導UART),則應設置在 BOOT高。

原理圖

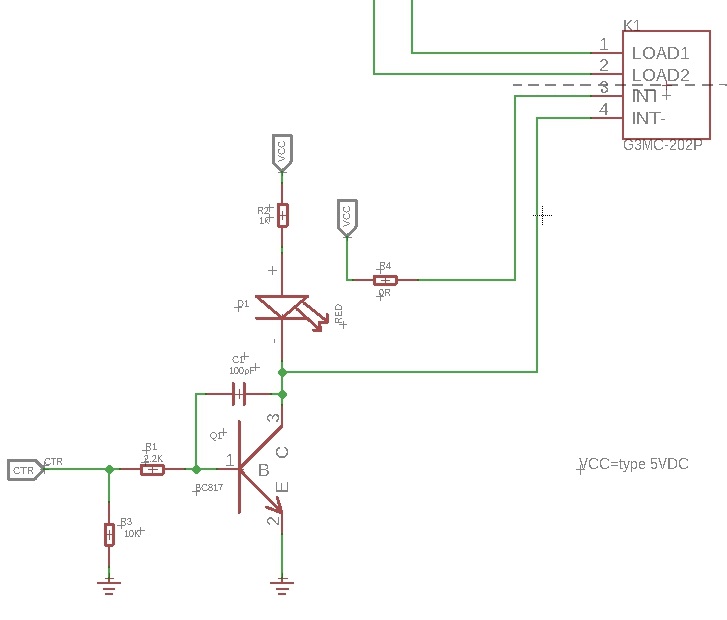

繼電器控制

K1是繼電器模塊,當INT +INT-之間施加5V電壓時,繼電器將打開。然後LOAD1將連接到LOAD2。我們使用NPN晶體管Q1(BC817-40)來控制INT +INT-之間的電壓。

所述CTR是從Arduino的或其他板上的控制信號。它被10k R2拉低,如果沒有信號,Q1的’Gate’(端口1)將為0v,Q1關閉,因此K1將關閉。如果CTR變為5v,則Q1將打開。k1的INT將連接到系統的GND,對於K1,INT +INT-之間將為5V ,因此K1將打開,LOAD1將連接到LOAD2

雙向電平轉換器電路

這是一個典型的雙向電平轉換器電路,用於連接I 2 C總線的兩個不同電壓部分。該傳感器的I 2 C總線使用3.3V,如果Arduino 的I 2 C總線使用5V,則需要該電路。在上面的原理圖中,Q17Q18是N溝道MOSFET 2N7002A,它用作雙向開關。

Grove – 4-Channel Solid State Relay

Instead of using coil, packaged solid-state relays(SSR) use power semiconductor devices such as thyristors and transistors, which provide a much faster switching speed than the mechanical relays. The Grove – 4-Channel Solid State Relay is based on the high-quality G3MC202P module, which allows you to use a 5VDC to control MAX. 240VAC. With the help of Grove interface, it becomes very convenient to use the SSR with your arduino.

We use an on-board STM32F030F4P6 to control the channels separately. The command from Arduino or other boards is transmit via the I2C interface, the on-board STM32F030F4P6 will parse the command, so that you can control the switch you want.

Features

  • Low power consumption.
  • Zero Cross
  • Long lasting.
  • Optional I2c address.
  • Four-channel independent control.
  • Advantages over mechanical relays:1.Solid-state relays have much faster switching speeds compared with electromechanical relays, and have no physical contacts to wear out.2.Totally silent operation.3.No physical contacts means no sparking, allows it to be used in explosive environments, where it is critical that no spark is generated during switching.

    4.Increased lifetime, even if it is activated many times, as there are no moving parts to wear and no contacts to pit or build up carbon.

    5.Compact, thin-profile SSR of monoblock construction with an all-in-one lead frame incorporates a PCB, terminals and heat sink, which is much smaller than mechanical relays, and can integrate more channels.

  • Disadvantages:1.When closed, higher resistance (generating heat), and increased electrical noise.2.When open, lower resistance, and reverse leakage current.3.Only works for AC laod.

Typical Applications

  • Operations that require low-latency switching, e.g. stage light control.
  • Devices that require high stability, e.g. medical devices, traffic signals.
  • Situations that require explosion-proof, anticorrosion, moisture-proof, e.g. coal, chemical industries.

Pin Map

Grove 4 路 SSR 固態繼電器模組

Technical Details

Dimensions 60mm x 40mm x 25mm
Weight G.W 151g
Battery Exclude
Operating Input Voltage 4~6V
Rated Input Voltage 5V
Load Voltage Range 75 to 264 VAC 50/60 Hz
Rated Load Voltage 100 to 240 VAC 50/60 Hz
Load Current 0.1 to 2 A
Leakage Current 1.5 mA max. (at 200 VAC)
Insulation Resistance 1,000 MΩ min. (at 500 VDC)
Operating Temperature -30°C to 80°C (with no icing or condensation)
Operating Humidity 45% to 85%RH
Zero Cross support
Certification UL / CSA

Part List

Grove – 4-Channel Solid State Relay 1
Grove Cable 1
A set of Acrylic Shell 1

ECCN/HTS

ECCN EAR99
HSCODE 85364110
