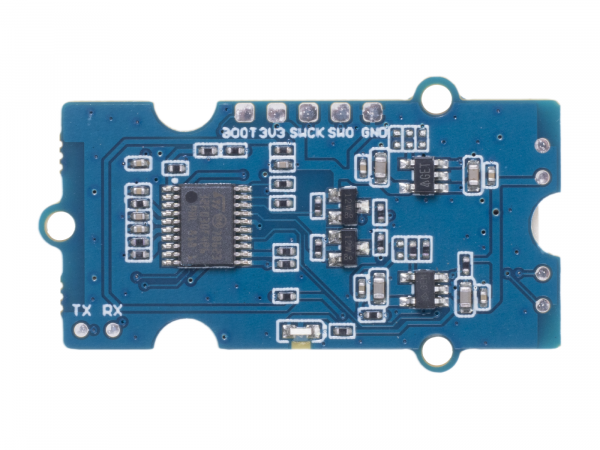

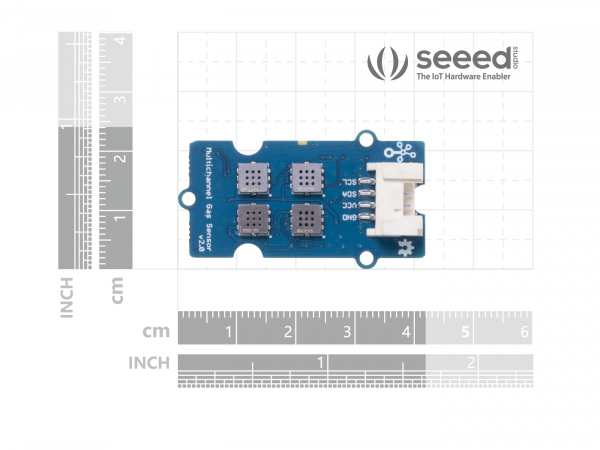

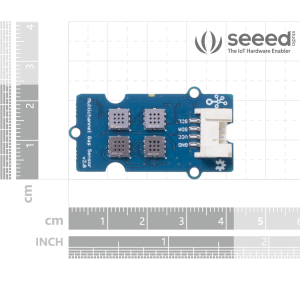

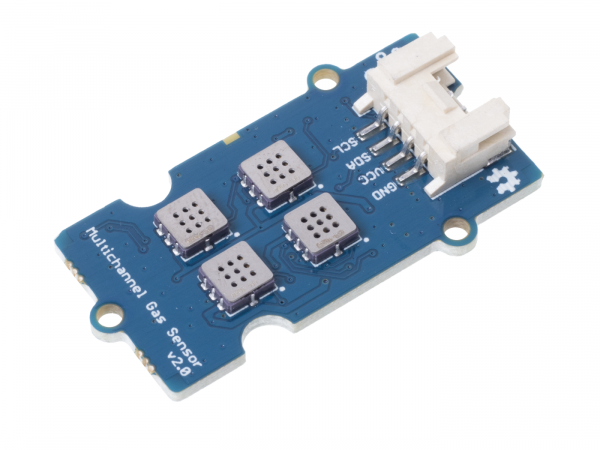

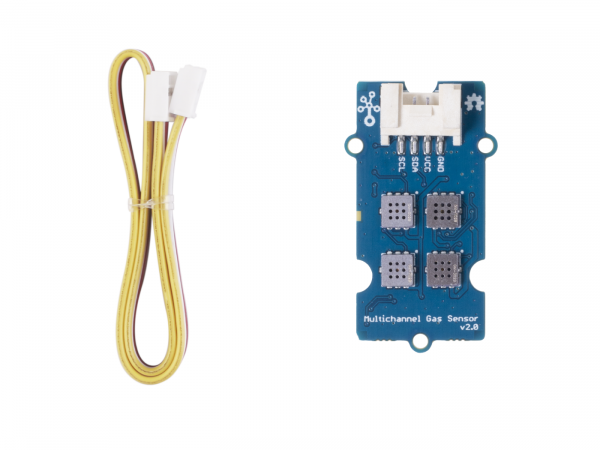

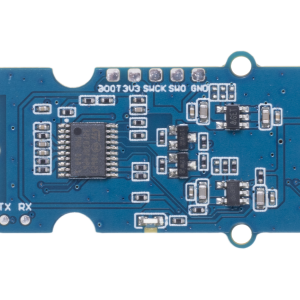

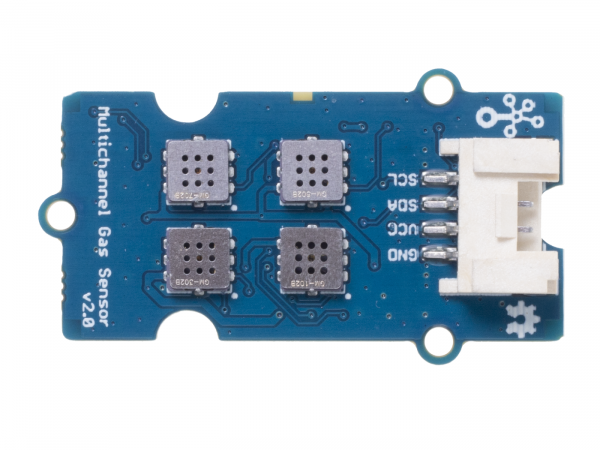

Grove – Multichannel Gas Sensor v2 多通道氣體感測器模組 四種氣體 CO, NO2, C2H5CH , VOC

描述

Grove – Multichannel Gas Sensor v2 多通道氣體感測器模組  同時監測 一氧化碳（CO），二氧化氮（NO2），乙醇（C2H5CH），揮發性有機化合物（VOC） 數值

Grove – Multichannel Gas Sensor v2 多通道氣體感測器模組  具有4個測量單元，每個測量單元對各種氣體均敏感，這意味著您可以同時獲取四組數據。通過這四組數據還可以判斷出不同種類的氣體。此模塊中使用的氣體傳感器基於MEMS技術，具有體積小，測量穩定性強的優點，比定性測量更適合定性測量。

特徵

• 一個包裝上有四個完全獨立的傳感器元件。
• 具有檢測一氧化碳（CO），二氧化氮（NO2），乙醇（C2H5CH），揮發性有機化合物（VOC）等多種氣體的能力。
• 定性檢測，而不是定量檢測。
• 體積小巧，易於部署。

GM-102B

產品種類	GM-102B
V0（V）	2.5-4.5
V0-VS（V）	≥1.0
加載	可調式
響應時間（tres，S）	≤30
恢復時間（trec，S）	≤60
加熱電阻（RH，Ω）	80±20
工作電壓（V）	VH = 2.0±0.1 AC或DC VC = 5.0±0.1DC

GM-302B

產品種類			GM-302B
標準包裝			陶瓷包裝
濃度			1〜500ppm的
標準電路條件	迴路電壓	風投	≤24VDC
	加熱電壓	VH	2.5V±0.1V交流或直流
	負載電阻	RL	可調式
標準測試條件下的氣體傳感器特性	加熱電阻	相對濕度	60〜100Ω（室溫）
	加熱功率消耗	PH值	≤50mW
	敏感的身體抵抗力	RS	1KΩ〜30KΩ（以50ppm的乙醇）
	靈敏度	小號	Rs（空氣中）/ Rs（50ppm乙醇中）≥3.0
	濃度斜率	α	≤0.9（R200ppm / R50ppm乙醇）
標準測試條件	溫度/濕度		20℃±2℃； 55％±5％相對濕度
	標準測試電路		VH：2.5V±0.1V ; VC：5.0V±0.1V
	預熱時間		少於48小時

GM-502B

產品種類			GM-502B
標準包裝			陶瓷包裝
濃度			1〜500ppm
標準電路條件	迴路電壓	風投	≤24VDC
	加熱電壓	VH	2.5V±0.1V交流或直流
	負載電阻	RL	可調式
標準測試條件下的氣體傳感器特性	加熱電阻	相對濕度	80Ω±20Ω（室溫）
	加熱功率消耗	PH值	≤50mW
	敏感的身體抵抗力	RS	1KΩ〜30KΩ（在50ppm乙醇中）
	靈敏度	小號	R0（在空氣中）/ Rs（在50ppm乙醇中）≥3.0
	濃度斜率	α	≤0.9（R200ppm / R50ppm乙醇）
標準測試條件	溫度/濕度		20℃±2℃； 55％±5％相對
	標準測試電路		VH：2.5V±0.1V; VC：5.0V±0.1V

GM-702B

產品種類			GM-702B
標準包裝			陶瓷包裝
濃度			5〜5000ppm（CO）
標準電路條件	迴路電壓	風投	≤24VDC
	加熱電壓	VH	2.5V±0.1V交流或直流（高溫） 0.5V±0.1V交流或直流（低溫）
	負載電阻	RL	60s±1s（高 T）； 90s±1s（長 T）
標準測試條件下的氣體傳感器特性	加熱電阻	相對濕度	可調式
	加熱功率消耗	PH值	80Ω±20Ω（室溫）
	敏感的身體抵抗力	RS	≤50mW
	靈敏度	小號	1KΩ〜30KΩ（在150ppmCO中）
	濃度斜率	α	R0（空氣中）/ Rs（150ppmCO中）≥3
標準測試條件	溫度/濕度		20℃±2℃； 55％±5％相對濕度
	標準測試電路		VH：2.5V±0.1V（H。T） 0.5V±0.1V（L。T）VC：5.0V±0.1V

樣本測試結果

時間：2019.06.27
測試 條件：VH = 2.5V，VC = 3.3V
型號：GM-102B，GM-302B，GM-502B，GM-702B
1號	氣體：NO2				氣體：C2H5OH
	類型	初始 值（V）	5ppm（伏）	差異（V）	類型	初始 值（V）	50ppm（伏）	差異（V）
	GM-102B	1.41	0.38	-1.03	GM-102B	1.42	2	0.58
	GM-302B	0.94	0.48	-0.46	GM-302B	0.95	2.06	1.11
	GM-502B	1.42	0.53	-0.89	GM-502B	1.41	2.93	1.52
	GM-702B	1.54	0.55	-0.99	GM-702B	1.35	2.86	1.51
2號	氣體：NO2				氣體：C2H5OH
	類型	初始 值（V）	5ppm（伏）	差異（V）	類型	初始 值（V）	50ppm（伏）	差異（V）
	GM-102B	0.94	0.22	-0.72	GM-102B	0.92	1.41	0.49
	GM-302B	0.45	0.24	-0.21	GM-302B	0.35	2.09	1.74
	GM-502B	1.45	0.49	-0.96	GM-502B	1.51	2.88	1.37
	GM-702B	0.77	0.3	-0.47	GM-702B	0.74	2.73	1.99
3＃	氣體：NO2				氣體：C2H5OH
	類型	初始 值（V）	5ppm（伏）	差異（V）	類型	初始 值（V）	50ppm（伏）	差異（V）
	GM-102B	1.29	0.27	-1.02	GM-102B	1.2	1.62	0.42
	GM-302B	1.12	0.61	-0.51	GM-302B	1.12	2.33	1.21
	GM-502B	1.82	0.58	-1.24	GM-502B	1.72	2.86	1.14
	GM-702B	1.06	0.37	-0.69	GM-702B	1.08	2.8	1.72
1號	氣體：CO
	類型	初始 值（V）	150ppm（伏）	差異（V）	類型 的 傳感器		測量氣體
	GM-102B	1.31	1.33	0.02	GM-102B		二氧化氮
	GM-302B	0.72	0.88	0.16	GM-302B		C2H5OH
	GM-502B	1.33	1.35	0.02	GM-502B		揮發性有機物
	GM-702B	1.22	2.09	0.87	GM-702B		一氧化碳

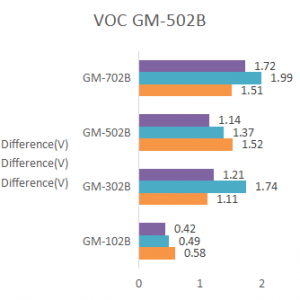

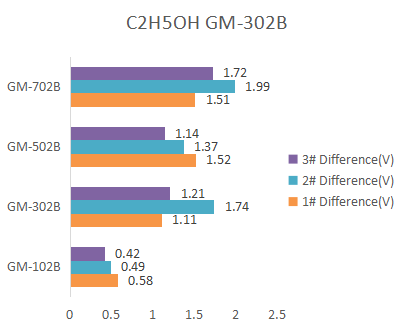

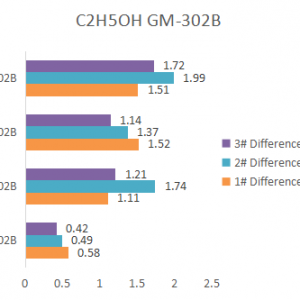

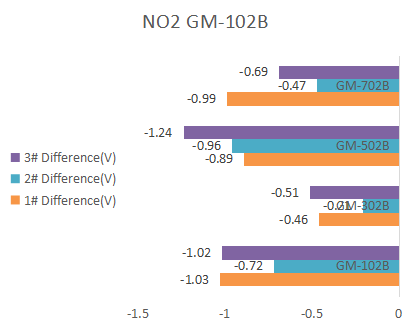

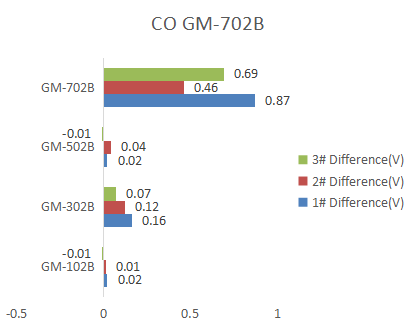

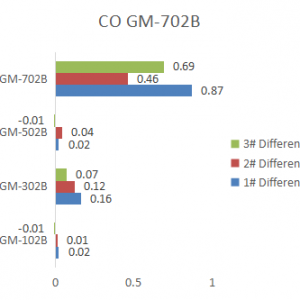

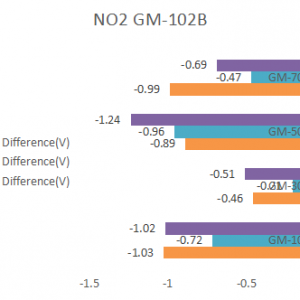

2號	氣體：CO				注意：在判斷氣體是什麼時，可以以GM-102B為例。從上方和旁邊的四個圖表中可以看出，GM-102B每次氣體檢測都參加了三次。在NO2氣氛下，其差異數量最多，比其他氣體最高。因此，GM-102B對NO2敏感，因此能夠檢測NO2，這也適用於其他傳感器和各種氣體。當置於其他種類的氣體下時，該傳感器能夠檢測出使其差異最大的氣體。
	類型	初始 值（V）	150ppm（伏）	差異（V）
	GM-102B	0.94	0.95	0.01
	GM-302B	0.36	0.48	0.12
	GM-502B	1.46	1.5	0.04
	GM-702B	0.72	1.18	0.46
3＃	氣體：CO
	類型	初始 值（V）	150ppm（伏）	差異（V）
	GM-102B	1.18	1.17	-0.01
	GM-302B	1.18	1.25	0.07
	GM-502B	1.72	1.71	-0.01
	GM-702B	1.01	1.7	0.69

特性描述¶

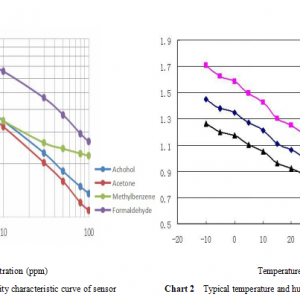

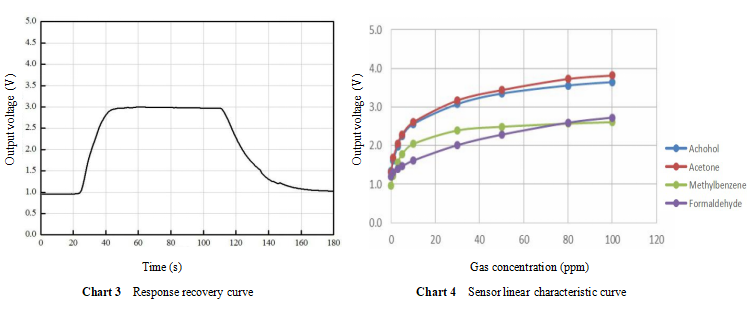

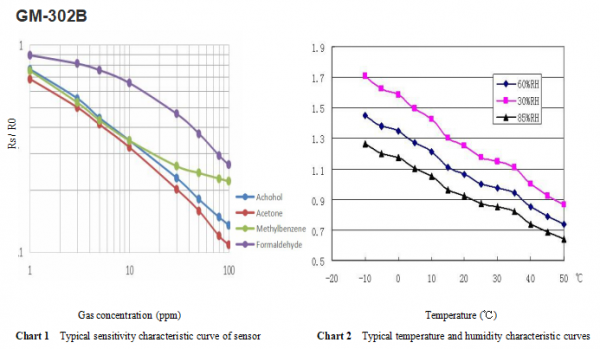

圖中的Rs代表傳感器在不同氣體濃度下的電阻值；R0代表傳感器在清潔空氣中的電阻值。圖片中的所有測試均在標準測試條件下完成。黃色線是甲苯，藍色線是乙醇，紅色線是丙酮，紫色線是甲醛，與下表中的相同。

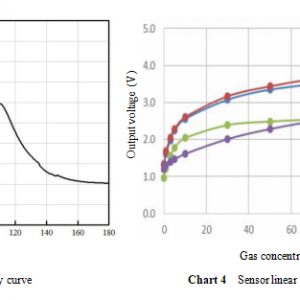

圖表3中的輸出電壓是串聯在傳感器的負載電阻（RL）上的電壓。圖中的測試是在標準測試條件下用50 ppm乙醇的測試氣體完成的。圖表4中的輸出電壓是串聯在傳感器的負載電阻（RL）兩端的電壓。圖中的所有測試均在標準測試條件下完成。

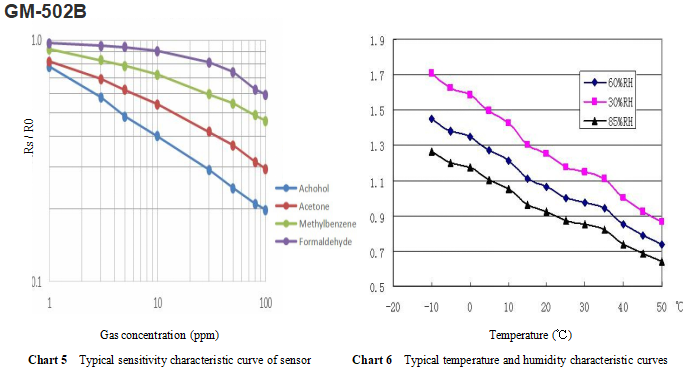

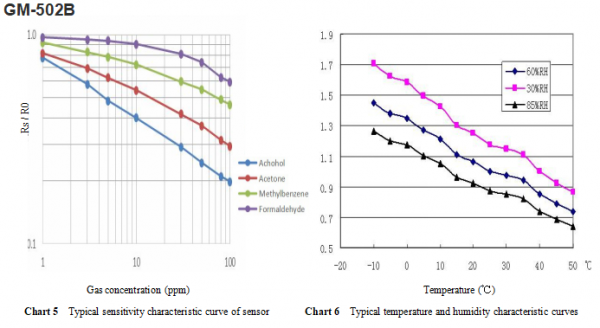

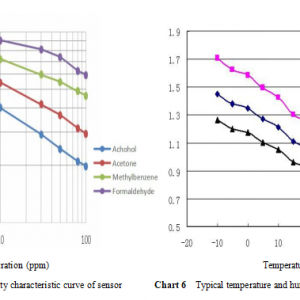

圖5中的Rs代表傳感器在不同氣體濃度下的電阻值；R0代表傳感器在清潔空氣中的電阻值。圖片中的所有測試均在標準測試條件下完成。黃色線是甲苯，藍色線是乙醇，紅色線是丙酮，紫色線是甲醛，與下表中的相同。在圖6中，Rs表示在50ppm乙醇和各種溫度/濕度下的電阻值；Rs0代表在50ppm乙醇，20℃和55％RH下的電阻值。

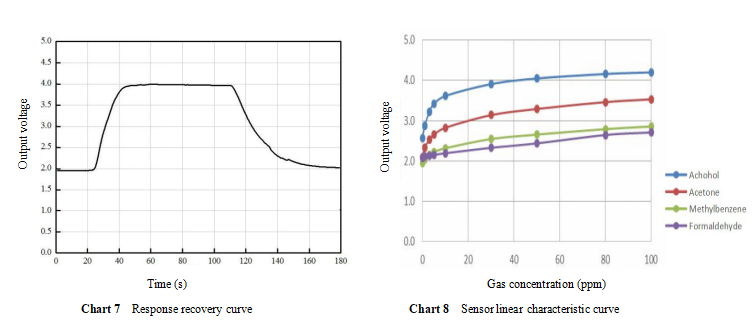

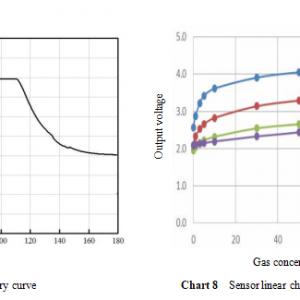

圖表7中的輸出電壓是串聯在傳感器的負載電阻（RL）兩端的電壓。圖中的測試是在標準測試條件下用50 ppm乙醇的測試氣體完成的。圖表8中的輸出電壓是串聯在傳感器的負載電阻（RL）兩端的電壓。圖中的所有測試均在標準測試條件下完成。

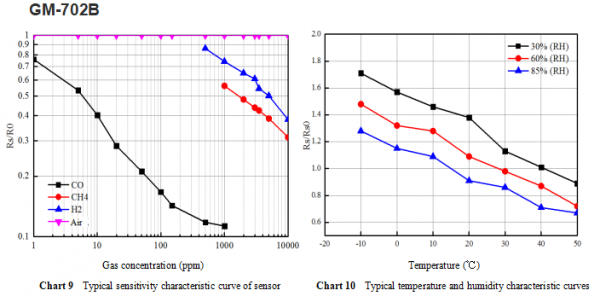

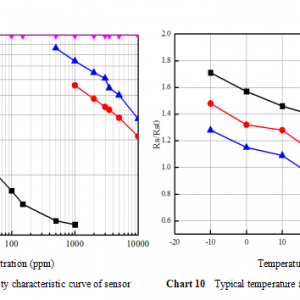

在圖9中，Rs代表傳感器在不同氣體濃度下的電阻值。R0代表傳感器在清潔空氣中的電阻值。圖片中的所有測試均在標準測試條件下完成。黑線表示CO，紅色表示CH4，紫色表示H2，粉紅色表示Air。在圖10中，Rs表示150ppmCO的溫度和各種溫度/濕度。電阻值；Rs0表示在150ppmCO，20℃，55％RH下的電阻值。

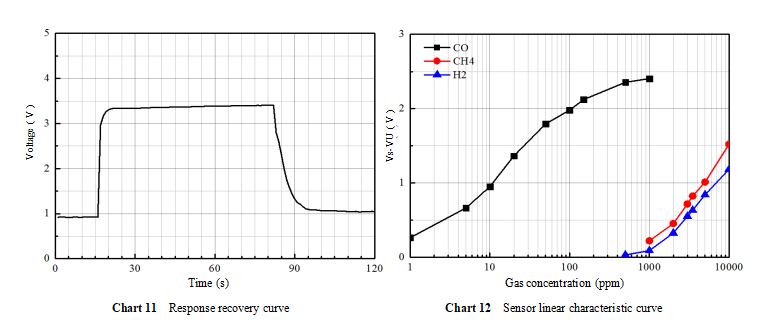

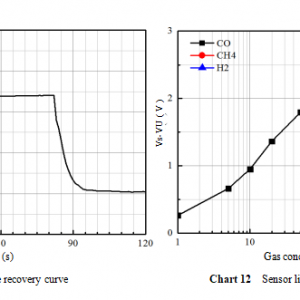

圖表11中的電壓是串聯在傳感器的負載電阻（RL）上的電壓。圖中的測試是在標準測試條件下完成的，測試氣體為150ppmCO。圖表12中的輸出電壓是串聯在傳感器的負載電阻（RL）兩端的電壓。圖片中的所有測試均在標準測試條件下完成。

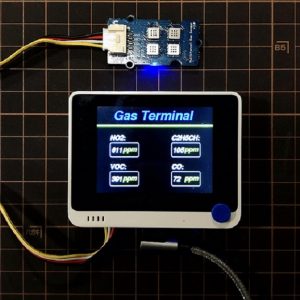

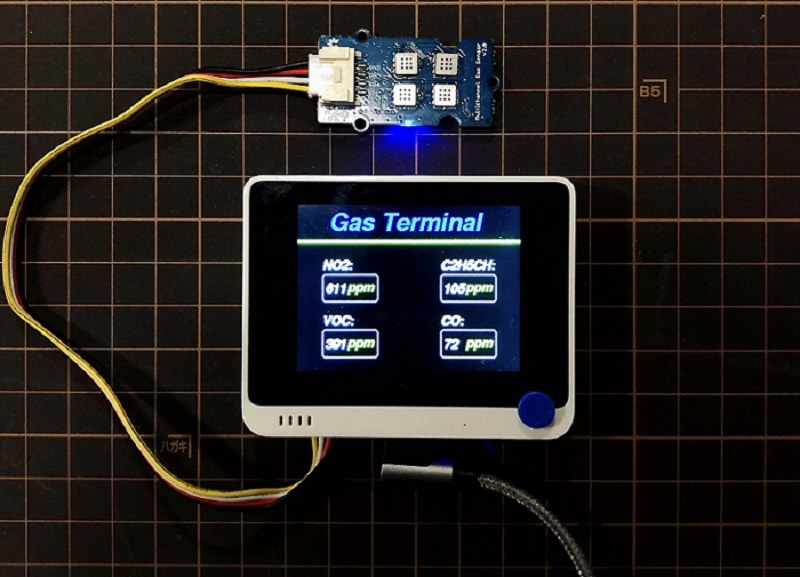

運行效果

文件與範例

• [LIB] Grove_Multichannel_Gas_Sensor_v2庫
• [PDF] GM-102B技術參數.pdf
• [PDF] GM-302B MEMS技術參數v2.1.pdf
• [PDF] GM-502B MEMS VOC技術參數v2.1.pdf
• [PDF] GM-702B技術參數（Ver1.1）.pdf

注意事項

• 模組應避免放置在揮發性矽化合物蒸汽中，否則將導致靈敏度降低且無法恢復。
• 模組應避免暴露於高濃度的腐蝕性氣體（如H2S，SOX，Cl2，HCl等）中，否則將被不可逆轉地損壞。
• 請勿將模組放在水或冰中。
• 模組上電後，傳感器在此過程中會加熱到一定程度，這是正常現象。
• 用戶必須在開始測量氣體之前對模組進行預熱。

Grove – Multichannel Gas Sensor v2

Grove – Multichannel Gas Sensor V2 provides stable and reliable gases detecting function under the circumstances of any other four sorts of gases. It can detect a variety of gases, besides Carbon monoxide (CO), Nitrogen dioxide (NO2), Ethyl alcohol(C2H5CH), Volatile Organic Compounds (VOC), and etc.

Description

Worried about not recognizing the gas around your workplace or other surroundings and environment? Here comes the excellent solutions we offer!  Grove – Multichannel Gas Sensor V2 has 4 measuring units, each of them is sensitive to various kinds of gases, which means you are able to get four sets of data at the same time. And different sorts of gases can also be judged by these four sets of data. The gas sensor used in this module is based on MEMS technology and has the advantage of being in a small size with considerable measurement stability and is more suitable for qualitative than quantitative measurement.
