Grove – Sound Sensor 聲音感測器

描述

Grove – Sound Sensor 聲音感測器

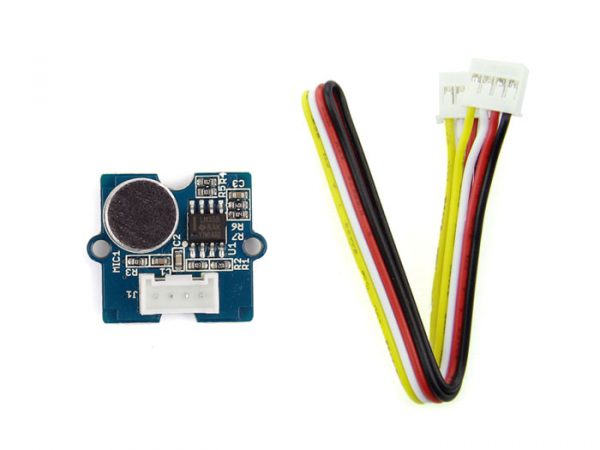

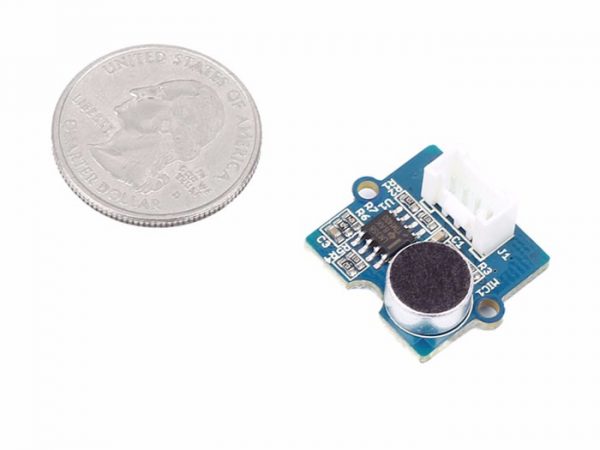

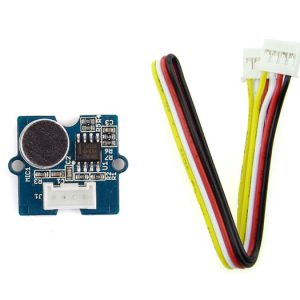

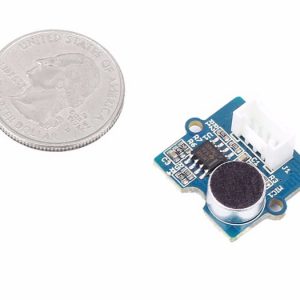

聲音傳感器模組是一個簡單的麥克風。基於功率放大器LM386和駐極體麥克風，可用於檢測環境的聲強。輸出值可以通過電位器進行調整。

特徵

• Grove兼容的界面
• 寬電源電壓範圍：4V-12V
• 低靜態電流消耗：4mA
• 2.0cm x 2.0cm枝條模組
• 最小的外部零件

應用程序想法

• 簡單的話筒
• 聲音檢測

產品規格

項目	值
工作電壓範圍	3.3 / 5伏
工作電流（Vcc = 5V）	4〜5 mA
電壓增益（V = 6V，f = 1kHz）	26分貝
麥克風靈敏度（1kHz）	52-48分貝
麥克風阻抗	2.2k歐姆
麥克風頻率	16-20千赫
麥克風S / N收音機	54分貝

原廠文件與範例說明

• 原理圖和PCB格式
• PDF格式的原理圖
• PCB格式的PDF
• 函數庫與範例 Github頁面
• LM386.PDF

The Sound sensor module is a simple microphone. Based on the power amplifier LM386 and the electret microphone, it can be used to detect the sound strength of the environment. The value of output can be adjusted by the potentiometer. Features

• Grove compatible interface
• Wide supply voltage range: 4V-12V
• Low quiescent current drain: 4mA
• 2.0cm x 2.0cm twig module
• Minimum external parts

Applications Ideas

• Simple microphone
• Sound detection

For all Grove users (especially beginners), we provide you guidance PDF documents. Please download and read through Preface – Getting Started and Introduction to Grove before your using of the product. DocumentsPlease visit our wiki page for more info about this product. It will be appreciated if you can help us improve the documents, add more demo code or tutorials. For technical support, please post your questions to our forum.

Technical Details

Dimensions	24mm x 20mm x 9.8mm
Weight	G.W 7g
Battery	Exclude
Operating Voltage Range	3.3/5 V
Operating Current(Vcc=5V)	4~5 mA
Voltage Gain(V=6V, f=1kHz)	26 dB
Microphone sensitivity(1kHz)	52-48 dB
Microphone Impedance	2.2k Ohm
Microphone Frequency	16-20 kHz
Microphone S/N Radio	54 dB

Part List

Grove – Sound Sensor

1
