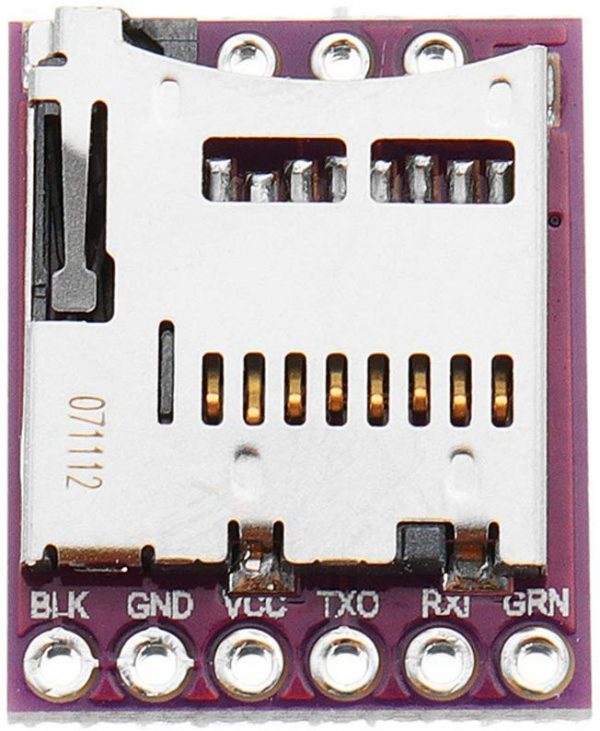

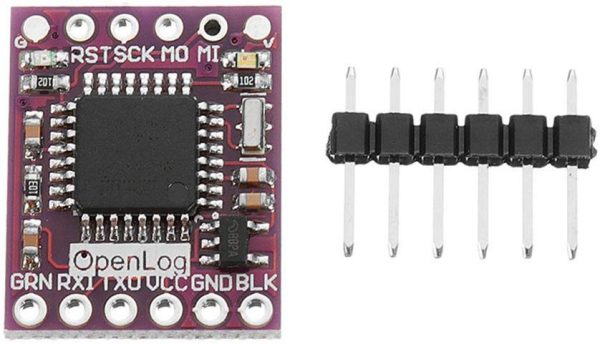

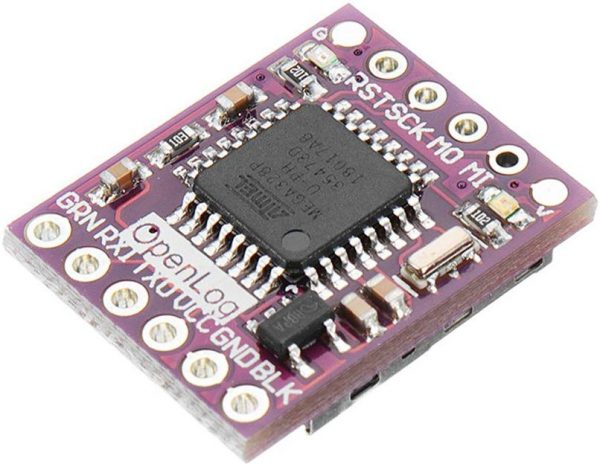

GY-Openlog 黑匣子 MicroSDHC 記憶卡 flash 記錄器 支援 UART 串口紀錄

描述

GY-Openlog 黑匣子 MicroSDHC 記憶卡 flash 記錄器 支援 UART 串口紀錄

此產品是一個數據記錄器，可通過uart通用串口將數據記錄在內存卡上，此功能類似於黑匣子，來記錄主設備發到串口的數據，並將數據以文本形式保存在內存卡上。此產品可用於帶有cleanflight固件的飛控板，連接到對應串口，通過上位機軟件cleanflight configurator的設置，可實現將無人機的重要運行數據記錄在內存卡上。並通過Blackbox flight data recorder軟件將飛行記錄回放分析。

注意：在第一次插入內存卡上電的後，內存卡上將生產config.txt文件，其中包換了串口的波特率參數，此參數可以修改，請將飛控的或主電路的串口波特率與記錄器的波特率保持一致。

參數：

• 輸入電壓3.3V~12V（推薦為3.3V~5V）
• 內存格式為FAT32，支持最大64GB內存
• UART串行接口
• 波特率可調
• 默認bootloader是pro mini atmega328P 5V 16mhz

技術參數：

1支持存儲到fat16/fat32格式tf卡里，存儲容量可達到32G

2具有簡單的命令行接口

3在電腦上改變tf卡內的config文件（如果是新卡，在插入卡後第一次上電，即會自動創建config文件），即可改變設置，比如波特率。不需要購買任何專門工具就可以改變串口設置，使其使用你的需求。

4三種模式：新建，添加，命令

5波特率可設置bps

6保證運行的最少連接為vcc，gnd，rx

7兩個led燈指示運行狀態

8輸入電壓3.3V到12V，最好3.3到5V。

9空閒電流2ma，最大記錄速率時6ma。
