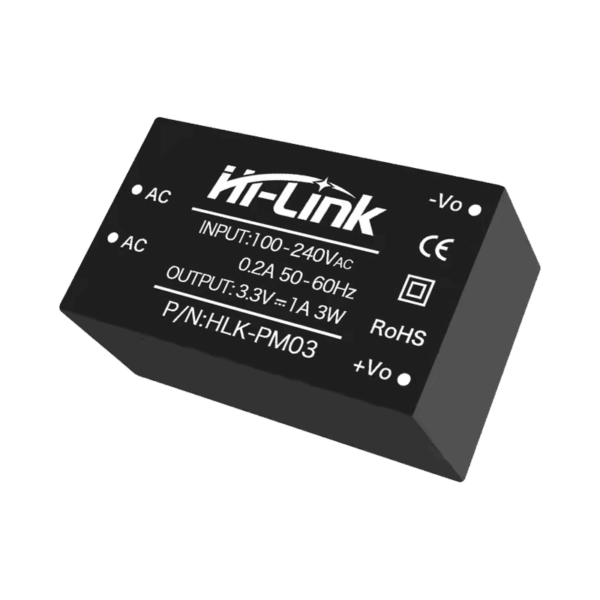

HLK-PM03 超小型電源模組 110/220v 轉3.3v 智能家居 AC-DC 隔離開關電源

描述

HLK-PM03 超小型電源模組 110/220v 轉 3.3v 智能家居 AC-DC 隔離開關電源

HLK-PM03 AC-DC 隔離電源模組110V 220v轉 3.3v 降壓電源模組。  電源模組滿足UL、CE要求，效率高、功率密度大並具備輸出過載短路保護功能，具有低波紋、低噪聲、空載損耗低的特點，是一款低能耗、綠色環保的產品。

1. 滿足 UL 、CE要求, 2. 超薄型、超小型
2. 全電壓输入（90~264Vac）
3. 低電波、低噪音
4. 输出過載短路保護功能
5. 效率高、功率大
6. 符合EMC及安規
7. 低功耗、空载損耗<0.1W



環境條件：
– 運行溫度：-20 + 60-儲存
溫度：-40 + 80-
相對濕度：595％ –
大氣壓力：80106 Kpa
– 海平面高度：2000 m
– 振動：振動係數10~500Hz，2G10min。 1週，60分鐘，沿X，Y，Z軸



電氣特性：

• 寬範圍輸入85-264VAC/70-350VDC輸入輸出隔離電壓3000VAC

  空載功耗≤0.1W

  工作溫度範圍：-25℃

  全封閉塑膠外殼，符合UL94V-0級別

  高輸出短路過流保護及自我恢復膠灌封，防塵、防潮、防震、阻燃

  符合UL/CE/EMC及安全測試要求

  採用優質環保防水導熱材料

  可應用於醫療、工控、電力、儀器、通訊、鐵路等領域

  環境條件

  工作溫度-25—+60℃

  儲存溫度-40—+80℃

  相對濕度5—95%

  熱學方法 自然冷卻

  大氣壓力80—106Kpa

  海拔≤2000米

  振動 振動係數 10~500Hz，2G10min./1cycle，沿X、Y、Z軸各60min 符合二級公路運輸要求

  輸入特性（室溫測試）

  額定輸入電壓100-240Vac

  輸入電壓範圍 85-264VAC/70-350VDC

  最大輸入電壓270VAC

  最大輸入電流≤0.1A

  輸入突波電流≤10A

  輸入低電平啟動≤50mS

  輸入電壓效率 ≤69%/70%(110/220VAC)

  外部保險絲建議1A/250Vac或10Ω線繞電阻，慢速熔斷

  輸出特性

  滿載 額定輸出電壓3.3±0.2%

  負載調整率 ±0.5%

  通斷過衝幅度5mS(​​115VAC/60mS,220VAC)

  輸出過電流保護 輸出最大負載 110-150% A

  漣波/雜訊 ≤70mVp-p(Typ:50)

安全特性：
– 輸入0.5A UL認證保險;
-PCB板採用雙面覆銅板製作，材料為94-V0防火等級;
– 安全標準：符合UL1012，EN60950，UL60950 –
絕緣電壓：I / PO / P：2500VAC –
絕緣電阻：I / PO / P> 100M歐姆/ 500VDC 25 70％RH –
導電和輻射：符合EN55011，EN55022 （CISPR22）
– 靜電放電：IEC / EN 61000-4-2 4級8kV / 15kV-
RF輻射抗擾度：IEC / EN 61000-4-3



HLK-PM03 AC-DC 220V to 3.3V Step-Down Power Supply Module Intelligent Household Switch Power Supply Module

• Hi-Link Latest Power Supply Module, Suitable For Smart Home Switch Control Device, Small Volume, Low Current, Input Voltage Range, Is The Best Choice Of Smart Home.
• The Product Design As To Meet The Requirements Of UL, CE Safety Certification.
• Safety And Electromagnetic Compatibility,  Safety Design Temperature
• The Shell Surface Maximum Temperature Does Not Exceed 60 Degree
• Vibration Coefficient Of 10 ~ 500 Hz, 2 g10min. / 1 Cycle, 60 Min. Each Along The X, Y, Z Axes

Product Features:

• 1. The Ultra-Thin, Subminiature
  2. The Full Voltage Input (90 ~ 264 Vac)
  3. Low Ripple And Low Noise
  4. Output Overload Short Circuit Protection Function
  5. High Efficiency And Power Density
  6. Product Design To Meet The EMC And Safety Testing Requirements
  7. Low Power Consumption, Green Environmental Protection, No-Load Loss < 0.1 W Aging And
  8.100% Load Test
  9. Meet The Requirements Of UL, CE
