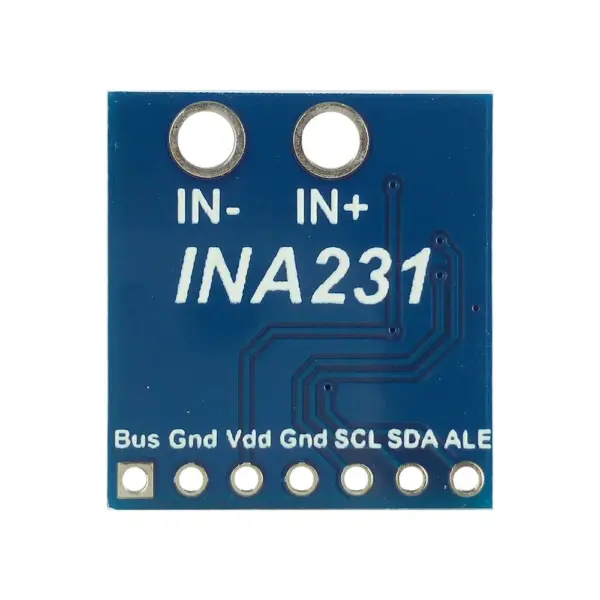

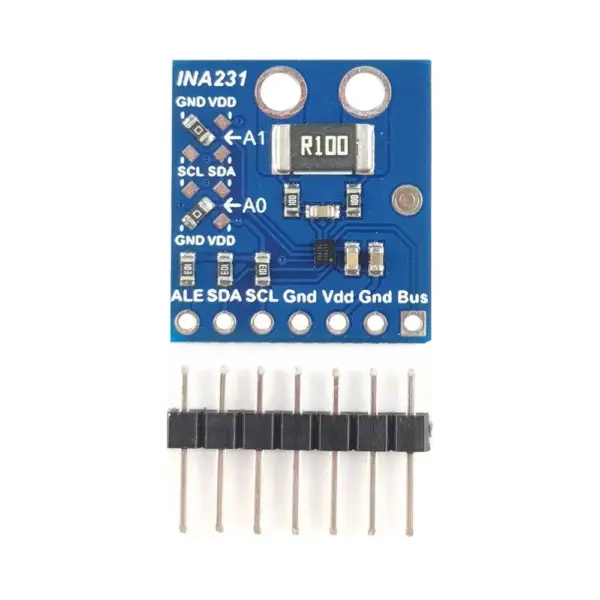

INA231 電流/電壓/電源監測模組 具警示功能並採用 wcsp 的 28V、16 位元、i2c 輸出

描述

INA231 電流/電壓/電源監測模組 具警示功能並採用 wcsp 的 28V、16 位元、i2c 輸出

INA231是一款電流分流和功率監控器，具有1.8V兼容的I2C接口，支援16個可編程地址。INA231監測電流分流器的電壓降和總線供電電壓，如果數值超出程式化的範圍，將通過警報引腳提供增強的保護。可編程的校正值、轉換時間和平均值，再加上內部乘法器，可直接讀取安培數和瓦特數，從而降低主機處理的工作量。

INA231由德州儀器（Texas Instruments）開發的電流和電壓監測器。這個器件的主要功能是測量電路中的電流和電壓，並提供相應的數據，這對於設計和監控電源系統非常有用。

以下是一些INA231的主要特點和功能：

1. 電流監測： INA231具有高精度的電流感測功能，可以監測電路中的電流變化。這對於確保電源供應在額定值以內運作非常重要。
2. 電壓監測： 除了電流，INA231還能測量電路中的電壓。這有助於確保電源系統的穩定性和安全性。
3. 數位界面： INA231通常具有I2C或 SMBus等數位界面，使得與微控制器或其他數位系統連接變得更加方便。
4. 高精度： INA231通常提供高精度的電流和電壓測量，這使得它適用於對精確度要求較高的應用場景。
5. 電源監測： 通過電流和電壓的測量，INA231還可以計算和提供有關電源功率的信息，這對於節能和效率優化非常重要。
6. 保護特性： INA231通常還具有一些保護特性，例如過流保護和過壓保護，有助於保護電源系統免受損壞。

文件與資源

• Arduino 函數庫
• DataSheet 與資料下載

這種型號的器件通常應用在需要實時監測電流和電壓的場景，例如電源管理、電池管理、嵌入式系統等。在這些應用中，INA231提供了對電源狀態的詳細信息，有助於系統的穩定運作和維護。

The INA231 is a current and voltage monitor developed by Texas Instruments. The primary function of this device is to measure current and voltage in a circuit, providing corresponding data crucial for designing and monitoring power systems.

Here are some key features and specifications of the INA231:

1. Current Monitoring: The INA231 features high-precision current sensing for monitoring variations in the circuit’s current.
2. Voltage Monitoring: It can measure voltage within the circuit, offering essential information for the stability of the power system.
3. Digital Interface: The INA231 is equipped with a digital interface, typically supporting I2C or SMBus, facilitating connectivity with microcontrollers or other digital systems.
4. High Precision: It provides high-precision measurements of current and voltage to ensure accurate power monitoring.
5. Power Calculation: Through current and voltage measurements, the INA231 can calculate and provide information about power consumption.
6. Temperature Monitoring: Some models of the INA231 include a built-in temperature sensor for monitoring component temperature.
7. Low Power Consumption: Designed with low power consumption, suitable for energy-efficient and long-duration applications.
8. Protection Features: Often includes features like over-current protection and over-voltage protection to safeguard the power system from damage.
9. Power Supply Range: The INA231 is adaptable to different power supply ranges to meet the requirements of various applications.
10. Application Areas: Primarily used in scenarios requiring real-time monitoring of current and voltage, such as power management, battery management, and embedded systems.
11. Output Interface: Provides a digital interface for convenient communication with other devices or systems.
12. Programmable Gain: Some models support programmable gain to offer a more flexible current measurement range.
13. Supply Voltage: The INA231 supports a wide range of supply voltages, making it suitable for various application scenarios.

特性

1. 總線電壓感應範圍為0V 至28V
2. 高側或低側感應
3. 電流、 電壓、 和功率報告
4. 高精度：
   – 0.5% 增益誤差（最大值）
   – 50μV 偏移（最大值）
5. 可設定取平均選項
6. 可程式警報閾值
7. 1.8V I2C 相容
8. 電源運作範圍： 2.7V 至5.5V
9. 啟動模式選項：INA231A：有效轉換
10. 尺寸：18*19.4mm
