INMP441 全向麥克風模組 MEMS 高精度低功耗 I2S接口支持ESP32

描述

INMP441 全向麥克風模組 MEMS 高精度低功耗 I2S接口支持ESP32

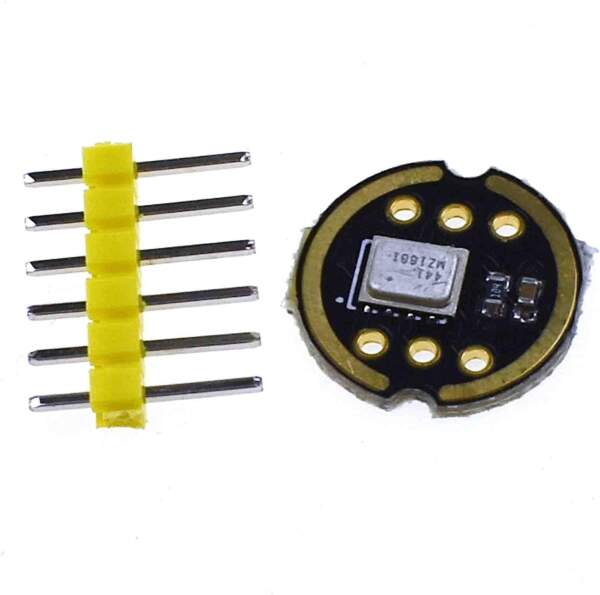

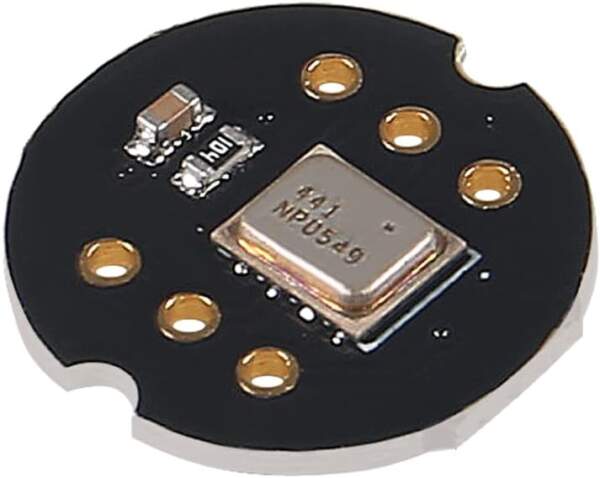

INMP441 全向麥克風模組 是一款高性能，低功耗，數字輸出，帶底部端口的全向MEMS麥克風。該完整的INMP441解決方案由一個MEMS傳感器，信號組成調節，模數轉換器，抗混疊濾波器，電源管理和行業標準的24位I ² S接口。I ² S接口允許INMP441直接連接到數字處理器，如DSP和微控制器，無需使用用於系統中的音頻編解碼器。INMP441具有高信噪比，是一款出色的選擇近場應用。INMP441具有扁平寬帶頻率響應，導致自然聲音高清晰度。

關於 I2s

I²S或I2S（英語：Inter-IC Sound或Integrated Interchip Sound）是IC間傳輸數位音訊資料的一種介面標準，採用序列的方式傳輸2組（左右聲道）資料。I2S常被使用在傳送CD的PCM音訊資料到CD播放器的DAC中。由於I2S將資料訊號和時脈訊號分開傳送，它的抖動（jitter）失真十分地小

產品特性：

• 1.具有高精度24位數據的數字I ² S接口
• 2.高信噪比為61 dBA
• 3.高靈敏度-26 dBFS
• 4.從60 Hz到15 kHz的穩定頻率響應
• 5.低功耗：低電流消耗1.4 mA
• 6.高PSR ：-75 dBFS

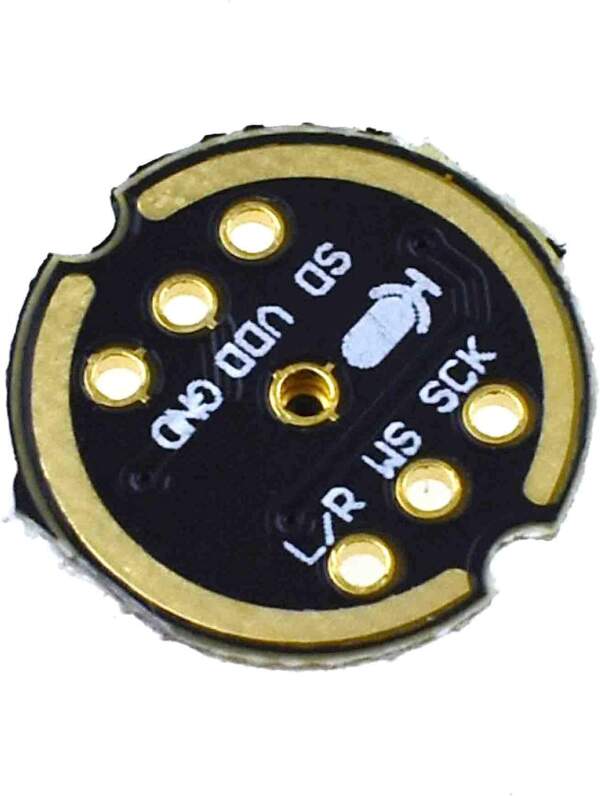

接口定義：

• SCK ：I ² S接口的串行數據時鐘
• WS ：用於I ² S接口的串行數據字選擇
• L/R ：左/右聲道選擇。
• 設置為低電平時，麥克風在I ² S幀的左聲道輸出信號。
• 設置為高電平時，麥克風在右聲道輸出信號
• SD ：I ² S接口的串行數據輸出。
• VCC ：輸入電源，1.8V至3.3V.
• GND:電源地

INMP441 Omnidirectional Microphone I2S Interface Digital Output Sensor Module Supports for High Precision Low Power Ultra Support ESP32

• The INMP441 is a high performance, low power, digital output, omnidirectional MEMS microphone with bottom port. The complete INMP441 solution consists of a MEMS sensor, signal conditioning, analog to digital converter, anti-aliasing filter, power management and industry standard 24-bit I2S interface.
• The INMP441 is available in a thin 4.72 x 3.76 x 1 mm surface mount package. It is reflow- solder compatible with no sensitivity degradation. The INMP441 is halide free.
• The INMP441 has a high signal-to-noise ratio and is an excellent choice for near field applications. The INMP441 has a flat wideband frequency response that results in high definition of natural sound.
• SCK: Serial data clock for I2S interface; WS: Serial data word selection for I2S interface; L/R: Left/Right channel selection.
• Applications: Teleconferencing Systems; Remote Controls ; Gaming Consoles; Mobile Devices ;Laptops Tablets ;Security Systems
