LM2596HV 輸入4.5-60v 降 3-35V 可調降壓穩壓模組 48V 可輕鬆駕馭

描述

LM2596HV 輸入4.5-60v 降 3-35V 可調降壓穩壓模組 48V 可輕鬆駕馭

輸入電壓範圍： 直流4.5V ~60V (輸入的電壓必須比要輸出的電壓高1.5V以上 。不能升壓)

輸出電壓範圍： 直流3V~35V 電壓連續可調，高效率(最大92%)最大輸出電流 為3A。

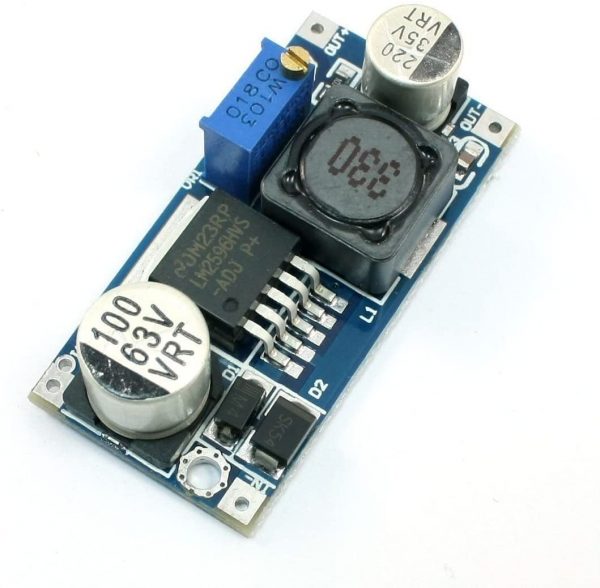

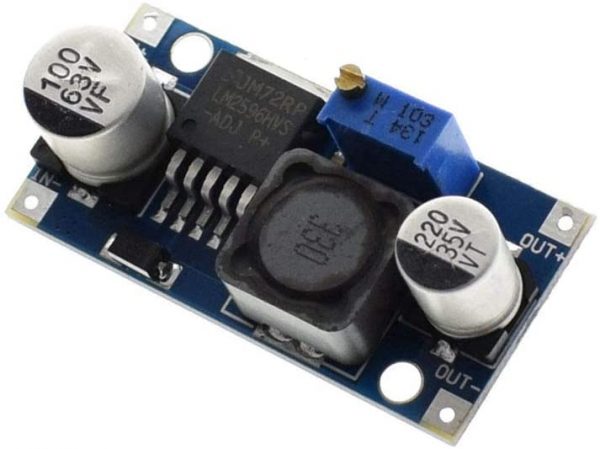

LM2596HV 輸入4.5-60v 降 3-35V 可調降壓穩壓模組 全部使用進口貼片鋁電解電容，高Q值大功率電感。另外每一 片板都經過嚴格的技術測試，全部檢測完畢使用獨立的抗靜 電保護袋封裝。 特別設計2個螺絲固定孔；輸入輸出四個焊點均設置有排針固 定孔，間距均為100mil整數倍，方便批量應用在產品中。 注意事項： 長時間工作建議在電壓48V內,電流2.5A以內使用，同時加上散熱片 (10W以上輸出)； 由於是降壓模塊,為了保證輸出穩定,請保持最小1.5V壓差。

電壓調節: 接入電源(4.5V~60V)，調整藍色電位器旋鈕(一般順時針旋轉 升壓,逆時針旋轉降壓)並用電表監測輸出電壓達到需要電壓 為止。

接線方式:

• 1.焊接，直接將電源線焊在輸入(輸出)端口。
• 2.焊插針，可以通過引線插入插針或者插在洞洞板上使用

應用例子: 1.車載穩壓電源，只需要將本模塊輸入端接上汽車點煙嘴供 電，就可以調節電位器,輸出電壓就可以在1.25~30V任意調整 ，為您的手機、MP3、MP4、PSP充電等許多設備供電，非常簡 單方便。 2.給電子設備供電，當設備需要3~35V供電而手裡對應電壓電 源時，用這個模塊就可以方便的把電壓調到所需電壓，解決 困擾。 3.系統工作電壓測試，做項目時可以使用本模塊調試出各種 電壓測試系統工作電壓範圍，非常輕鬆方便。採用NS進口全新原裝LM2596HV-ADJ，以及三洋原裝貼片電解電容，經專業設備老化實驗測試，模組在輸入60v輸出調至3A的情況下能長時間穩定工作！

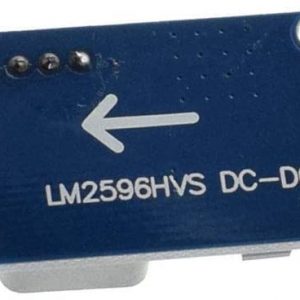

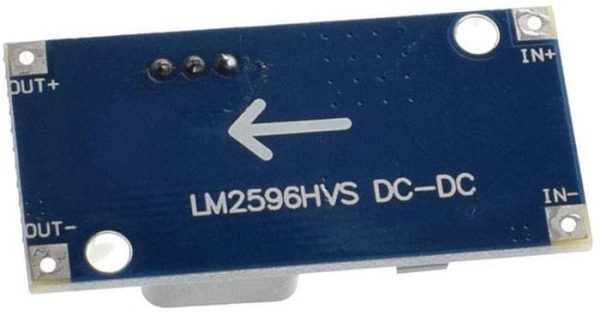

LM2596HVS LM2596HV DC-DC Adjustable Step Down Buck Converter Power Module

• Specification: It’s LM2596HVS Not LM2596S Chip,please know it , Type / name:LM2596HVS DC-DC step-down module
• Input Voltage:4.5V ~ 53V , Output Voltage:3V ~ 40V , Output Current:3A (max) , Conversion efficiency:92% (the highest)
• Output Ripple:<30mV , Switching frequency:150KHz , Operating Temperature:-45 C~ +85 C , Size:43mm * 21mm * 14mm (L * W * H)

voltage to 1.5V or more high. Could not boost)
Output voltage range: DC 3V to 40V voltage is continuously adjustable, high efficiency (up to 92%) the maximum output current of 3A.
Measured 12V input, 5V output current is 1A load regulation rate of less than 1%
Note: This is the step-down module, the input voltage must be higher than the output voltage.
Output current is greater than 2.5A (or output power greater than 10W) to work long hours, please add heat sink
