MAX6675 工業型 K型熱電偶 溫度感測器 高溫量測可達 1024度 C

描述

MAX6675 工業型 K型熱電偶 溫度感測器 高溫量測可達 1024度 C

◎ MAX6675 是美國 MAXIM 公司生產的帶有冷端補償、線性校正、熱電偶斷線檢測的 12位元 分辨率 K型熱電偶轉換器
◎ 只要用五條杜邦線將本模組和 MCU 的 IO 埠連接在一起，就可以使用 SPI協定 直接讀取熱電偶的溫度數值

• ◎ 測溫範圍：-200℃–1300℃【測試程式為0-1023℃】
• ◎ 溫度分辨率為：0.25°C
• ◎ 工作電壓範圍廣：DC3. 0 ~ 5. 5V，工作電流50mA
• ◎ 模組接腳：GND、VCC、SCK、CS、SO
• ◎ 簡單的 SPI 溫度值輸出
• ◎ 晶片內冷端補償
• ◎ 高阻抗差動輸入
• ◎ 熱電偶斷線檢測
• ◎ 2000V的ESD信號

適用範圍：單晶片愛好者、學生、科研單位實驗、樣機開髮用；室溫測量、汽車改裝、汽車空調、冰箱、冷櫃、中低溫乾燥箱；冷凍庫、糧倉、儲罐、電訊機房、電力機房、電纜線槽等測溫；軸瓦、缸體、紡機、空調、狹小空間工業設備測溫

• 工作電壓：DC5V
• 工作電流：50mA
• 溫度測量範圍：-200°C – 1300°C [0-1023°C的測試程序]
• 溫度測量精度：±1.5°C
• 溫度分辨率：0.25°C
• 輸出模式：SPI數字信號
• 帶有固定安裝孔，便於固定安裝。
• 存儲溫度：-50〜150°C
• 模塊重量：4克
• 模塊尺寸：25mm * 15mm * 13mm

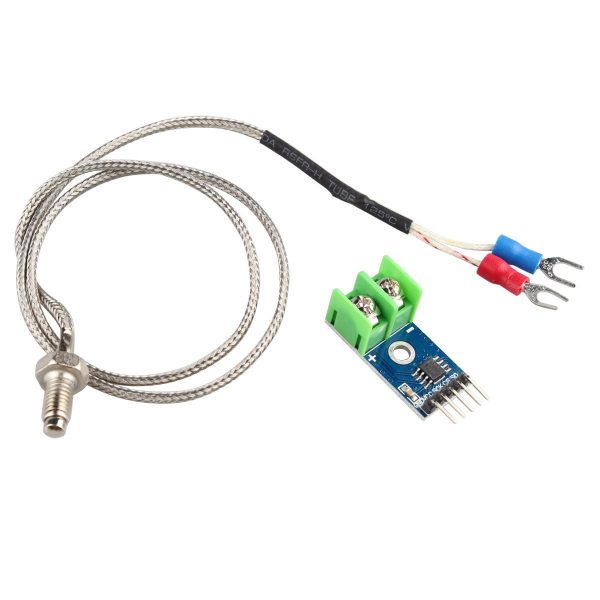

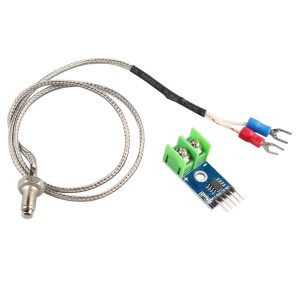

MAX6675 Module + K Type Thermocouple Thermocouple Sensor Temperature 0~1024 for Arduino

Description:

• Working voltage: DC5V
• Operating Current: 50mA
• The temperature measuring range: -200°C  – 1300 °C [Test procedure for 0-1023 °C]
• The temperature measurement accuracy: ± 1.5 °C
• The temperature resolution: 0.25 °C
• The output mode: SPI digital signal
• With a fixed mounting holes for easy fixed installation.
• Storage temperature: -50 ~ 150 °C
• The module weight: 4g
• Module size: 25mm * 15mm * 13mm
• This module is only for reference routines and instructions, please note left after shoot-mail or contact sales technical hair item.

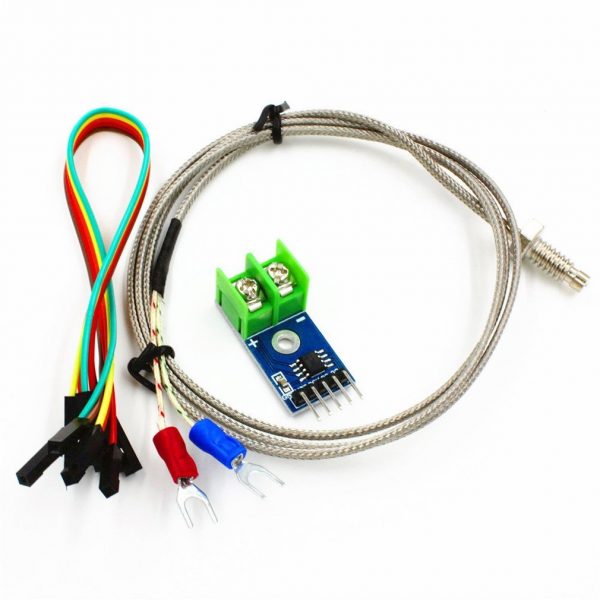

Package List:

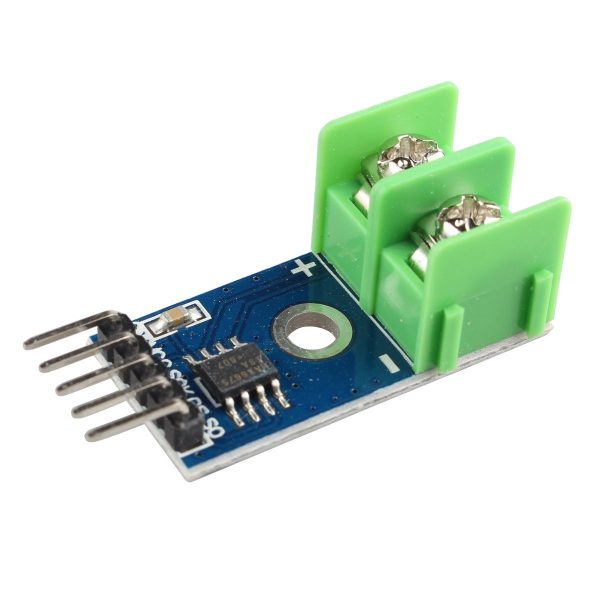

• • 1xSainSmart MAX6675 module

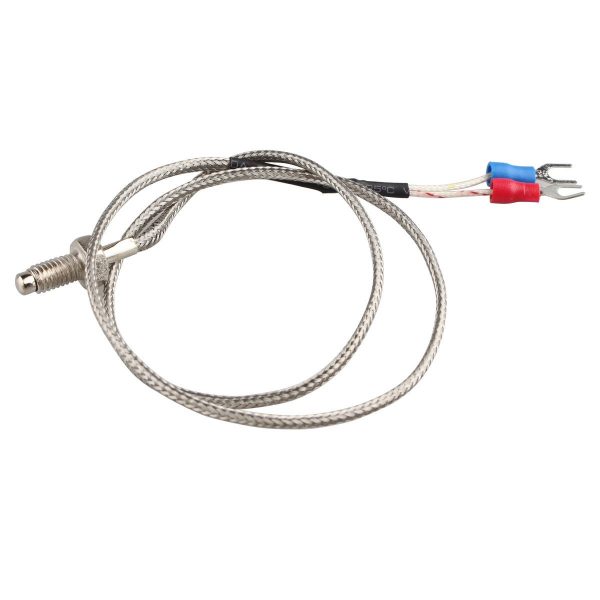

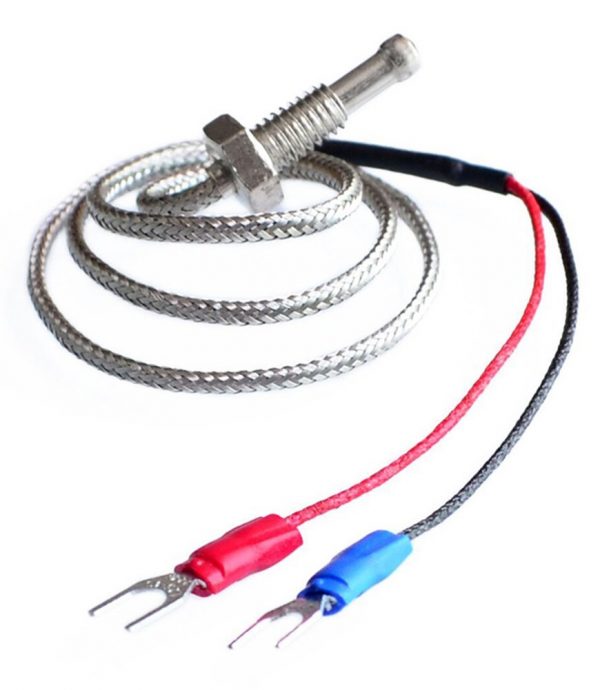

  • 1xSainSmart K-type thermocouple
  • 1xSainSmart DuPont line
