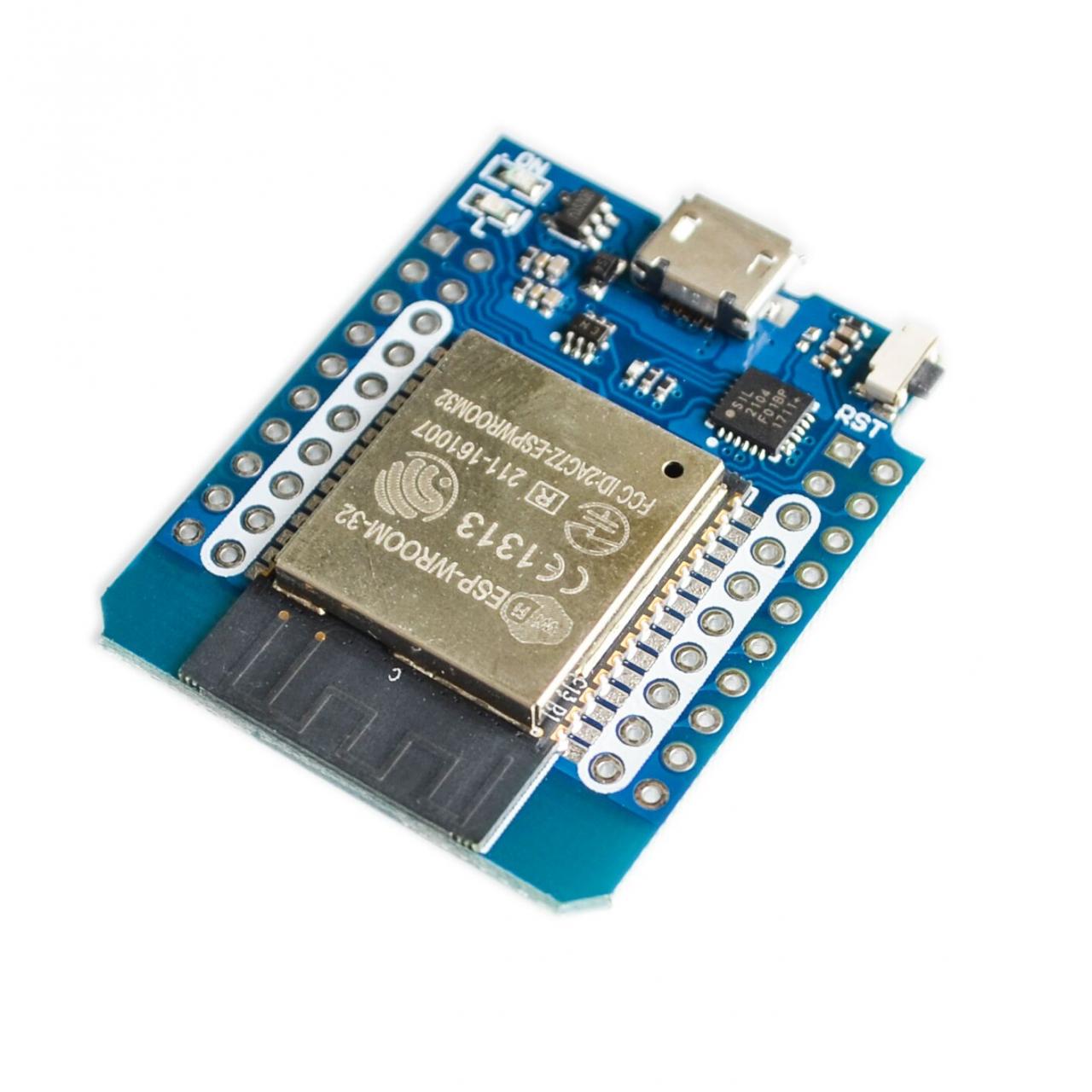

MH-ET LIVE ESP32 MiniKit 微型開發板 最小 ESP32 開發平台 支援藍芽與 WIFI

描述

MH-ET LIVE ESP32 MiniKit 微型開發板 最小 ESP32 開發平台 支援藍芽與 WIFI 通吃 Wemos Mini（ESP8266）各式模組開發的各種屏蔽的優勢。

ESP-WROOM-32 是一款通用型Wi-Fi+BT+BLE MCU 模組，功能強大，用途廣泛，可以用於低功耗傳感器網絡和要求極高的任務，例如語音編碼、音頻流和MP3解碼等。此款模組的核心是 ESP32-D0WDQ6晶片*，具有可擴展、自適應的特點。兩個CPU核可以被單獨控製或上電。時鐘頻率的調節範圍為80 MHz到240 MHz。用戶可以切斷CPU的電源，利用低功耗協處理器來不斷地監測外設的狀態變化或某些模擬量是否超出閾值。ESP32還集成了豐富的外設，包括電容式觸摸傳感器、霍爾傳感器、低噪聲傳感放大器，SD卡介面、乙太網介面、高速SDIO ／ SPI、UART、I2S和I2C等。

ESP32-D0WDQ6 內置兩個低功耗Xtensa® 32-bit LX6 MCU。片上存儲包括：

• 448 KB 的ROM，用於程式啟動和內核功能調用。
• 用於數據和指令存儲的520 KB 片上SRAM。
• RTC 中8 KB 的SRAM，即RTC 慢速存儲器，可以在Deep-sleep 模式下被協處理器訪問。
• RTC 中8 KB 的SRAM，即RTC 快速存儲器，可以在Deep-sleep 模式下RTC 啟動時用於數據存儲以及被主CPU 訪問。
• 1 kbit 的eFuse，其中256 bit 為系統專用（MAC 位址和晶片設置）；其餘768 bit 保留給用戶應用，這些應用包括Flash 加密和晶片ID。
• ESP-WROOM-32集成了4MB的SPIFlash



MH-ET LIVE ESP32 MiniKit 微型開發板 的核心是時鐘頻率高達240 MHz的雙核或單核Tensilica Xtensa LX6微處理器。ESP32與內置天線開關，RF巴倫，功率放大器，低噪聲接收放大器，濾波器和電源管理模塊高度集成。ESP32專為移動設備，可穿戴電子產品和IoT應用而設計，通過節能功能實現了超低功耗，這些功能包括高分辨率時鐘門控，多種功耗模式和動態功耗縮放。

ESP32 MH-ET MiniKit 開發板包括ESP32 SoC，USB轉串口（CH340G）IC和所有必需的無源組件，可隨時插入計算機的USB端口並加載自定義固件。與其他ESP32開發板，MH-ET  MiniKit 提供了一種廉價的解決方案，用於製造可連接互聯網且可藍牙控制的設備。此外，它的佔地面積小，並附帶各種屏蔽，使其成為在有限空間內快速原型化IoT項目的理想解決方案。   儘管WeMos系列主板最初是為ESP8266開發的，但此 MH-ET MiniKit 的設計仍允許將 ESP32 與大多數原始擴展板一起使用。這代表了已經極好的生態系統的一個重要組成部分，用於開發支持Internet的應用程序（Internet of Things或IoT）。

特徵

• PCB安裝天線
• 板載Micro-USB連接器（即USB Micro-B）
• SoC：ESP32 FCC認證的Wi-Fi和藍牙模塊（ESP-WROOM-32模塊）
• USB轉串口：Silicon Labs CP2102 USB轉UART橋接器

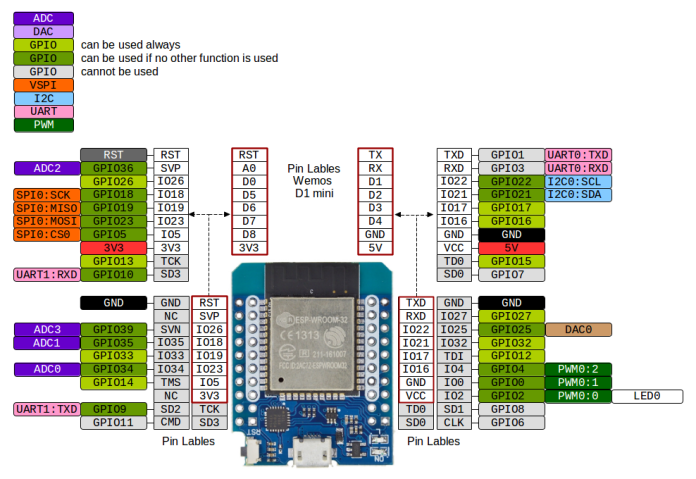

• GPIO：3×UART，3×SPI，2×I2S，18×ADC輸入通道，2×DAC輸出通道，2×I2C，每個GPIO引腳上可用的PWM /定時器輸入/輸出，OpenOCD調試接口，SDIO主/從（50 MHz），外部SPI閃存（最大16MB）和SD卡接口支持
• 尺寸：39mm×31mm
• 電壓調節 ：RT9013 500mA LDO
• 電源輸入：3.0〜5.5VDC







ESP32 MH-ET MiniKit Development Board | WeMos D1 Mini Compatible

The ESP32 MH-ET MiniKit Development Board includes the ESP32 SoC, USB-to-Serial (CH340G) IC, and all the necessary passive components, comes ready for plugging into your computer’s USB port and loading up custom firmware.

Similar to other ESP32 development boards such as our DevKit, the MH-ET MiniKit  offers an inexpensive solution for making internet-connected and bluetooth-controllable devices. Moreover, its small footprint and accompanying wide range of shields make it an ideal solution for quickly prototyping IoT projects in a compact amount of space.

Even though the WeMos family of boards was originally developed for the ESP8266, the design of this MH-ET MiniKit allows for using the ESP32 with most of the original shields. This represents a great addition to an already superb ecosystem for developing internet-capable applications (Internet Of Things or IoT).
