描述

Micro:Bit 環形 RGB 燈擴展板 可穿戴時鐘 圖形化編程 注意本產品不包含Micro:bit 主板

Micro:Bit 環形 RGB 燈擴展板 它可以是一個酷炫時鐘，一個定時器；也可以是一個幸運轉盤遊戲機；還可以是一個可穿戴的裝飾；或者是一個互動的彩色裝飾吊墜。只要裝上micro:bit主板，這個板載了24顆RGB燈的環形燈擴展板就是一個精美的創客互動作品。你可以通過板載的蜂鳴器變身成番茄計時器；通過板載的麥克風，變身成彩色音樂頻譜儀；我們還預留了P0、P1兩個外接端口，通過連接數量龐大的boson及Gravity傳感器，你可以創造出更多有趣的玩法。通過剪紙、亞克力等製作，你還可以為環形燈環套上各色新裝，中國春節的時候為他帶上紅色中國結，兒童節為他裝扮卡通臉譜，聖誕節為他蓋上雪花或者聖誕樹… …



特性

  • 支持USB接口供電，可直接使用充電寶供電，或者是電腦USB供電
  • 支持PH2.0接口供電，可使用電池盒或者鋰電池供電
  • 24顆RGB單線燈，1600萬色任意混色
  • makecode圖形化編程
  • 板載麥克風和蜂鳴器
  • 引出P0和P1接口，並配送連接線，支持boson模塊的擴展
  • 超薄的體積，更適合可穿戴及吊飾應用

產品參數及配置

  • 供電電壓：3.5~5V
  • WS2812單線RGB燈×24
  • 板載蜂鳴器×1
  • 板載麥克風×1
  • 接口數量：IO擴展（P0,P1）×2、PH2.0電源接口×1、USB電源接口×1

makecode實例教程

  • 點擊鏈接進入圖像化編程：https://makecode.microbit.org/
  • 裝備工作，首先添加燈環的軟件包，即加載燈環庫；步驟如下圖。

添加燈環軟件包

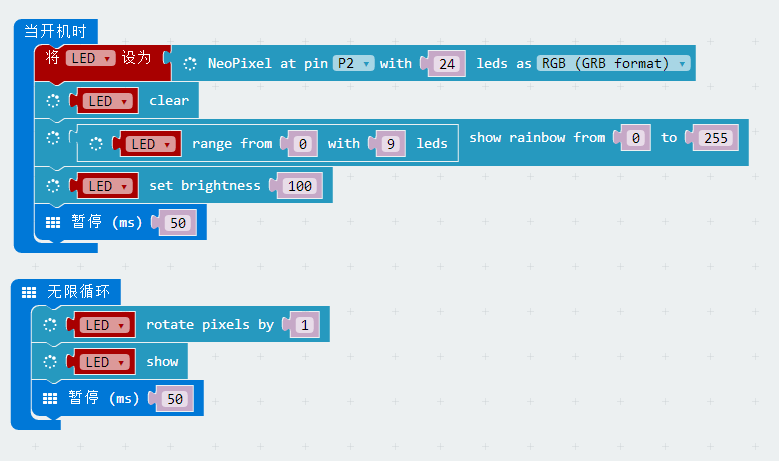

旋轉燈環

點擊鏈接進入圖形化源程序：旋轉燈環圖形化源程序

程序效果：

9顆RGB燈顯示9種顏色（漸變色），然後在燈環上這9顆RGB燈像流水燈一樣一直循​​環顯示這9種顏色。

旋轉燈環



從第0顆LED燈開始亮9顆燈

從第0顆LED燈開始亮9顆燈顏色範圍為0~255



設置LED燈的亮度為100



設置循環旋轉的速度

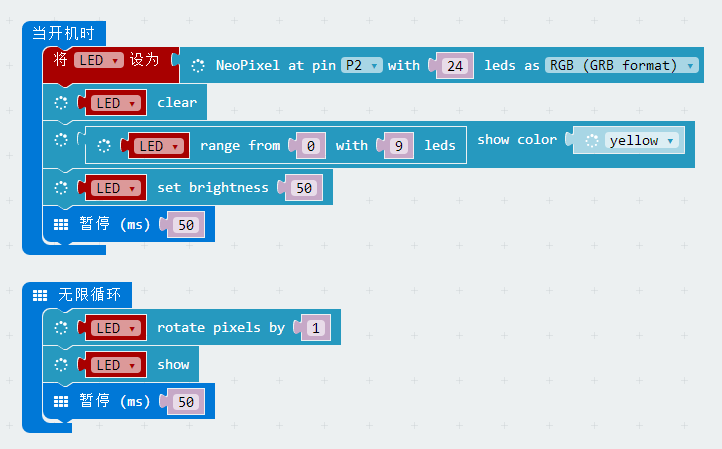

修改成純色旋轉效果

點擊鏈接進入圖形化源程序：黃色的旋轉燈環

純色旋轉效果

修改show color後面的顏色，可以得到其他的純色旋轉效果。

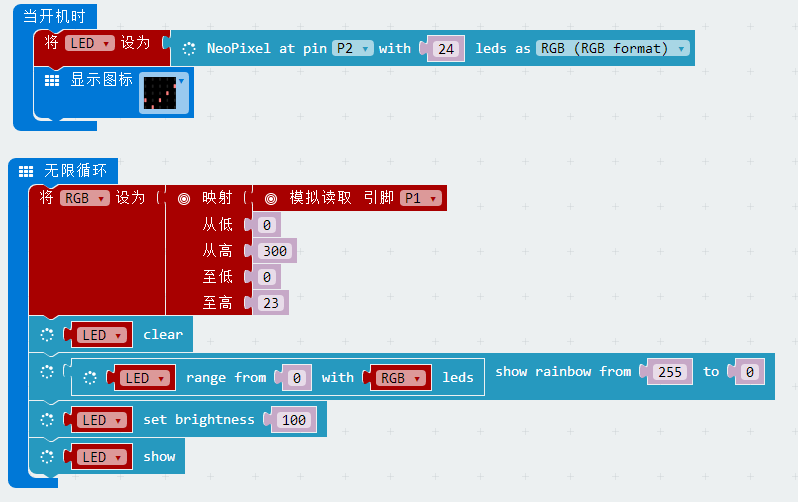

聲控燈環

點擊鏈接進入圖形化源程序：聲控燈環圖形化源程序

程序效果：

根據檢測到聲音的大小依次點亮24顆RGB燈，形成一個漸變跳動的光環。

聲控燈環

通過修改“映射”部分，0~300代表聲音的範圍，0~23代表24顆RGB燈。

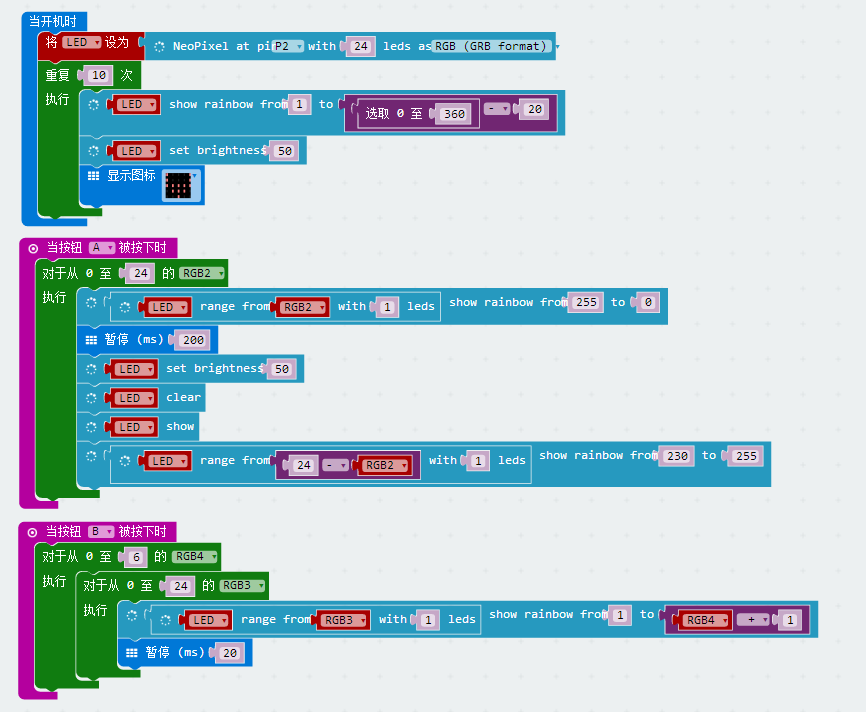

A,B鍵控制燈環

點擊鏈接進入圖形化源程序A,B鍵控制燈環

程序效果：

打開電源，首先是24顆RGB燈隨機顯示幾種顏色，當按下A鍵時，執行流水燈模式來回一圈；當B被按下時，燈環每20ms刷新一次顏色，共7種顏色。

A,B控制燈環

當打開電源開關時，24顆RGB燈隨機顯示顏色。

設置隨機數，顏色隨機顯示



當按下A鍵，雙向流水燈，正向、逆向同時進行。

正向流水燈



逆向流水燈



當按下B鍵，燈環每20ms刷新一次顏色。

顏色+1，一共顯示7種顏色



呼吸燈

呼，吸；亮，滅。燈環像呼吸一樣。點擊鏈接進入圖形化源程序：呼吸燈

程序效果：

24顆RGB燈同時亮紅色，亮度由弱變強，這樣循環著，像呼吸一樣。

呼吸燈



番茄計時器

番茄工作法是簡單易行的時間管理方法，時間設定為25分鐘，在這期間專注做一件事，直到時鐘響起。其實就是一個25分鐘的計時器。
點擊鏈接進入圖形化源程序：番茄計時器

程序效果：

按下A鍵啟動程序，每隔一分鐘點亮一顆主板上的led燈。等全部點亮時，蜂鳴器響，當按下B鍵時，停止蜂鳴器並停止計時。燈環每1秒刷新一次顏色。

番茄計時器



程序執行過程：
首先定義一些變量。如“X”,“Y”，“pressed”，“minutes”。
其中“X”,“Y”為microbit主板上的LED點陣坐標

點亮主板上的led燈

設置點陣

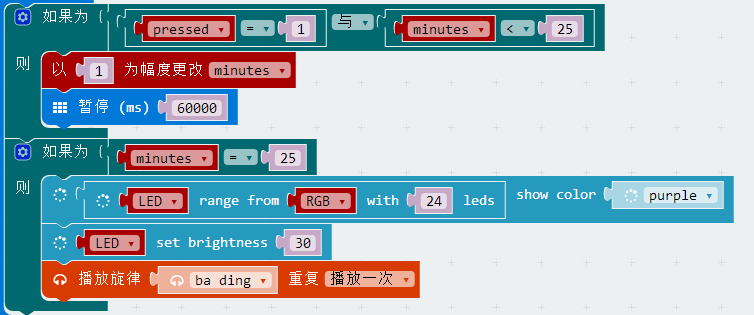

設置時間
在minutes<25;minutes+1;
當minutes=25時，蜂鳴器響

設置時間

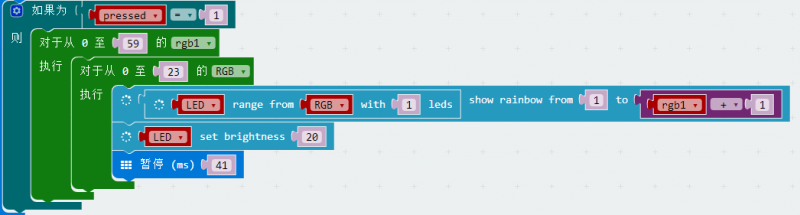

設置燈環效果
當A鍵按下，啟動燈環程序，每隔一秒刷新一次顏色

設置燈環效果



每顆RGB燈之間的時間間隔計算公式：60000ms(1min)/24(24顆RGB燈）/60（循環60次）≈41ms

micro: Circular RGB LED Expansion Board
















This board can be a cool clock, a timer, a Lucky Turntable Game, a wearable ornament, and an interactive colored pendant. With a micro:bit main board, this 24 RGB LEDs circular expansion board changes to an exquisite creator’s piece. You can turn it into a tomato timer via the onboard buzzer, and turn it into a colorful music spectrometer through the onboard microphone; There are two external ports P0, P1 in reserve, so you can get more ways to play by connecting a large number of boson and gravity sensors. With different paper-cuts and acrylics, you can put on a variety of new clothes for the expansion board. For example, put on red Chinese knot for it in Chinese New Year, put on the cartoon face for it at Children’s Day, put on the snow or Christmas tree for it at Christmas.
