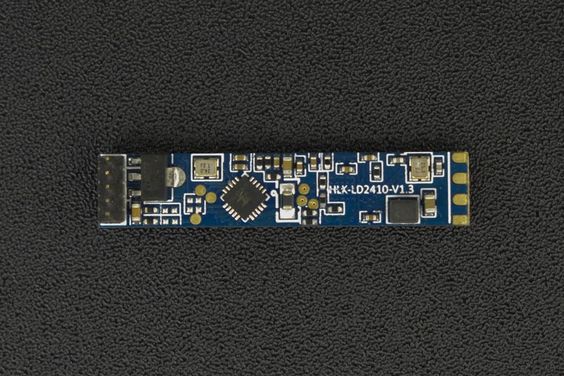

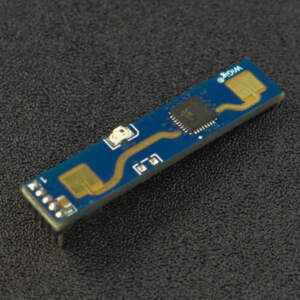

mmWave – 24GHz人體存在感測模組（6米） 距離

描述

mmWave – 24GHz人體存在感測模組（6米） 距離

這款 mmWave – 24GHz人體存在感測模組（6米） 距離 具備高靈敏度的24GHz人體存在感測雷達模組利用FMCW（頻率調變連續波）技術，在所設置的區域內檢測人體目標。結合雷達信號處理和精確的人體感測算法，可以實現對人體存在狀態的高靈敏度感測，可識別人體的移動和靜止狀態，並計算與目標的距離等輔助信息。

注意!! 本款產品不適用於 Arduino uno 與 nano 系列。支援 Arduino ATmega32u4 leonardo mini 開發板，適用於有兩組以上硬體串口 uart 的開發板比較方便使用。例如 ESP32 系列開發板

雷達模組的感測效果不受溫度、亮度、濕度、光強度等環境因素的影響。此外，FMCW雷達可以穿透物體，使得該模組在不開孔的外殼中也能良好工作。

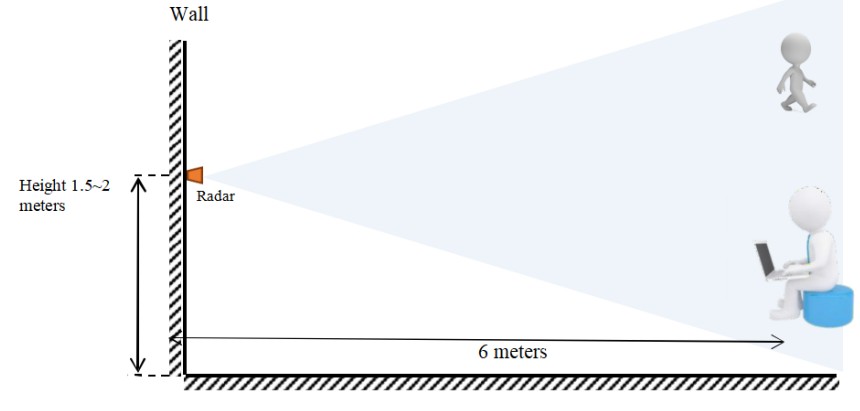

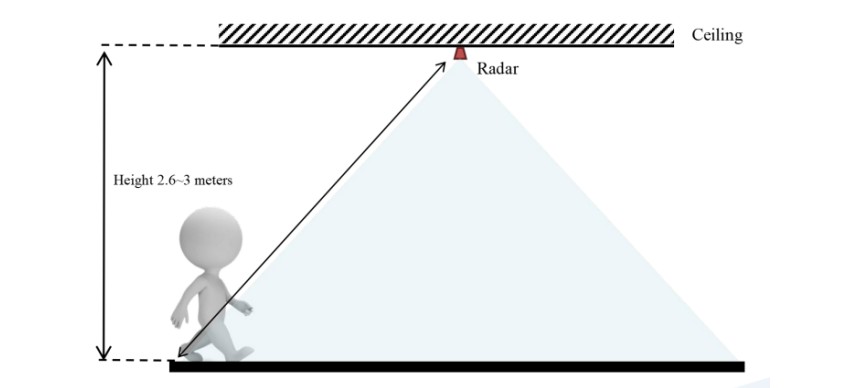

此微波雷達主要用於室內場景，以感測檢測區域內是否有移動或微移動的人體，並實時輸出檢測結果。它提供高達6米的感測距離和0.75米的分辨率。此外，它提供串行通信協議，因此用戶可以配置不同應用的感測距離範圍、感測靈敏度以及延遲時間。

該模組支持UART和GPIO（高電平和低電平）輸出。當與Arduino或其他控制器一起使用時，它可以靈活應用於各種項目，如智能燈控、廣告屏幕人體感應喚醒、紫外線光控和家庭安防等。

現代人對於生活品質的要求越來越高，而智能化家居已成為實現高品質生活的重要方式之一。在智能家居中，人體存在感應模組是不可或缺的一部分。它可以感知人體的存在，實現自動開關、智能調節、節能等多種功能。如果您正在尋找一個高效、可靠的人體存在感應模組，那麼我們的產品將會是您的最佳選擇。

我們的產品採用24GHz雷達技術，可以實現高精度、高靈敏度的人體檢測。不僅如此，它還擁有強大的防干擾能力，即使在複雜的環境下也能保持穩定的性能。此外，我們的產品支持智能化調節，可以根據不同的場景和需求進行靈活的設置，讓您享受更加舒適、節能的生活。

我們的產品非常適合應用在安防監控、智能家居、自動控制等多種場景。例如，您可以把它安裝在走廊、衛生間等地方，實現智能照明控制，讓您不必再手動開關燈光，也不必擔心燈光忘了關閉而浪費能源。同時，我們的產品也可以應用在商業場所，例如酒店、辦公室等，實現智能化節能控制，提高企業的運營效率和節能效果。

總之，我們的人體存在感應模組是一個高效、可靠、智能化的產品，可以為您的生活帶來更多便利和舒適。如果您有任何問題或需要了解更多信息，請隨時聯繫我們，我們的專業團隊將為您提供滿意的解決方案。

功能特點

• 5-12V 寬電源電壓範圍
• 高靈敏度，120° 寬檢測角度
• 可檢測距離長達6m，能夠輸出距離值

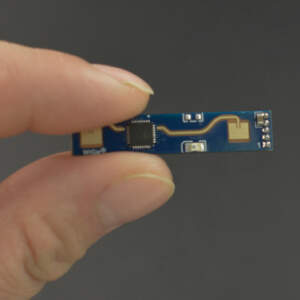

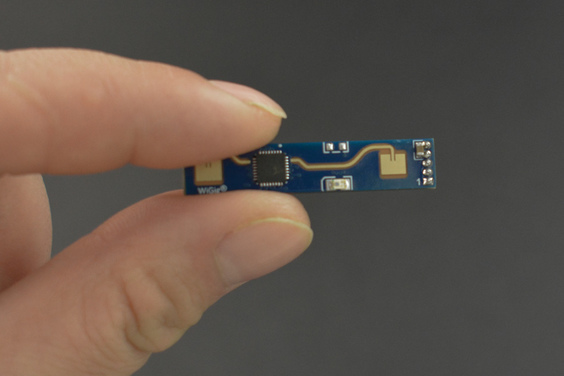

• 狹長形狀，寬度為7mm，體積小，易於嵌入
• 支援UART和GPIO（高/低電平）輸出

應用

• 智能照明控制
• 廣告屏幕人體感應喚醒
• 紫外線光控制
• 家居安防

規格

• 操作頻率範圍：24GHz-24.25GHz
• 調制方式：FMCW
• 工作電壓：DC 5V-12V
• 平均操作電流：80mA
• 檢測距離：0.75m-6m（測量盲區距離：30cm）
• 檢測角度：±60°
• 接口：UART和GPIO（3.3V I/O電平）
• 默認波特率：256000
• 距離分辨率：0.75m
• 掃描帶寬：250MHz
• 環境溫度：-40至85℃

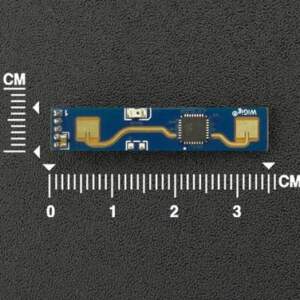

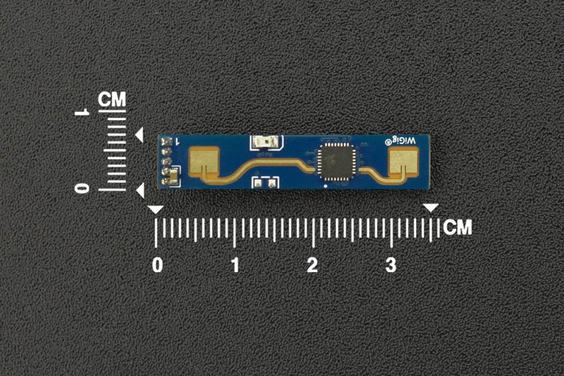

• 尺寸：7mm×35mm/0.28×1.38″
• 連接器：SH 1.27mm至DuPont 2.54

文件

• Product wiki
• 範例不用DFRobot的範例，請改用 https://github.com/ncmreynolds/ld2410

配送清單

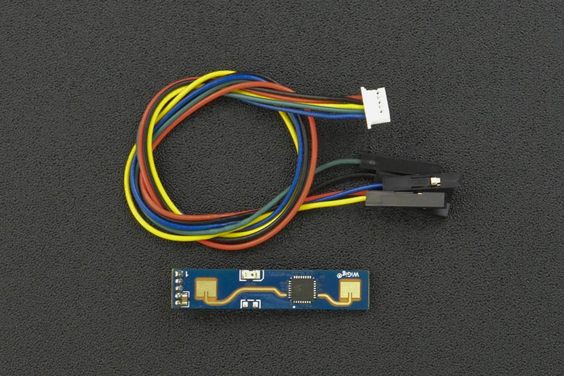

• 24GHz 人體存在感應模組 ×1
• 連接器 ×1

mmWave – 24GHz Human Presence Sensing Module (6 Meters)

This high-sensitivity 24GHz human presence sensing radar module utilizes FMCW (frequency-modulated continuous wave) to detect human targets in the set space. Combined with radar signal processing and accurate human sensing algorithm, it can achieve high-sensitivity sensing of human presence status, which can identify human body in motion and stationary state and calculate auxiliary information like the distance to the target.

The sensing effect of the radar module is insusceptible to environmental factors like temperature, brightness, humidity, light fluctuations, etc. Besides, FMCW radars can penetrate materials, which enables this module to work well in a shell without opening holes.

This microwave radar is mainly used in indoor scenarios to sense whether there is a moving or micro-moving human in the detection area and output the detection results in real time. It offers a sensing distance of up to 6 meters and a resolution of 0.75m. Besides, it provides serial communication protocol so users can configure the sensing distance range, sensing sensitivity in different intervals, and delay time for different applications.

The module supports UART and GPIO (high and low level) output. When used with Arduino or other controllers, it can be flexibly applied to various projects such as smart light control, human body induction wake-up of advertising screen, UV light control, and home security.

FEATURES

APPLICATIONS

SPECIFICATION

DOCUMENTS

SHIPPING LIST
