MODBUS 工業級 RS485 隔離器 RS485中繼器 放大器 距離延長器 抗干擾 抗雜訊

描述

MODBUS 工業級 RS485 隔離器 RS485中繼器 放大器 距離延長器 抗干擾 抗雜訊 最佳化RS-485 實現最小電磁干擾

MODBUS 工業級 RS485 隔離器 RS485 中繼器 是一種高性的能工業級 RS485 信號放大延長器。產品能夠自動感知數據流方向和通信波特率，不需要任何控製或握手信號，保證數據全透明傳輸。設備電源和通信信號完全隔離，同時具有浪湧保護、靜電保護等措施。具有傳輸距離遠、速率高、性能穩定可靠等特點。廣泛應用於考勤機、IC卡收費系統、自動化控制、門禁系統、停車場、食堂售飯系統、公路收費系統。

產品特點

• 1、工業級設計，通信完全隔離，性能穩定可靠，傳輸率最高達500Kbps ；
• 2、內置高品質DC/DC隔離電源模塊，實現端口之間的電氣隔離；
• 3、支持多機通訊，最多可連接128個節點，最遠傳輸距離1200米；
• 4、數據流自動控制技術，自動判別和控制數據傳輸方向；
• 5、多重保護措施：正負15KV的ESD防護，600W雙路TVS保護2.5KV通訊隔離；
• 6、供電電源寬範圍達9-36VDC，並具有防反接保護；

RS485 中繼器的主要用途是在 RS485 網路中延伸通訊距離及提高通訊穩定性。以下是它的幾個關鍵功能和用途：

1. 延長通訊距離

RS485 通訊的最大距離通常受限於信號衰減和雜訊干擾，大約在 1200 公尺左右。透過加入 RS485 中繼器，信號可以被重新放大並整形，進一步延伸通訊距離，每增加一個中繼器，距離可延伸至原本的限制範圍之外。

2. 增加節點數量

RS485 網路上設備節點的數量通常有限（一般是 32 個設備）。中繼器可以有效分割網路，讓每個分段都能支援更多的節點數量，增加整個網路的可擴展性。

3. 隔離和保護

RS485 中繼器通常內建電氣隔離功能，用於分隔不同的網路段，以保護主機設備不受過電壓、短路或其他電氣干擾影響，並提升整體的可靠性。

4. 減少信號干擾

在長距離通訊中，信號容易受到電磁干擾影響。中繼器能夠再生成信號，減少失真，確保通訊的準確性。

5. 分段網路結構

當 RS485 網路佈局複雜時，中繼器可以幫助分割為多段，讓每段網路可以更好地管理和維護。

使用場景：

• 工業自動化：如 PLC 和多台設備的集中監控。
• 智慧建築：控制多層樓的設備（如空調、照明系統）。
• 智慧農業：將遠程感測器與主控中心相連。
• 智能儀表：如電表、水表的集中讀取。

電氣參數

RS485E 設備適合在推薦值下長期穩定運行；設備在極限值下工作不會損壞，但可能導致性能下降；任何時候都不要超出極限值範圍，否則可能導致設備損壞!

項目/參數	推薦值（典型值）	極限值
工作電壓	DC：9-36V	DC：9-36V
額定功率	0.36W （9V/35mA；12V/27mA；24V/15mA）	0.5W
工作溫度	-30 ℃ 到70 ℃	-40 ℃ 到80 ℃
負責能力	1-128節點	128節點
通信距離	0-1200米	1200米
通信速率	300-500K bps	500Kbps

485佈線注意事項：

• 1. 485通信線必須用屏蔽雙絞線,最好多股備用，總長不超過1200米。
• 2. 佈線盡量遠離高壓電線，不要與電源線並行，更不能捆紮在一起。
• 3. 485總線一定要是手牽手式的總線結構,堅決杜絕星型連接和分叉連接。
• 4. 超出30台控制器或線長大於500米，必須採用485中繼器。
• 5. 交流供電的設備及機箱一定要真實接地,而且接地良好。
• 6. 用屏蔽線將所有485設備的GND地連接起來。
• 7. 在最後一台485設備的485+(A)和485-(B)上並接120歐姆的終端電阻。

通信採用RS-485總線的線材選用要求：

• 使用2芯屏蔽雙絞線
• 銅質，線徑0.5～0.75平方毫米，
• 阻抗38～88歐姆/公里，
• 容抗30～50納法/公里，
• 絞距20毫米的2芯屏蔽雙絞線(如果線的距離不超過500米可以適當降低線的標準，但必須為雙絞線）

總線限制：

由兩個或多個相互間具有物理連接的設備組成，總線上最多允許掛接128個設備，在不加中繼器的情況下，總線長度不大於1200米。系統總線不應出現分支情況，如分支不可避免，則必須滿足以下要求：

1.分支長度不大於10米；總線長度之和不超過800米；支線上的設備總數不得超過50個。

2.所有通信信號線應盡量遠離干擾源，信號線應走弱電井，不能與強電（如220伏住宅電源）或射頻信號線路（如CATV、大信號音頻線）並行走線，若並行走線，距離應大於0.5米。

3.所有線路的接點必須採用焊接或鏍絲卡緊的連接方式，並做防水及防潮處理，例如，可將對接點焊接後用防水膠帶纏緊或用環氧樹脂密封處理。

信號共地：

1.同一個網段上的所有設備必須具有統一的信號地，以避免共模干擾。

2.集中供電時，把同一個網段上的所有電源（包括通訊設備的自帶電源）的直流負極直接接到一起組成公共信號地，

此時信號地即直流電源地。

3. 單家獨立供電時，把同一個網段上所有總線設備的地（黑線）引腳接在一起，由此組成公共信號地。

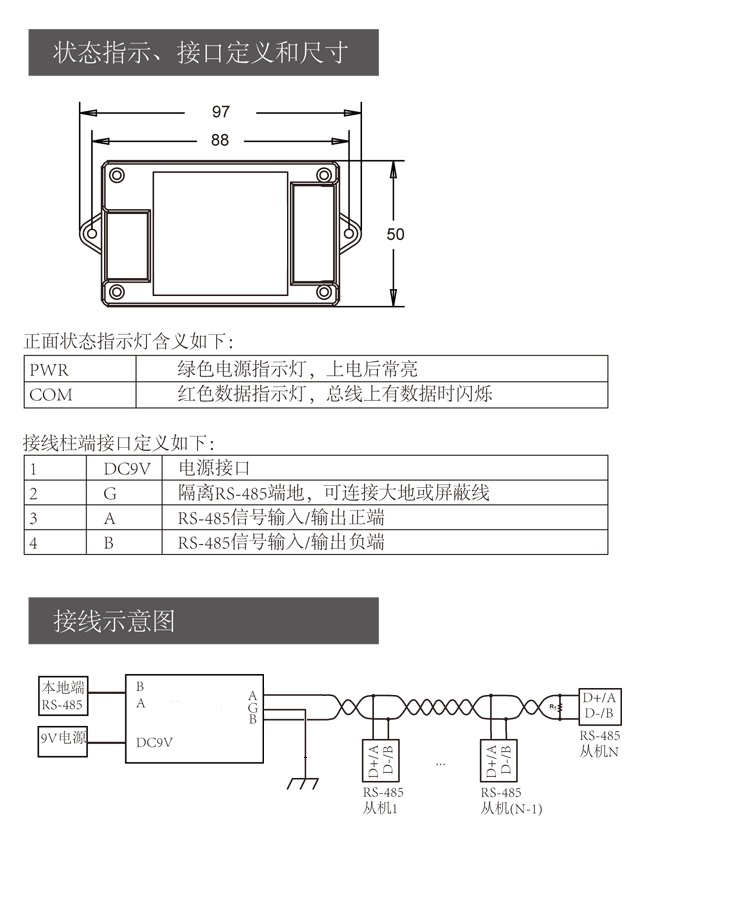

接線示意圖

          九：推薦幾個調試方法：

首先要確保設備接線正確，且嚴格合乎規範：

• 1、共地法：用1條線或者屏蔽線將所有485設備的GND地連接起來，這樣可以避免所有設備之間存在影響通訊的電勢差。
• 2、終端電阻法：在最後一台485設備的485+和485-上並接120歐姆的終端電阻來改善通訊質量。
• 3、中間分段斷開法：通過從中間斷開來檢查是否是設備負載過多通訊距離過長某台設備損害對整個通訊線路的影響等原因。
• 4、單獨拉線法：單獨簡易暫時拉一條線到設備，這樣可以用來排除是否是佈線引起了通訊故障。
• 5、更換轉換器法：隨身攜帶幾個轉換器，這樣可以排除是否是轉換器質量問題影響了通訊質量。
• 6、筆記本調試法：先保證自己隨身攜帶的電腦筆記本是通訊正常的設備，替換客戶電腦，來進行通訊，如果可以，則表明客戶的電腦的串口有可能被損害。

Industrial grade 485 isolator RS485 repeater amplifier distance extender

Isolated typeRS485ERepeater is a kind of high power industrial grade RS485 signal amplifier. Products can automatically sense data flow direction and communication baud rate, does not require any control or handshaking signals and to ensure the transparent data transmission. Equipment power supply and communication signal is completely isolated, at the same time with surge protection, electrostatic protection and other measures. Has the characteristics of long distance transmission, high speed, stable and reliable performance. Widely used in attendance machine, IC card charging system, automation control, access control system, parking lot, dining service system, highway toll system.

product features

• 1, industrial design, communication is completely isolated, stable and reliable performance,Transmission ratemostUp to 500Kbps;
• 2, built-in high-quality DC/DC power module, realize the electrical isolation between ports;
• 3,Support multi machine communicationThat can connect up to 128 nodes, far transmission distance of 1200 meters;
• 4, data flow automatic control technology, automatic control and data transmission;
• 5, multiple protective measures:ESD 15KV positive and negative protectionTVS, 600W dual 2.5KV communication isolation protection;
• 6, the power supply of wide range of 9-36VDC, and has anti polarity protection;
