MyoWare 2.0 肌肉感應基本套件 MyoWare 2.0 肌電感測器

描述

MyoWare 2.0 肌肉感應基本套件 MyoWare 2.0 肌電感測器

MyoWare® 2.0 Muscle Sensor Basic Kit 是一個兼容Arduino的全方位肌肉電圖(EMG)傳感器套件，提供MyoWare 2.0生態系統中的最基本元素，讓您開始測量和可視化肌肉活動。只需安裝MyoWare 2.0 LED Shield，加上一些EMG傳感器貼片，將傳感器連接到肌肉群並屈曲！該套件還包括一把小螺絲刀，可輕鬆拆卸外殼，USB A到C電纜，可重新充電40mAh鋰離子電池，以及MyoWare 2.0參考電纜，可連接到大肌肉群。

此套件中包含的MyoWare 2.0 Muscle Sensor已經重新設計，採用新的易於使用，緊湊的設計和最新的芯片組，提高了傳感器的性能和可靠性。該傳感器通過測量肌肉的電位（通常稱為表面肌電圖(EMG或sEMG)）來測量肌肉活動。當你的大腦告訴你的肌肉屈曲時，它會向你的肌肉發送電信號，開始招募運動單元(產生肌肉力量的肌纖維束)。

你屈曲的越努力，招募的運動單元越多，產生的肌肉力量就越大。運動單元的數量越多，肌肉的電活動就越高。MyoWare 2.0 Muscle Sensor會分析肌肉的過濾和矯正的電活動，並輸出一個信號（0-VIN伏特，其中VIN表示電源的電壓），表示肌肉的屈曲程度。創新的插接連接系統消除了使用MyoWare 2.0 LED Shield時需要焊接連接的需要。藍色的10段條形圖提供了所測得信號的可視化表示。測量到的肌肉活動越多，板子上的LED顯示位階就會升高！

這個套件的結構是按照 MyoWare 2.0 肌肉傳感器指南中的獨立範例構建的，無需微控制器即可使用。它可以用來測量您在運動中用力的肌肉強度，作為教學工具，或為您的萬聖節服裝增添肌肉電氣風格！

不確定您的應用需要從 MyoWare 2.0 生態系統中使用哪個板卡組？請查看 MyoWare 2.0 肌肉傳感器開發套件。該開發套件包括 MyoWare 2.0 生態系統中的所有板卡和配件，可用於測試不同的配置。

注意：由於設備中安裝了電池，因此此項目可能需要更長的處理時間，因此不符合當天發貨政策。此外，這些電池不能通過地面或經濟方式運送到阿拉斯加或夏威夷。對此帶來的任何不便，敬請見諒。

MyoWare 2.0 肌肉傳感器和 LED Shield 不適用於診斷疾病或其他狀況，也不適用於治療、緩解、治愈或預防疾病，無論對人還是其他動物。

MyoWare 2.0 生態系統由與 MyoWare® 2.0 Muscle Sensor 輕鬆介面的 shields 所組成，該 Muscle Sensor 是一種低成本的 Arduino 相容式全能型肌電圖 (EMG) 傳感器，由 Advancer Technologies 提供。創新的連接器系統可讓使用者輕鬆地以緊湊低調的方式點擊 shields 在一起，並連接到微控制器的類比輸入以測量目標肌肉的原始、濾波和整流的電活動，消除了板之間銲接連接的需求。

本產品是與 Advancer Technologies 的 Brian Kaminski 合作的結果。每次銷售的一部分收益將用於產品支持和持續開發。

特色

MyoWare 2.0肌肉感測器的特點:

• 可穿戴設計
• 供應電壓
  • 最小值：+2.27V
  • 典型值：+3.3V至+5V
  • 最大值：+5.47V
• 輸入偏置電流
  • 250pA，最大1nA
• 反極性保護
• 三種輸出模式
  • 原始EMG
  • 整流
  • 包絡線
• 通過Shields可擴展
• MyoWare® 2.0肌肉感測器尺寸
  • 3個女性插針（電源和EMG包絡線輸出）
  • 3個男性插針（輸入電極）
• LED指示燈
  • VIN
  • ENV
• 參考電極跳線
• 專為微控制器設計
• 可調增益
• 板子尺寸 37.57mm x 35.90mm (1.48” x 1.41”)

文件與資源

• Board Dimensions
  • MyoWare 2.0 Muscle Sensor
  • MyoWare 2.0 LED Shield
• Hookup Guide
• Advancer Technologies: MyoWare® 2.0
  • Quickstart Guide (4.37MB)
  • Advanced Guide (9.00MB)
  • Patents ^[1]
• MCP73831 Datasheet
• Polymer Lithium Ion Battery (40mAh)
  • Datasheet
  • MSDS
• Arduino Reference Language: ArduinoBLE Library
• GitHub Example Repo
• MyoWare 2.0 Ecosystem Page

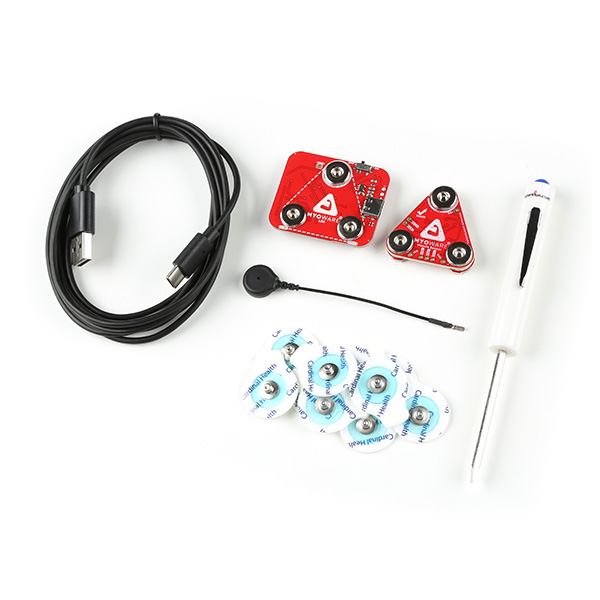

出貨清單

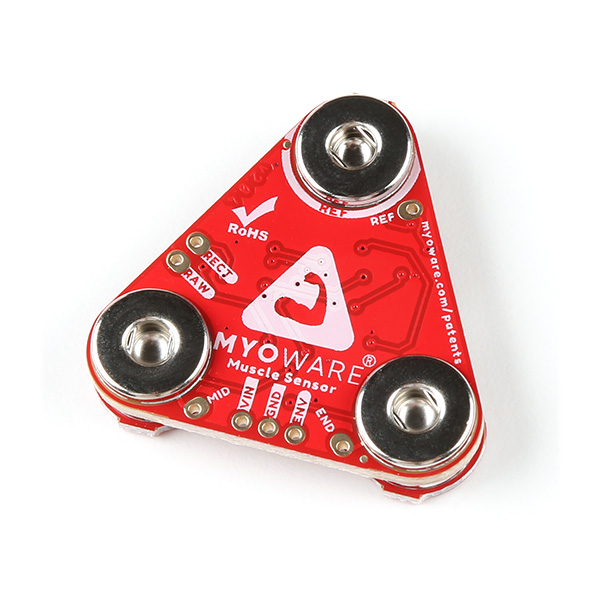

• 1個MyoWare 2.0 Muscle Sensor（版本2.0.4）

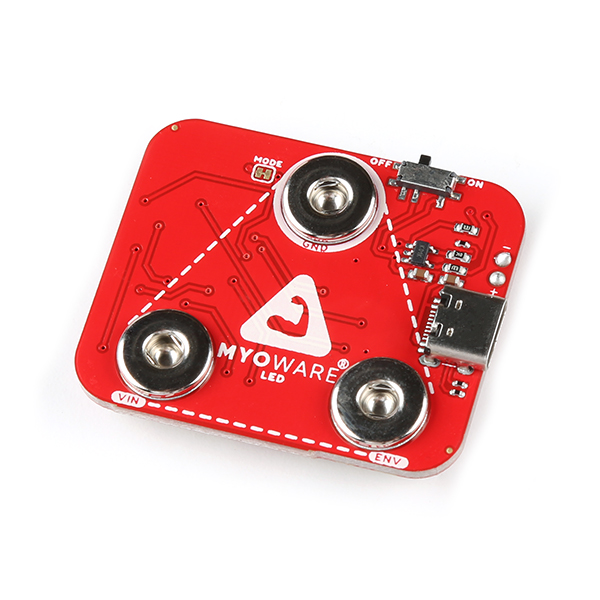

• 1個MyoWare 2.0 LED Shield
• 1條可反轉的USB A至C電纜-2m
• 1包一次性表面EMG / ECG / EKG電極-24mm（10個裝）
• 1條MyoWare 2.0參考電纜

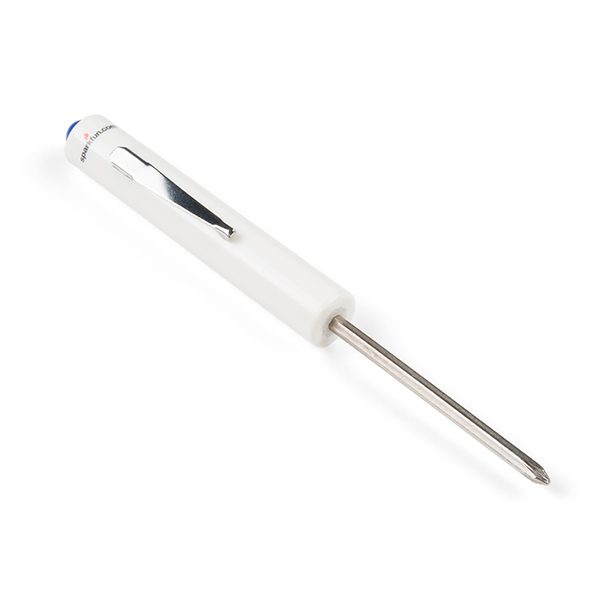

• 1個SparkFun 迷你螺絲刀

注意：此套件不包括微控制器。這是一個基礎套件，可讓使用者開始使用肌肉傳感器。使用者需要使用電線或標頭來焊接肌肉傳感器與其微控制器/單板電腦之間的連接。如果直接連接到單板電腦，則需要ADC和USB隔離器。
