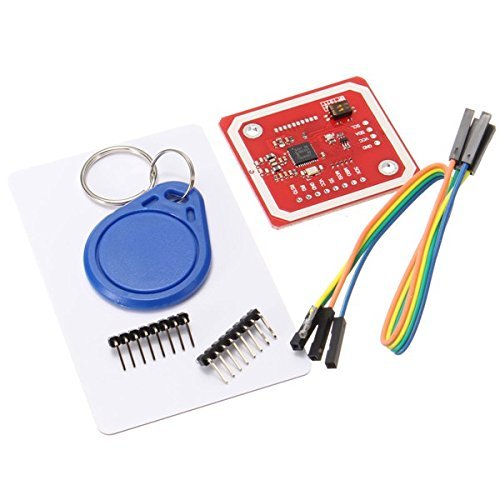

PN532 NFC RFID V3 近場通信模組：圖片 1

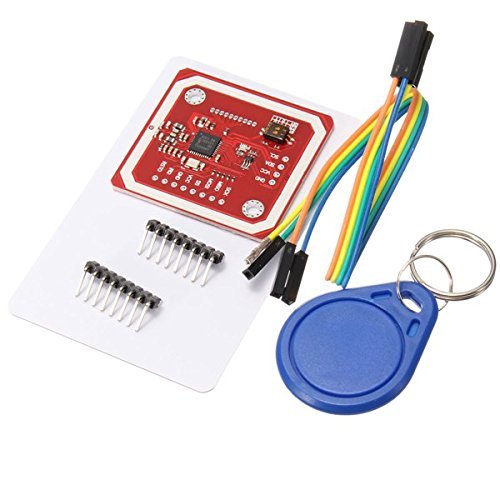

PN532 NFC RFID V3 近場通信模組：圖片 2

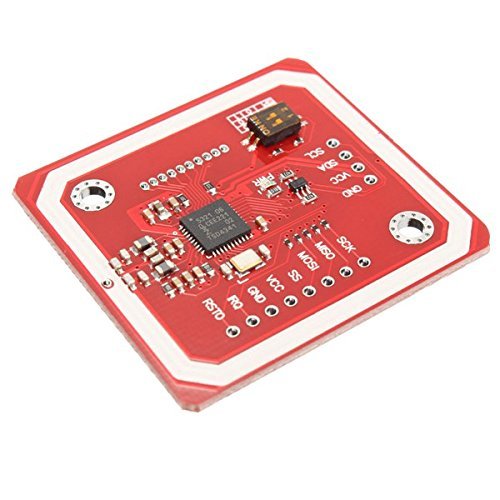

PN532 NFC RFID V3 近場通信模組：圖片 3
PN532 NFC RFID V3 近場通信模組：圖片 4

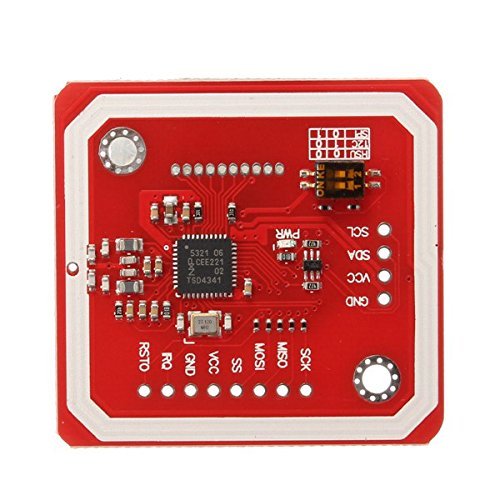

PN532 NFC RFID V3 近場通信模組：圖片 5
PN532 NFC RFID V3 近場通信模組：圖片 6

PN532 NFC RFID V3 近場通信模組

0 out of 5
( 目前沒有評價。 )

原始價格：NT$380。目前價格：NT$245。 (未稅)

狀態: 尚有庫存 貨號: WRF-001680 分類: 標籤: , , , , , ,

描述

PN532 NFC RFID V3 近場通信模組 支援和Android手機通信

PN532 NFC RFID V3 近場通信模組 是 NXP 的 NFC 控制器，基於 80C51 微控制器，可實現 13.56 MHz 的非接觸式通信。此外，對 MIFARE Classic 1K/MIFARE Classic 4K 卡的支持允許雙向傳輸速度高達 424 kbit/s。NFC (近場通信)是指智能手機和類似設備之間，通過相互觸摸或使其接近，通常不超過幾厘米的距離，就可以建立無線電通信的一套標準。這套模組運用NXP PN532打造，NXP PN532在NFC領域非常受歡迎，而且提供了很多技術文檔來幫助開發者。PN532 NFC v3 近場通訊傳感器把NXP532的所有IO引腳都拆開，用戶可以很方便的進行連接，模組還帶UART及SPI接口。

PN532 NFC RFID V3 近場通信模組

它有 40 Kb ROM 和 1Kb RAM。它用於模擬 ISO14443 卡。ISO/IEC 14443 系列標準描述了用於國際交換的身份證或對象的參數。

特徵

  • 具有 40 KB ROM 和 1 KB RAM 的 80C51 微控制器內核
  • 高度集成的解調器和解碼器
  • 集成射頻電平檢測器
  • 支持 ISO/IEC 14443A/MIFARE
  • 支持 ISO/IEC 14443B（僅限讀寫器模式）
  • 在讀卡器/寫卡器模式下工作距離可達 50 毫米，用於與 ISO/IEC 14443A/MIFARE、ISO/IEC 14443B 或 FeliCa 卡通信
  • NFCIP-1 的工作距離可達 50 毫米，具體取決於天線尺寸、調諧和電源
  • ISO/IEC 14443A/MIFARE 或 FeliCa 卡仿真模式下的操作距離約為 100mm
  • 可以使用外部模擬組件在 424 kbit/s 以上的 RF 接口上進行通信
  • 專用主機中斷
  • 低功耗模式
    • 硬掉電模式
    • 軟掉電模式
  • 可編程定時器
  • 晶振
  • 2.7 至 5.5 V 電源工作範圍

NFC又稱近距離無線通信，是一種短距離的高頻無線通信技術，允許電子設備之間進行非接觸式點對點數據傳輸（在十厘米內）交換數據。這個技術由免接觸式射頻識別（RFID）演變而來，並向下兼容RFID，最早由Sony和Philips各自開發成功，主要用於手機等手持設備中提供M2M(Machine to Machine)的通信。由於近場通訊具有天然的安全性，因此，NFC技術被認為在手機支付等領域具有很大的應用前景。

NFC是近年來的一個熱門技術。我們經常聽到這個工作雖然智慧手機如HTC公司三星或介紹他們的最新高端手機。幾乎所有的高端手機市場支持NFC。近距離通信（NFC）是一組用於智慧手機和類似的設備建立無線通訊與互相碰在一起或是帶他們到接近標準，通常不超過幾釐米。對於電子愛好者，我們還想使用NFC技術來做我們自己的事。所以我們建立這個NFC RFID模組。本模組圍繞NXP PN532。恩智浦PN532是NFC地區很受歡迎。和公司提供多技術文檔來幫助開發者。我們開發的基於公文模組。使事情更容易，我們還構建了圖書館這個模組。

我們幾乎打破了所有的nxp532 IO引腳在此模組。用戶可以方便地連接起。我們的Arduino感測器的盾牌，是隨插即用的很容易。然而，如果用戶想使用其他如UART、SPI介面，該模組也可以很容易地連接這些引腳。

利用NXP532的幾乎所有管腳都，因此用戶可以輕鬆的調試和把玩。該進場通訊模組默認才用I2C作為數據接埠

  • 支援I2C、SPI、HSU(高速UART)，可以很容易在這些通訊方式之間進行切換，通過板子左下角的撥動開關即可輕鬆實現通訊方式的切換
  • Work in NFC Mode or RFID reader/writer Mode（可工作在NFC狀態、RFID讀或者寫狀態）
  • RFID reader/writer supports: （RDID讀寫支援）
    Mifare 1k, 4k, Ultralight, 和DesFire 卡
    ISO/IEC 14443-4 cards，如CD97BX, CD light, Desfire, P5CN072 (SMX)
    Innovision Jewel cards，如IRT5001 card
    FeliCa cards ，如RCS_860 和RCS_854
  • 即插即用,相容Arduino
  • 板內天線, 支援 5cm～7cm 通訊距離
  • On-board level shifter, 標準5V TTL for I2C and UART, 3.3V TTL for SPI
  • 可工作在 RFID 讀/寫模式
  • 可工作在 1443-A card 或者 虛擬card模式
  • 可與其他NFC設備交換數據，如Android手機
  • Interface 數據埠 I2C 是默認數據埠. 用戶也可根據自己需要利用引出的管腳改變數據傳輸方式，如串埠，SPI等

PN532 NFC RFID Module V3 Reader Writer Breakout Board

Product features

  • Small dimension and easy to embed into your project
  • Support I2C, SPI and HSU (High Speed UART), easy to change between those modes
  • Support RFID reading and writing, P2P communication with peers, NFC with Android phone
  • On-board level shifter, Standard 5V TTL for I2C and UART, 3.3V TTL SPI
  • Arduino compatible, plug in and play with our shield

Product description

Feature:
Small dimension and easy to embed into your project
Support I2C, SPI and HSU (High Speed UART), easy to change between those modes
Support RFID reading and writing, P2P communication with peers, NFC with Android phone
Up to 5cm~7cm reading distance
On-board level shifter, Standard 5V TTL for I2C and UART, 3.3V TTL SPI
Arduino compatible, plug in and play with our shield
Size: 43*40mm

RFID reader/writer supports:
Mifare 1k, 4k, Ultralight, and DesFire cards
ISO/IEC 14443-4 cards such as CD97BX, CD light, Desfire, P5CN072 (SMX)
Innovision Jewel cards such as IRT5001 card
FeliCa cards such as RCS_860 and RCS_85
