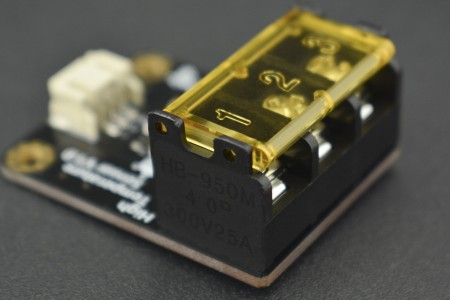

PT100 電阻式高溫感測器模組 350度 Analog 訊號輸出 Arduino 與樹莓派 STM32 皆可用

描述

PT100 電阻式高溫感測器模組 350度 Analog 訊號輸出 Arduino 與樹莓派 STM32 皆可用

PT100 電阻式高溫感測器模組 可以量測到 30-350 度 C 的溫度。您的環境想要測量高溫怎麼辦？很多人應該首先想到 DS18B20 溫度傳感器，但是 DS18B20 只能測量125度以內的溫度，超過 125 度以後就只能用其他的傳感器了。所以我們選用工業上常用的 PT100 電阻式高溫探頭 作為我們的傳感器探頭，通過我們的高溫模塊，就能實現30-350 範圍內的溫度探測了！我們的模塊兼容 3.3V-5.5V 的輸入電壓，所以 ARDUINO 和 STM32 等 MCU 均能使用我們的模塊。

特性

• 支持 Gravity 3-Pin 接口
• 模擬量輸出

技術規格

1. 模塊

• 工作電壓： 3.3V-5.5V
• 模擬輸出電壓： 0.2V-2.8V
• 工作溫度範圍：30-350°C
• 相對誤差：±2% FS
• 接口：PH2.0-3P

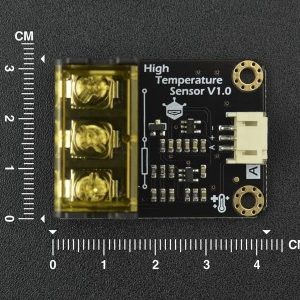

• 尺寸：42mm * 32mm * 18mm
• 不防水

2.PT100探頭

• 探頭可測溫度：-20 – 400°C
• 外皮最高適應溫度：200°C
• 長度：2m
• 精度：0.5度
• 防水

配送清單

• 高溫傳感器模塊 x1
• PT100探頭    x1
• PH2.0-3P模擬量連接線 x

pt100溫度感測器 可量測到 350度  Gravity: Analog High Temperature Sensor

What sensor should you use when you need to measure temperature? Most people will think of a DS18B20 temperature sensor first, but this sensor is only capable of measuring temperatures up to 125C. In order to measure temperatures greater than 100C you will need something with a greater temperature range and resistance. This is the sensor you need! We have used a PT100 resistance type high temperature probe which is often used in industrial applications. Using this probe you can measure a temperature range between 30-350C. The module itself is compatible 3.3V-5.5V supply, so Arduino, STM32 and other microcontrollers are compatible.

FEATURES

• Supports 3-Pin “Gravity”
• interfaceAnalog output

SPECIFICATION

1.Module

• Operating voltage: 3.3V-5.5V
• Analog output voltage: 0.2V-2.8V
• Working temperature range: 30-350C
• Relative Error: ±2% F.S.
• Interface: PH2.0-3P

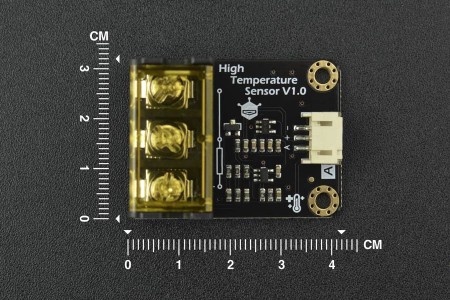

• Size: 42 * 32 * 18 mm/ 1.65 * 1.26 * 0.7 inches
• Waterproof: No

2.PT100 Probe

• Probe Working temperature: -20-400C
• Sheathing Tolerance: up to 200
• Length: 2m
• Precision: 0.5C
• Waterproof: Yes

DOCUMENTS

• 中文技術文件與函數庫
• Product Wiki
• More Documents

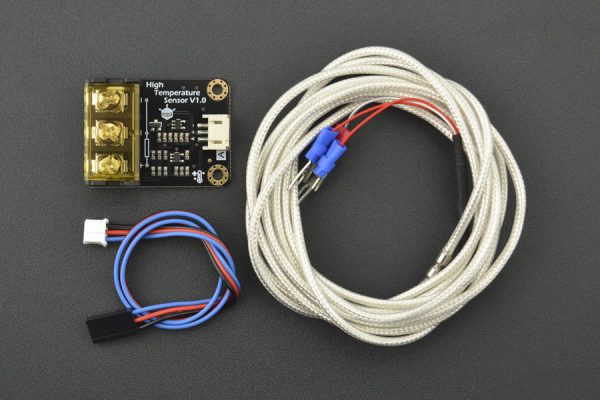

SHIPPING LIST

• Analog High Temperature Sensor Module x1
• PT100 Probe x1
• Analog Sensor Cable x1
