PWM 脈衝多功能可調信號發生器 支援 正弦波、4-20mA、2-10V 信號發生器 可 RS485 Modbus 控制

描述

PWM 脈衝多功能可調信號發生器 支援 正弦波、4-20mA、2-10V 信號發生器 可 RS485 Modbus 控制

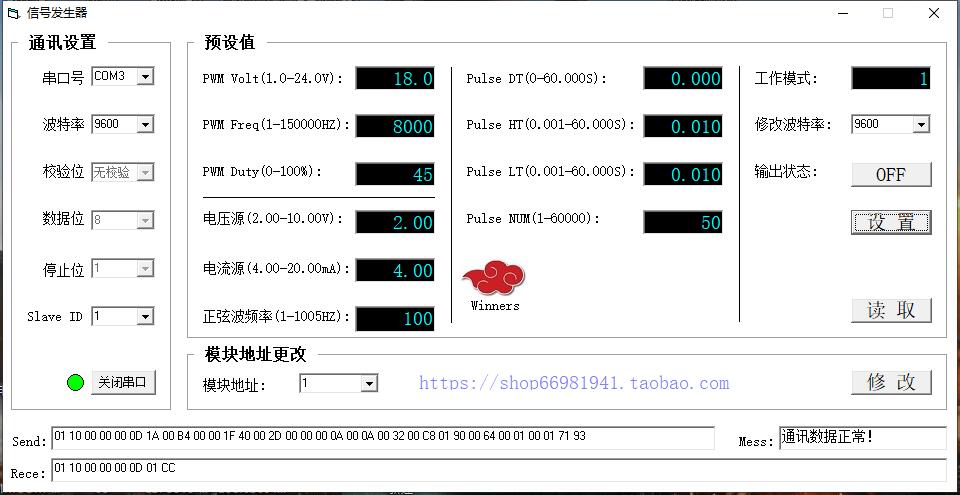

PWM 脈衝多功能可調信號發生器  帶有MODBUS版本的電源具有RS485通訊接口，可以用上位機軟件進行設置或者採集數據，也可以與電腦、PLC、DCS、智能儀表等設備進行通訊！除此之外，其他功能一樣！

恢復出廠設置：斷電情況下， 按住P1不鬆, 然後上電 再鬆開，就恢復了。

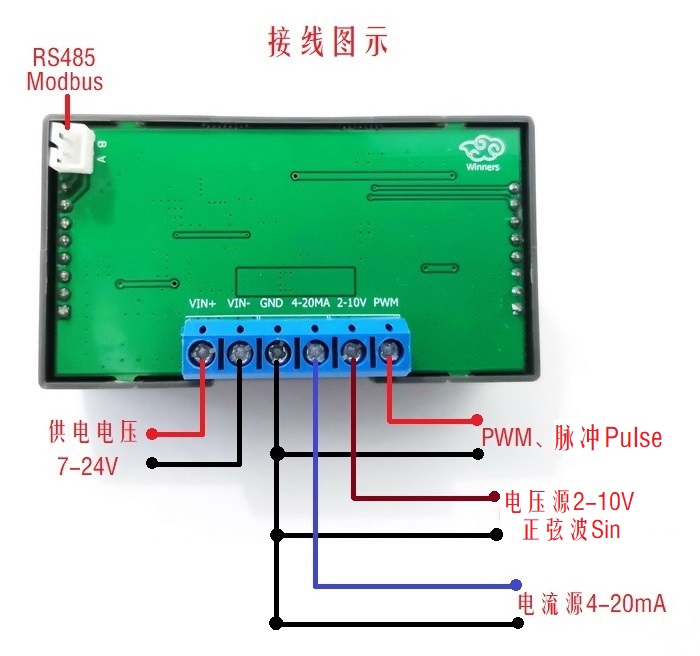

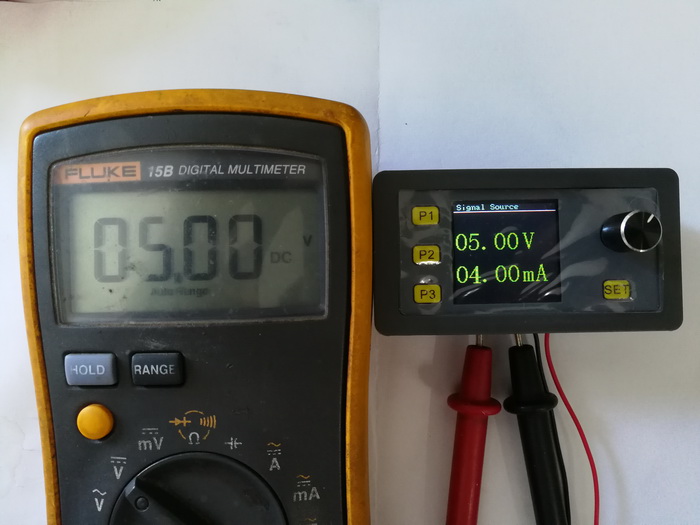

校準功能：該模塊信號源模式具有電壓電流校準功能，如有顯示不准的情況，可用以下方法校準：先斷電，按住編碼開關上電，會進入校電壓電流模式，用萬用表量輸出的電壓（量GND和2-10V）或者電流（量GND和4-20MA），旋轉調到顯示與萬用表一致，按一下編碼開關保存，三秒後斷電即可，精度可校到0.1%以內！

產品參數：

供電電壓： DC 7-24V

產品功能： PWM模式、脈沖模式、信號源模式、正弦波模式

PWM模式：電壓、頻率、佔空比均可調，頻率精度高達0.1%；電壓範圍：1-24V可調、頻率範圍：1-150KHZ可調、佔空比範圍：0-100%可調

脈沖模式：時間精度0.001S，起始延時時間T0:0.001-60S、高電平時間T1:0.001-60S、低電平時間T2:0.001-60S、脈衝個數PulseNun:1-60000

信號源模式：電壓源2-10V可調、電流源4-20mA可調(注:負載不大於250R）

正弦波模式： 1-1000HZ可調，注：電壓波峰為5V左右不可調

信號負載能力：輸出電流最大30mA（注：本產品是輸出的是信號源，不能直接驅動大功率負載。如果要使用PWM信號驅動大功率負載，比如電機、LED等，可外接驅動模塊，本店有售!）

環境溫度： -10-+70℃

模塊尺寸：長79mm寬43mm高41mm

開孔尺寸：長76mm寬39mm

重量： 53g

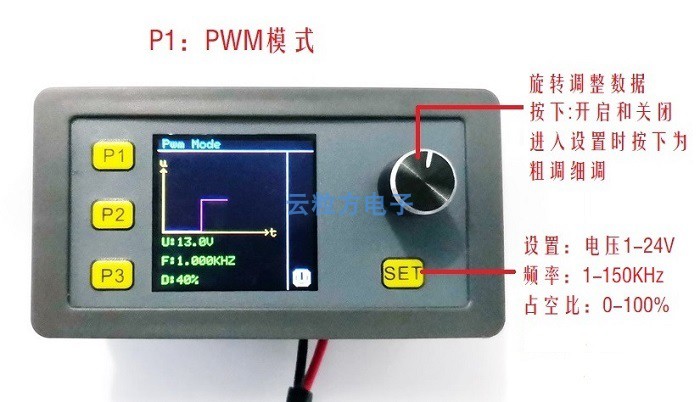

PWM模式：按1次P1進入，按SET鍵可依次切換設置電壓、頻率、佔空比數據（佔空比也可直接旋轉編碼器調整，無需進入SET模式），旋轉編碼器可調整數據（短按可切換粗調、細調），調整過程中信號是實時輸出的，調整數據完成按SET鍵退出，退出SET狀態時短按編碼器可開始或者關閉輸出。

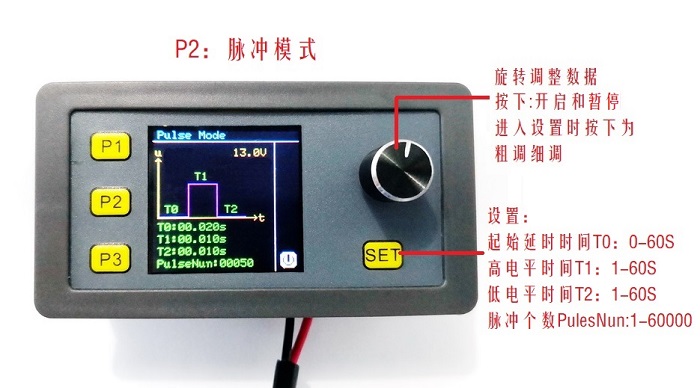

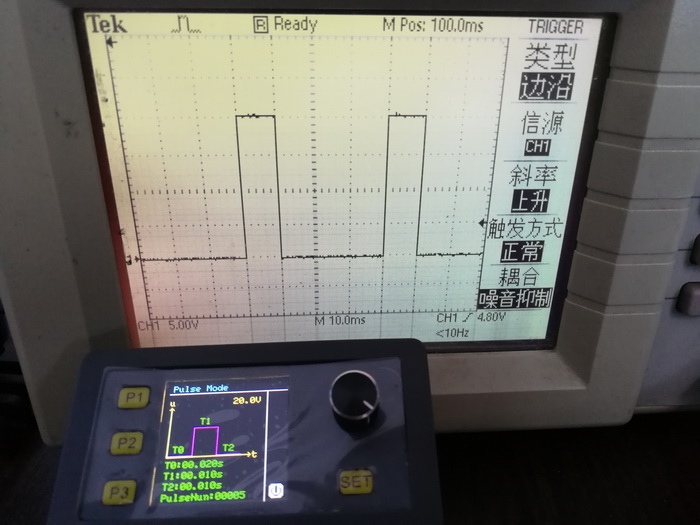

脈沖模式PULSE：按1次P2進入，按SET鍵可依次切換設置電壓、時間T0T1T2、脈衝數量，旋轉編碼器可調整數據（短按可切換粗調、細調），調整過程中信號是實時輸出的，調整數據完成按SET鍵退出，退出SET狀態時短按編碼器可開始或者關閉輸出。

電壓電流信號源模式：按1次P3進入，按SET鍵可依次切換設置電壓、電流，進入即開始輸出信號，旋轉編碼器可調整數據（短按可切換粗調、細調），調整過程中信號是實時輸出的，調整數據完成按SET鍵退出。（注：4-20mA電流源輸出時負載不能大於250R)

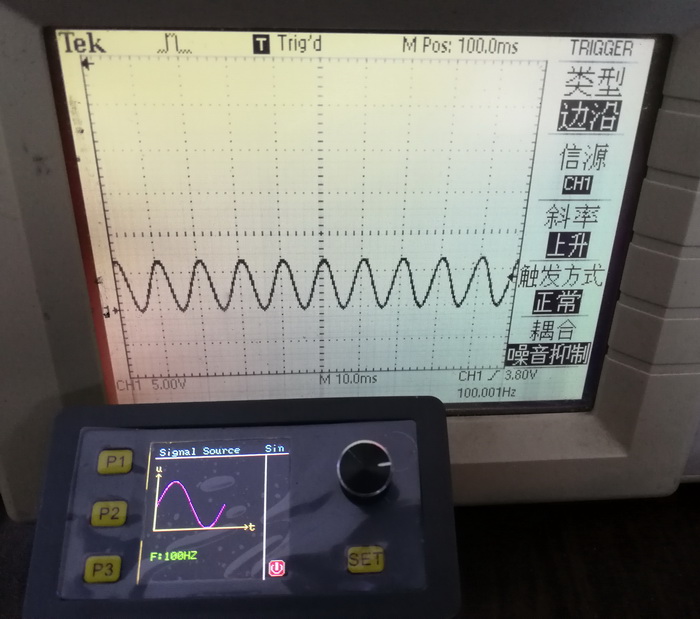

正弦波模式：按2次P3進入正弦波，進入即開始輸出信號（波峰為5V，電壓不可調），按SET鍵可調整頻率，旋轉編碼器可調整數據（短按可切換粗調、細調），調整過程中信號是實時輸出的，調整數據完成按SET鍵退出。

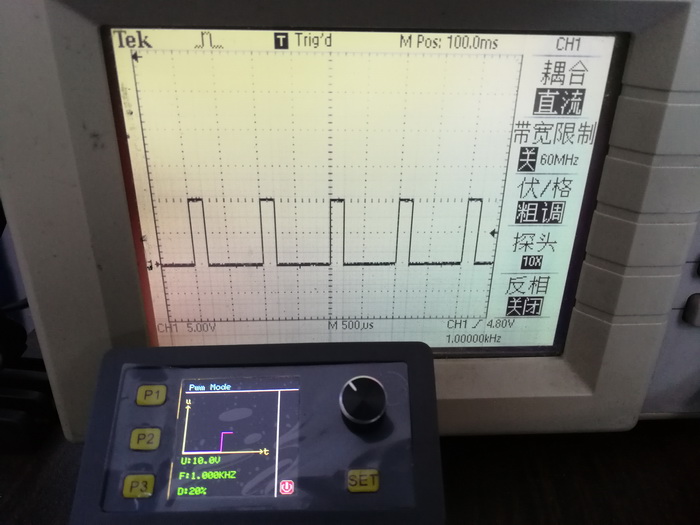

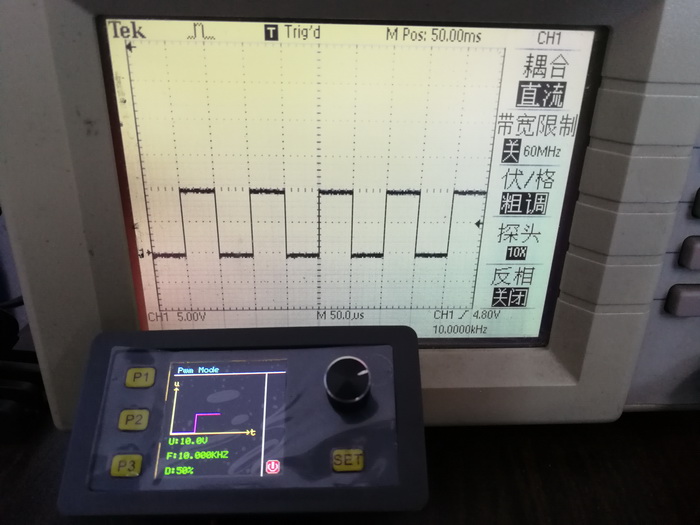

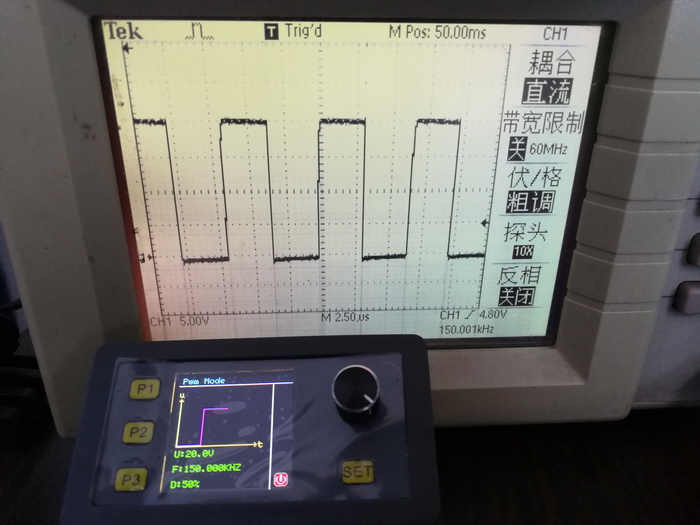

實測圖：
