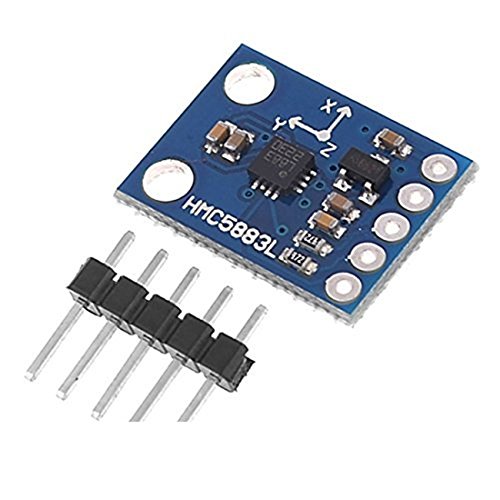

Name: GY-273 HMC 5883L 三軸磁場感測器 電子指南針 電子羅盤傳感器
SKU: IMU-002596
Availability: InStock

-15%

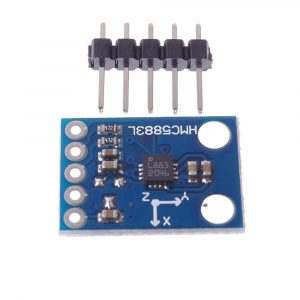

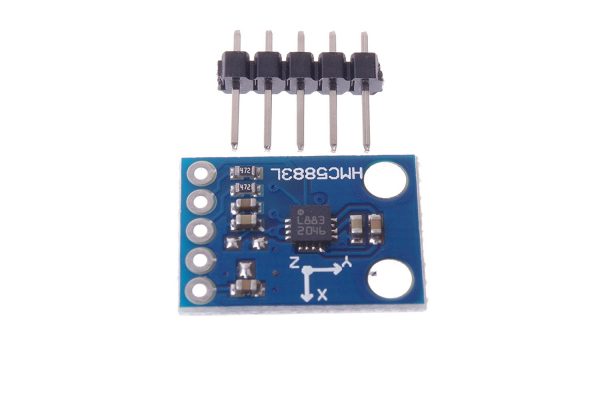

GY-273 HMC 5883L 三軸磁場感測器電子指南針電子羅盤傳感器：圖片 2

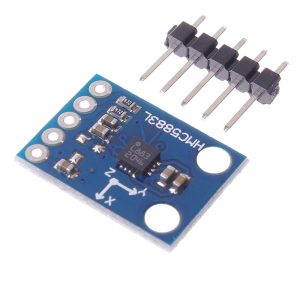

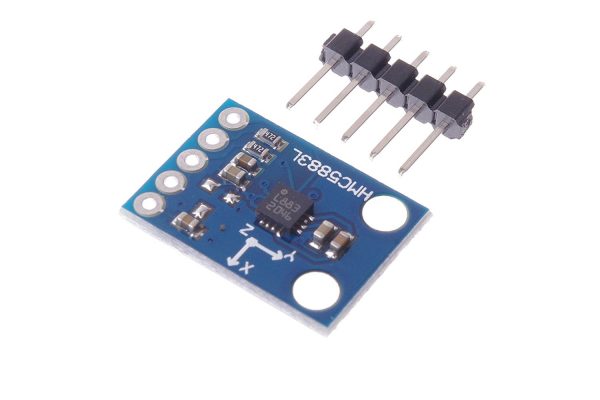

GY-273 HMC 5883L 三軸磁場感測器電子指南針電子羅盤傳感器：圖片 3

GY-273 HMC 5883L 三軸磁場感測器電子指南針電子羅盤傳感器：圖片 4

GY-273 HMC 5883L 三軸磁場感測器電子指南針電子羅盤傳感器

0 out of 5

( 目前沒有評價。 )

原始價格：NT$130。目前價格：NT$110。 (未稅)

狀態: 尚有庫存貨號: IMU-002596 分類: 氣壓 / 地磁 / 多功能 IMU 標籤: Electronic Compass, GY-273, HMC, Magnetic Sensor, QMC5883L, TIS, 三軸磁場, 電子指南針, 電子羅盤

描述
評價 (0)

描述

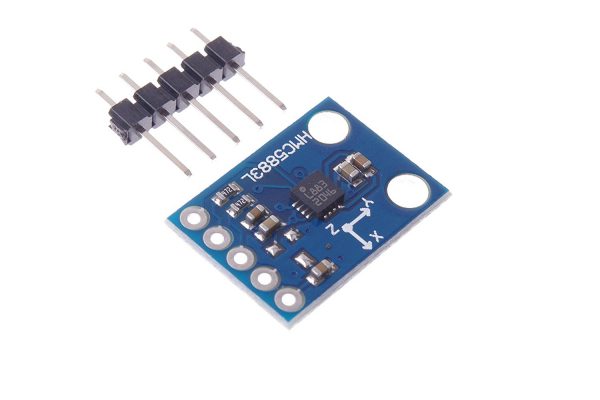

GY-273 HMC 5883L 三軸磁場感測器電子指南針電子羅盤傳感器

採用高品質沉金pcb,機器焊接工藝，保證品質
QMC5883L L883 HMC 模組 (三軸磁場感測器)
使用芯片：QMC5883L
供電電源：3-5v
通信方式：IIC通信協議
測量範圍：±1.3-8 高斯
尺寸：13.9*18.5MM

數位輸出 Digtial compass 送排針

※產品規格

（1）尺寸：長18mm、寬16mm

（2）供電電壓：3.3V～5V

（3）排針間距：2.54mm（100mil）

（4）PCB小板集成了HMC5883L所需的所有電阻電容，

僅需外接電源VCC、地GND、SDA、SCL線就可以通過IIC/I2C接口讀取數據

※三軸電子羅盤IC Dcompass。是目前市面上最適合手機等手持設備的小尺寸，免校準、低功耗、低成本的電子羅盤（指南針），微型羅盤晶片。

（1）數位量輸出：2C數位量輸出接口，設計使用非常方便。

（2）迷你尺寸: 3x3x0.9mm LCC封裝，適合大規模量產使用。

（3）精度高：1－2度，內置12位A/D,OFFSET, SET/RESET電路，

不會出現磁飽和現象，不會有累加誤差。

（4）支援自動校準程序，簡化使用步驟，終端產品使用非常方便。

（5）內置自測試電路，方便量產測試，無需增加額外昂貴的測試設備。

（6）功耗低：供電電壓1.8V,功耗睡眠模式–2.5微安測量模式–0.1mA

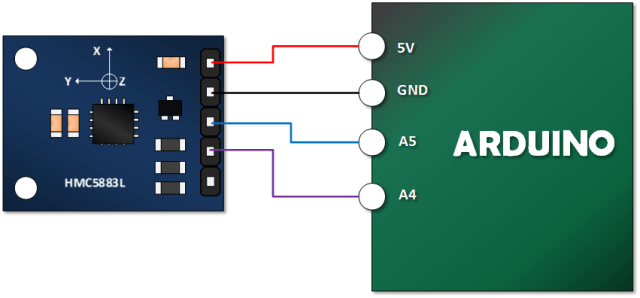

接線方法

GY-273 Magnetometer Tutorial hook up

#include <Wire.h> //I2C Arduino Library

#define addr 0x1E //I2C Address for The HMC5883

void setup(){

  Serial.begin(9600);
  Wire.begin();


  Wire.beginTransmission(addr); //start talking
  Wire.write(0x02); // Set the Register
  Wire.write(0x00); // Tell the HMC5883 to Continuously Measure
  Wire.endTransmission();
}


void loop(){

  int x,y,z; //triple axis data

  //Tell the HMC what regist to begin writing data into
  Wire.beginTransmission(addr);
  Wire.write(0x03); //start with register 3.
  Wire.endTransmission();


 //Read the data.. 2 bytes for each axis.. 6 total bytes
  Wire.requestFrom(addr, 6);
  if(6<=Wire.available()){
    x = Wire.read()<<8; //MSB  x
    x |= Wire.read(); //LSB  x
    z = Wire.read()<<8; //MSB  z
    z |= Wire.read(); //LSB z
    y = Wire.read()<<8; //MSB y
    y |= Wire.read(); //LSB y
  }

  // Show Values
  Serial.print("X Value: ");
  Serial.println(x);
  Serial.print("Y Value: ");
  Serial.println(y);
  Serial.print("Z Value: ");
  Serial.println(z);
  Serial.println();

  delay(500);
}

#include <Wire.h> //I2C Arduino Library

#define addr 0x1E //I2C Address for The HMC5883

void setup(){

Serial.begin(9600);

Wire.begin();

Wire.beginTransmission(addr); //start talking

Wire.write(0x02); // Set the Register

Wire.write(0x00); // Tell the HMC5883 to Continuously Measure

Wire.endTransmission();

}

void loop(){

int x,y,z; //triple axis data

//Tell the HMC what regist to begin writing data into

Wire.beginTransmission(addr);

Wire.write(0x03); //start with register 3.

Wire.endTransmission();

//Read the data.. 2 bytes for each axis.. 6 total bytes

Wire.requestFrom(addr, 6);

if(6<=Wire.available()){

x = Wire.read()<<8; //MSB x

x |= Wire.read(); //LSB x

z = Wire.read()<<8; //MSB z

z |= Wire.read(); //LSB z

y = Wire.read()<<8; //MSB y

y |= Wire.read(); //LSB y

}

// Show Values

Serial.print("X Value: ");

Serial.println(x);

Serial.print("Y Value: ");

Serial.println(y);

Serial.print("Z Value: ");

Serial.println(z);

Serial.println();

delay(500);

}

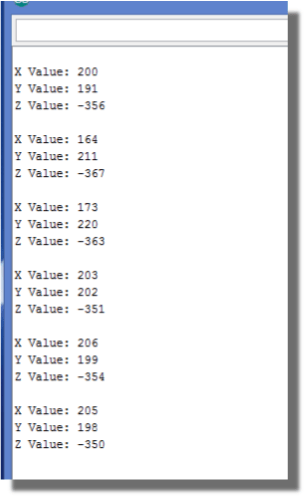

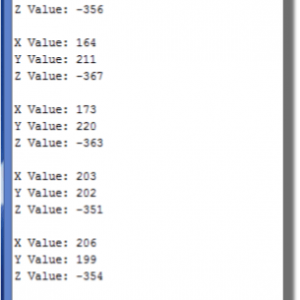

輸出結果

GY-273 Arduino Tutorial Output

GY-273 QMC5883 Module Electronic Compass Electronic Compass Axis Magnetic Sensor Module

Chip QMC5883 modules (three-axis magnetic field module)
GY-273
Power supply :3-5v
Means of communication: IIC communication protocol
High Quality Atomic Market Prodcut
