Compute Module 4 IoT Router Carrier Board Mini是一款基於樹莓派Compute Module 4的互聯網擴展板，通過PCle連接千兆網卡時，為樹莓派CM4帶來兩個全速千兆網口，性能更好，更低CPU佔用率高，與USB網卡相比，長時間工作穩定性更高。此外，55 x62mm的mini尺寸，板子依然保留了樹莓派特有的GPIO排針，適用於連接其他執行器、傳感器和智能散熱風扇。此外，還有一個USB2.0接口，可以連接移動硬盤、打印機、WIFI模塊、LTF模塊等。

Compute Module 4 IoT Router Carrier Board Mini 現在提供 OpenWRT 開源路由器系統。經過簡單的設置，它可以用作路由器。它還兼容 Raspberry OS、Ubuntu Server 和其他Raspberry Pi系統。

BCM2711 4核1.5GHz Cortex-A72的強大性能和樹莓派社區豐富的軟件支持，使該闆卡成為構建高性能網關、智能路由器和家庭物聯網平台的堅實基礎。它還可以連接外圍設備，用作迷你NAS、無線網橋或LTE互聯網終端。

支持案例將很快發布。

CM4 的闆卡座易碎，請對準方向再按下。建議不要反复插拔CM4模塊。

上電前確保CM4安裝方向正確。

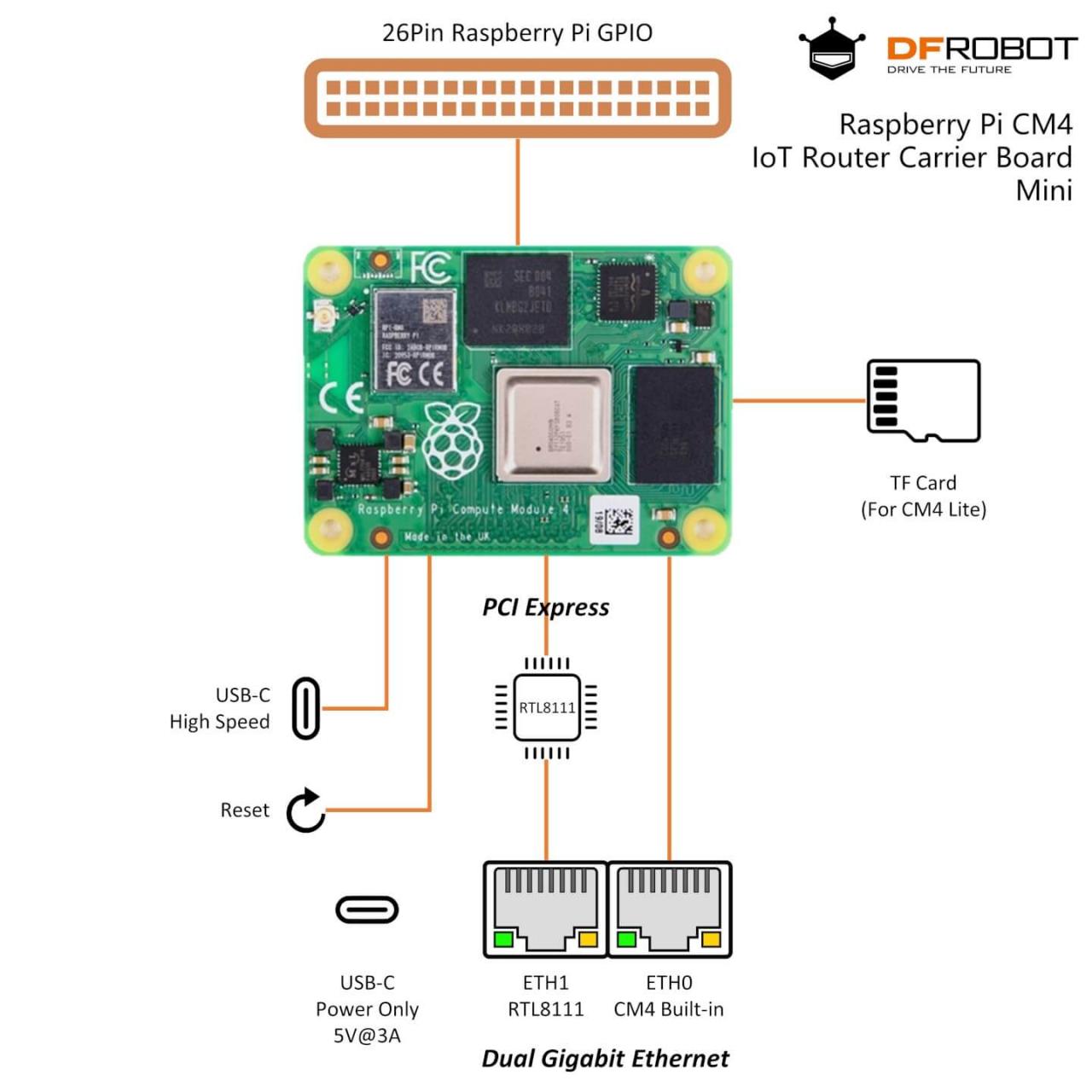

連接圖

方面

備註事項：

CM4 計算模組不包括在內。

• 兼容模塊：樹莓派計算模塊 4 系列
• 以太網：        ETH1：內置計算模塊 4        ETH2：PCI Express 1000BASE-T 網卡
• USB：        1 個 USB-C：僅供電        1 個 USB-C：USB 2.0 高速
• 存儲卡：microSD 插槽（僅支持不帶 eMMC 的模塊）
• GPIO：26Pin GPIO，兼容樹莓派
• 電源：USB-C 5V/3A
• 工作溫度：0℃~80℃
• 尺寸：55x62mm/2.17×2.44”

• 產品維基
• 尺寸圖
• V1.0模型（包括案例）

• 計算模組 4 物聯網路由器載板 Mini x1

Raspberry Pi Compute Module 4 IoT Router Carrier Board Mini

Compute Module 4 IoT Router Carrier Board Mini is an internet expansion board based on the Raspberry Pi Compute Module 4. When connecting with a gigabit network card via PCle, it brings Raspberry Pi CM4 two full-speed gigabit network ports and offers better performance, lower CPU usage, and higher stability for a long time work compared with a USB network card. Besides, with a mini size of 55 x62mm, the board still retains the characteristic GPIO pin header of Raspberry Pi, which makes it applicable for connecting other actuators, sensors, and smart cooling fan. Furthermore, there is also a USB2.0 interface that can be connected to mobile hard drives, printers, WIFI modules, LTF modules, etc.

Compute Module 4 IoT Router Carrier Board Mini now provides OpenWRT open-source router system. After a simple setup, it can be used as a router. It is also compatible with Raspberry OS, Ubuntu Server and other Raspberry Pi systems.

The powerful performance of BCM2711 4 core 1.5GHz Cortex-A72 and the rich software support in the Raspberry Pi community make this board a solid foundation for building high-performance gateways, smart routers, and home IoT platforms. It can also be connected to peripherals and used as a mini-NAS, wireless network bridge, or LTE Internet terminal.

SPECIFICATION

DOCUMENTS

SHIPPING LIST
