描述

Raspberry Pi LoRa/GPS HAT – support 868M 頻段 樹莓派 LORA + GPS 擴展板

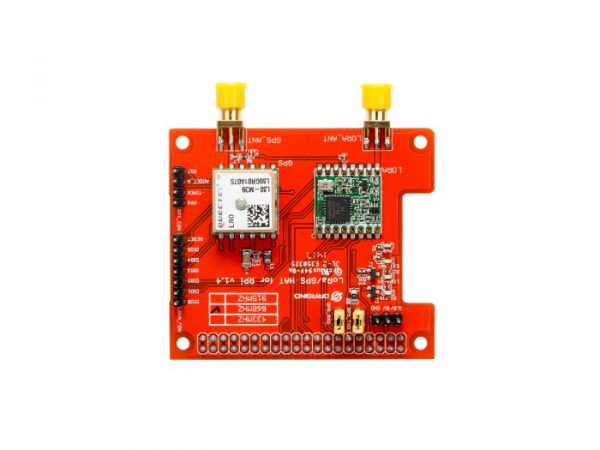

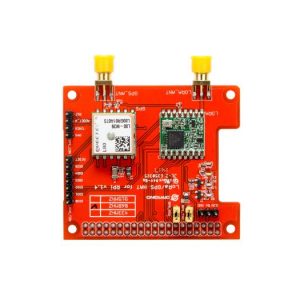

Raspberry Pi LoRa/GPS HAT – support 868M 頻段 樹莓派 LORA + GPS 擴展板 是基於SX1276 / SX1278收發器的擴展模組  。附加的L80 GPS（基於MTK MT3339）設計用於使用GPS通過串口連接到Raspberry Pi的應用程序。

現在您可以使用 Raspberry Pi 輕鬆開發 LoRaWAN 解決方案！ Raspberry Pi LoRa/GPS HAT是基於SX1276 / SX1278收發器的擴展模組，專為LoRaWan和Raspberry Pi的GPS使用而設計。附加的L80 GPS（基於MTK MT3339）設計用於使用GPS通過串行端口連接到Raspberry Pi的應用程序，例如計時應用程序或需要GPS信息的一般應用程序。

Raspberry Pi LoRa/GPS HAT 的收發器具有LoRa™遠程調製解調器，該調製解調器可提供超長距離擴頻通信和高抗干擾性，同時將電流消耗降至最低。Lora / GPD HAT使用低成本的晶體和材料清單可實現-148dBm以上的靈敏度。高靈敏度與集成的+20 dBm功率放大器相結合，產生了業界領先的鏈路預算，使其成為需要範圍或魯棒性的任何應用的最佳選擇。與傳統的調製技術相比，LoRa™在阻斷和選擇性方面還具有顯著優勢，解決了範圍，抗干擾性和能耗之間的傳統設計折衷。

該評估板可以使用內部閃存中存儲的星曆數據（最多3天）自動計算和預測軌道，因此即使在室內信號電平較低且功耗較低的情況下，HAT也可以快速固定位置。借助AlwaysLocate™技術，Lora / GPS HAT可以根據環境和運動條件自適應地調整開/關時間，從而在定位精度和功耗之間取得平衡。GPS還支持自動天線切換功能。它可以實現內部貼片天線和外部有源天線之間的切換。此外，它在切換過程中保持定位。

特徵

• 頻帶：868 MHZ
• 與Raspberry Pi 2 Model B / Raspberry Pi 3兼容。
• LoRa™調製解調器
• FSK，GFSK，MSK，GMSK，LoRa™和OOK調製
• 前導檢測
• 波特率可配置
• 內置溫度傳感器和低電量指示器
• 出色的抗阻塞能力
• 具有超快速AFC的自動RF感應和CAD
• 支持DGPS，SBAS（WAAS / EGNOS / MSAS / GAGAN）
• GPS在內部貼片天線和外部有源天線之間自動切換
• PPSVS。NMEA可用於時間服務
• 支持SDK命令
• 內置LNA可獲得更高的靈敏度
• EASY™，先進的AGPS技術，無需外部存儲器
• AlwaysLocate™，週期性模式的智能控制器
• GPS FLP模式，正常模式下功耗約為50％
• GPS支持短路保護和天線檢測

技術指標

Lora 規格：

• 168 dB最大鍊路預算。
• +20 dBm-100 mW恆定RF輸出，而+14 dBm高效功率放大器。
• 可編程比特率高達300 kbps。
• 高靈敏度：低至-148 dBm。
• 防彈前端：IIP3 = -12.5 dBm。
• 出色的抗粘連性。
• 10.3 mA的低RX電流，200 nA寄存器保持。
• 完全集成的合成器，分辨率為61 Hz。
• FSK，GFSK，MSK，GMSK，LoRa™和OOK調製。
• 內置位同步器，用於時鐘恢復。
• 前導檢測。
• 127 dB動態範圍RSSI。
• 具有超快AFC的自動RF感應和CAD。
• 帶有CRC的數據包引擎最多256個字節。
• 內置溫度傳感器和低電量指示器。

GPS 規格：

• 功率採集：25mA，功率跟踪：20mA。
• 符合GPS，SBAS。
• 可編程比特率高達300 kbps。
• 串行接口UART：可調4800〜115200 bps，默認：9600bps。
• 更新速率：1Hz（默認），最高10Hz。
• 協議：NMEA 0183，PMTK。
• 水平位置精度：自主<2.5 m CEP。
• EASY™的TTFF @ -130dBm：冷啟動<15s，熱啟動<5s，熱啟動<1s； TTFF @ -130dBm。
• 不使用EASY™：冷啟動<35s，熱啟動<30s，熱啟動<1s。
• 定時精度：1PPS輸出10ns，重新採集時間<1s。
• 無輔助時的速度精度<0.1m / s，無輔助時的加速度精度0.1m /s²。
• 靈敏度採集-148dBm，跟踪-165dBm，採集-160dBm。
• 動態性能高度最大18000m，最大速度最大515m / s，最大加速度4G。
• L1頻段接收器（1575.42MHz）通道22（跟踪）/ 66（獲取）。
