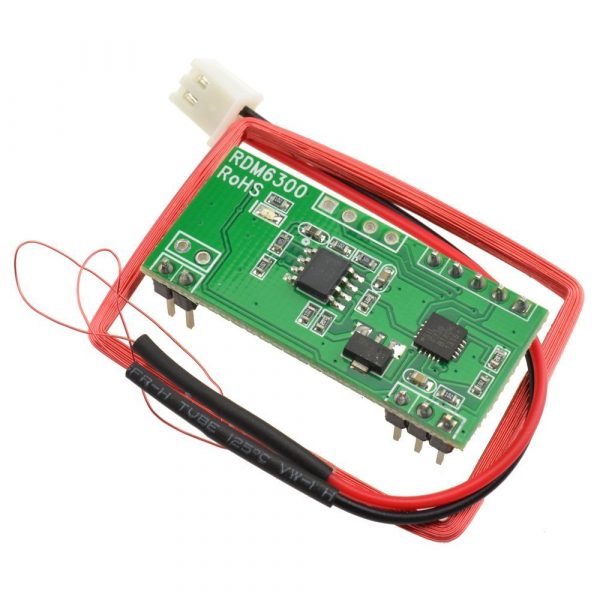

RDM6300 RFID 125K EM4100 讀卡器 射頻模組 UART串口輸出
原始價格：NT$145。NT$120目前價格：NT$120。 (未稅)
- 描述
- 評價 (0)
描述
描述
RDM6300 RFID 125K EM4100 讀卡器 射頻模組 UART串口輸出

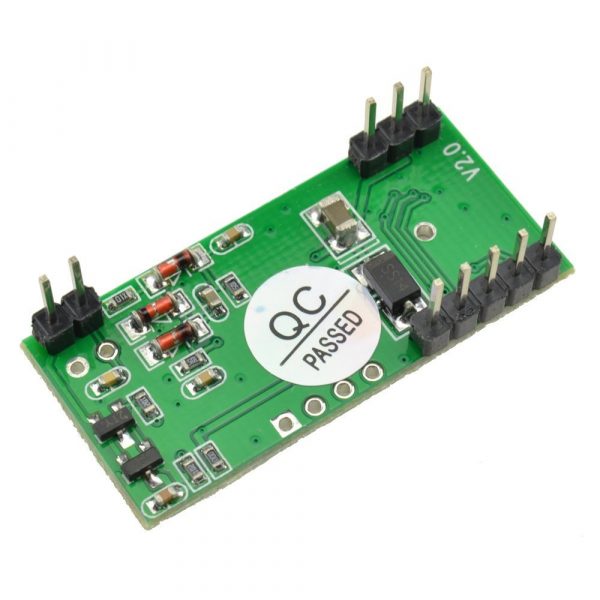

RDM6300 系列非接觸式射頻ID卡專用模組，採用先進的射頻接收線路及嵌入式微控制器設計，結合高效譯碼算法，完成對EM4100兼容式ID卡的數據接收。具有接收靈敏度高、工作電流小、穩定性高等特點,適用於門禁、考勤、收費、防盜、巡更等各種射頻識別應用領域。 國外Arduino用戶常用的RFID讀卡配套模組，可以讀125K EM4100系列RFID卡。該模組使用方便，供電後串口連接Arduino主板，當有RFID卡進入讀卡範圍，模組會通過UART直接把卡號發送給Arduino再用繼電器模組連接Arduino就可以實現簡單的門禁控制。
EM4100 125KHz ID卡 RFID RDM6300 模組
輸出格式為16進制的起始幀+ID碼+校驗碼+停止幀，例如ID Tag上的數位為 0008565187 。RDM6300系列非接觸式射頻ID卡專用模組，釆用先進的射頻接收線路及嵌入式微控制器設計，結合高效解碼演算法，完成對EM4100相容式ID卡的資料接收。具有接收靈敏度高﹑工作電流小﹑穩定性高等特點,適用於門禁﹑考勤﹑收費﹑防盜﹑巡更等各種射頻識別應用領域。
讀卡距離最大5CM。線圈電感47~68uH
國外Arduino使用者常用的RFID讀卡配套模組，可以讀125K EM4100 系列RFID卡。該模組使用方便，供電後串口連接Arduino主機板，當有RFID卡進入讀卡範圍，模組會通過UART直接把卡號發送給Arduino。再用繼電器模組連接Arduino就可以實現簡單的門禁控制。
讀卡距離最大5CM。線圈電感47~68uH

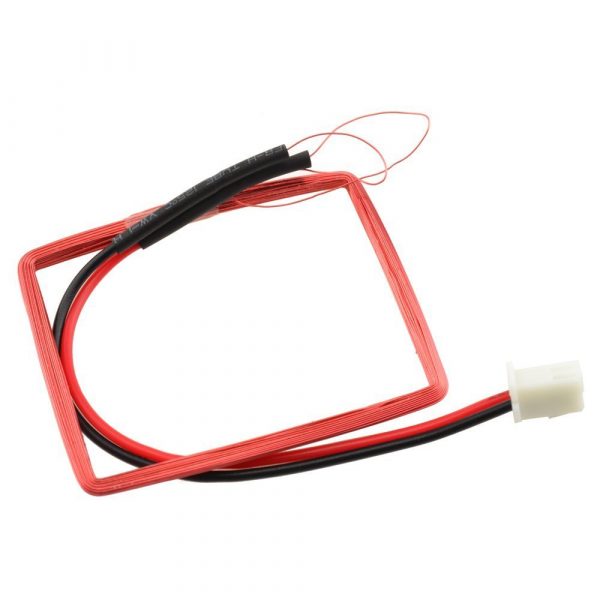

- RDM6300模塊帶有匹配天線。
- 125KHz RFID標籤。
- 微控制器（arduino，esp8266，esp32 ……）。
- 跳線（如果使用基於3.3V的微控制器，則為1K和2K的電阻）。
Arduino 函數庫
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 |
/* * A simple example to interface with rdm6300 rfid reader. * * Connect the rdm6300 to VCC=5V, GND=GND, TX=any GPIO (this case GPIO_2) * Note: for ESP* or other 3.3V based microcontroller, * you must divide the TX out of the rdm6300 to the 3.3V levels, * I used the following resistor divider: * GND--<2K resistor>--GPIO_2--<1K resistor>--TX(rdm6300). * * Arad Eizen (https://github.com/arduino12) 23/09/18. */ #include <rdm6300.h> #define RDM6300_RX_PIN 2 #define READ_LED_PIN 13 Rdm6300 rdm6300; void setup() { Serial.begin(115200); pinMode(READ_LED_PIN, OUTPUT); digitalWrite(READ_LED_PIN, LOW); rdm6300.begin(RDM6300_RX_PIN); Serial.println("Place RFID tag near the rdm6300..."); } void loop() { /* if non-zero tag_id, update() returns true- a new tag is near! */ if (rdm6300.update()) Serial.println(rdm6300.get_tag_id(), HEX); digitalWrite(READ_LED_PIN, rdm6300.is_tag_near()); delay(10); } × |
