reRouter CM4 1432 – 基於樹莓派 CM4 運算模組4G Ram 32G emmc

描述

reRouter CM4 1432 – 基於樹莓派 CM4 運算模組4G Ram 32G emmc ，可搭建迷你路由器、Home Assistant、雙千兆以太網、OpenWRT 操作系統 (本套件已含一片CM4 運算模組)

Mini Router預裝 Seeed 定制的 OpenWRT系統，硬件配備雙千兆以太網端口和雙USB 3.0端口，以及4GB RAM和32GB eMMC的Raspberry Pi Compute Module 4。完整的系統使其適用於軟路由器應用程序，同時將硬件保持在最低限度。

你的路由器安全嗎？買路由器還是自己造路由器？想要設置 VPN 客戶端或屏蔽所有廣告？那麼您可能想要構建路由器而不是購買路由器。我們強烈建議使用 OpenWRT DIY Raspberry Pi 路由器，但是，當您配置新系統時，它總是會帶來一些麻煩。因此，我們為您預裝了一個開箱即用且安全的 Raspberry Pi 路由器！

這款迷你路由器配備雙千兆以太網端口和雙 USB 3.0 端口，使其適合軟路由器應用，同時將硬件保持在最低限度。我們預裝了帶有 4GB RAM 和 32GB eMMC 的 Raspberry Pi Compute Module 4，以實現快速啟動和流暢的整體體驗。

特徵

• 快速啟動時間和流暢的整體體驗：由 Raspberry Pi Compute Module 4 和 4GB RAM/32GB eMMC 提供支持
• 緊湊且高度集成：尺寸為75x64x21mm，具有雙千兆以太網端口和雙USB3.0端口
• 具有豐富的 IO 外圍設備的高度可擴展性：雙千兆以太網連接器、Micro-SD 卡插槽、micro-HDMI 接口、USB 3.0、MIPI CSI、MIPI DSI 等。
• 易於部署且穩定： DIN 導軌安裝和鎖孔槽讓您可以將其懸掛在任何地方
• 預裝OpenWRT固件：開箱即用，可輕鬆實現軟件路由器應用

OpenWRT 預裝

Compute Module 4預裝了開箱即用的OpenWrt 韌體。這意味著您只需打開包裝箱，取出電路板，連接到您現有的家庭網絡並擁有自己的迷你路由器！可搭配 docker 在擴展安裝其他功能，例如Home Assistant等其他套件。

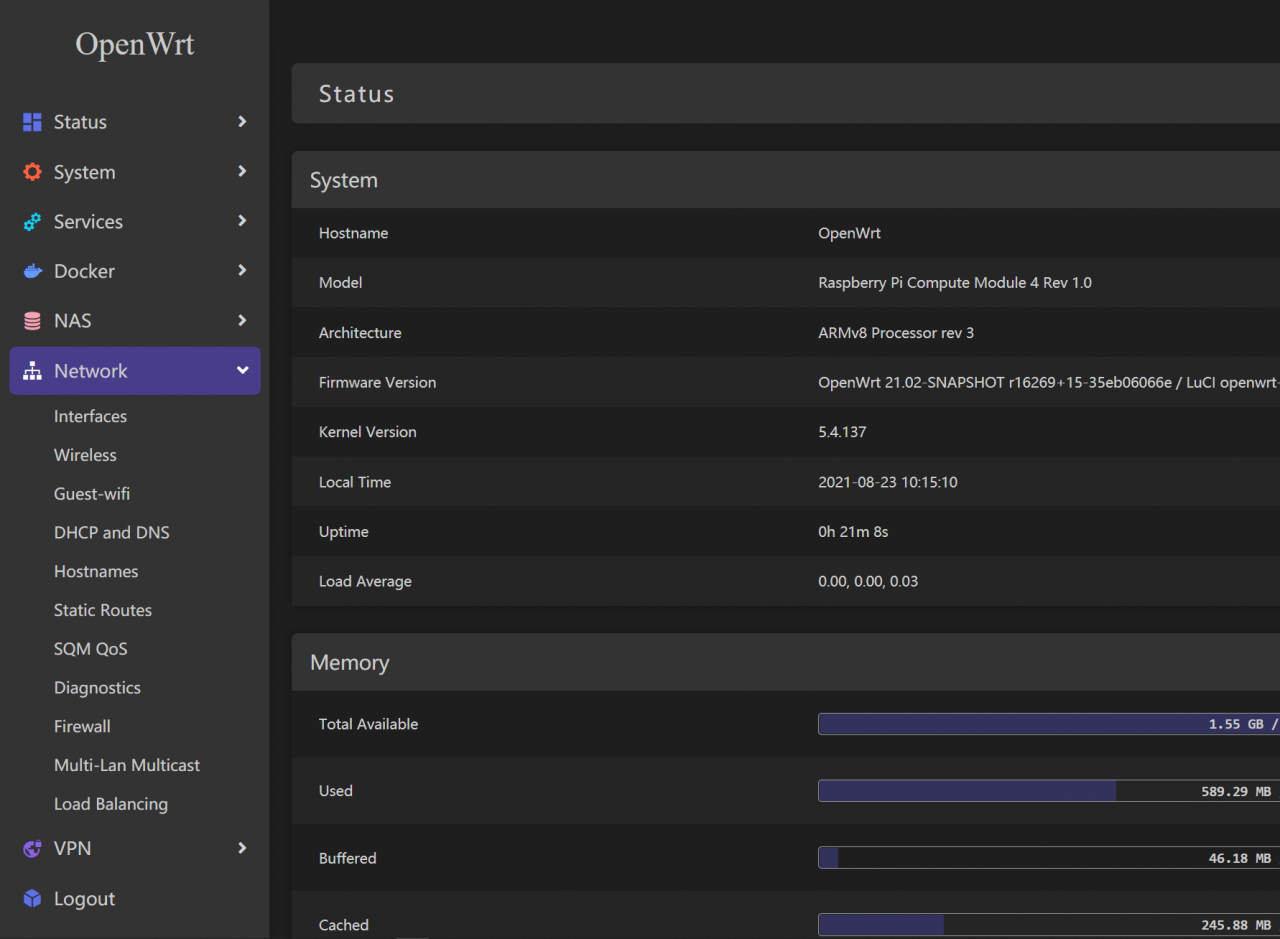

OpenWrt 是一個運行在嵌入式設備/路由器上的開源 Linux 操作系統。它提供了比傳統路由器更多的功能、性能和安全性。它有一個完全可寫的文件系統，並包括一個包管理系統。您可以使用這些包以各種方式適應您的應用程序。將此板連接到家庭網絡並從網絡瀏覽器訪問路由器後，您將看到一個漂亮的交互式儀表板，如下所示。

您可以瀏覽此儀表板，並且可以訪問一系列功能，例如：

• 連接多個設備時提高整體網絡性能
• 通過直接連接到路由器的外部存儲驅動器在設備之間共享文件
• 增加網絡安全
• 從路由器運行 BitTorrent 客戶端
• 將打印機直接連接到路由器以創建網絡打印機
• 限製網絡中特定設備的帶寬使用
• 主動隊列管理
• 實時網絡監控
• 創建動態 DNS
• 設置 VPN 客戶端或服務器
• 攔截網絡廣告

家用路由器為什麼選擇樹莓派4？

1. 增加網絡帶寬和性能

雖然與成熟的台式機或筆記本電腦相比，Raspberry Pi 肯定較弱，但在網絡路由方面，其 Broadcom CPU 肯定綽綽有餘。因此，Raspberry Pi 路由器肯定會提升您的網絡並為您提供更快的互聯網速度！

2. 提高網絡安全
使用 Raspberry Pi 路由器，您將能夠選擇免費的開源操作系統，如 OpenWrt，這些操作系統經過社區審查和維護以確保安全！

3. 享受附加功能
借助隨附的硬件和 I/O，將 Raspberry Pi 用作路由器可以讓您靈活地添加更多功能。

路由器可以運行什麼樣的操作系統？

那麼這些特殊的路由器可以運行什麼樣的操作系統呢？窗戶，馬克？當然不是。路由器不需要運行這種繁重的操作系統，因為它沒有意義。因此，有一些特殊的操作系統專門設計用於在此類路由器上運行，並且大多數是基於 Linux 的。這些操作系統非常輕巧，可以在這些路由器上可用的低端 CPU 和低 RAM 上運行。此外，這些操作系統中的大多數都是開源的，這意味著您無需支付額外費用即可訪問它們。

如果您想深入了解這些路由器操作系統，可以訪問 此博客。一些最常見的路由器操作系統是：

• 打開Wrt
• 感知
• DDWRT
• OPNSense
• 清操作系統
• IPFire

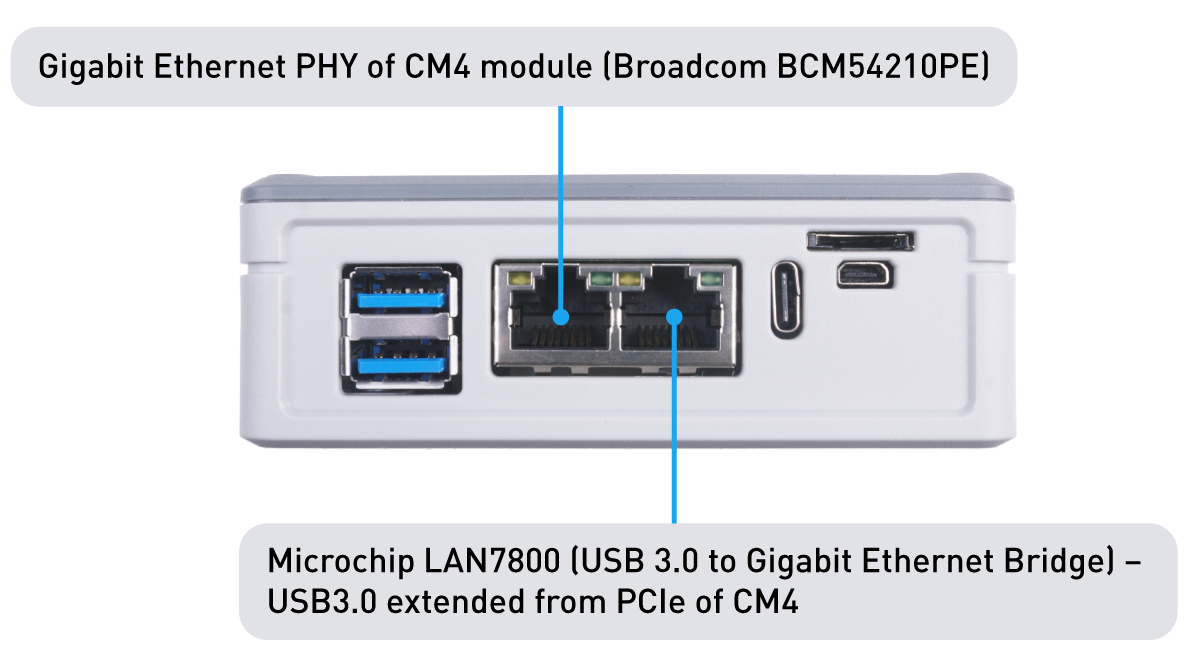

在兩個千兆以太網端口 (RJ45)中，一個以太網端口連接到基於 Broadcom BCM54210PE 的 CM4 模塊的千兆以太網 PHY。另一方面，另一個千兆以太網端口連接到 Microchip 的 LAN7800，它是 USB 3.0 到 GbE（千兆以太網橋）。這裡的USB 3.0接口是從CM4 Module的PCIe接口擴展而來的。此外，兩個端口都可以支持高達 1Gbps 的速度。

它具有多種 I/O 外圍設備，例如 MIPI CSI、MIPI DSI、用於連接顯示器/相機的微型 HDMI、用於更多 USB 擴展的標準 9 針 USB 3.0 接頭、微型 SD 卡插槽和 FPC 連接器同時保持緊湊的外形！該板非常適合 HTPC 製造商、Linux 開發人員、軟件路由器愛好者和大多數 Raspberry Pi 普通用戶。

此外，它還附帶一個 PC/ABS 外殼，頂部為鋁合金，外殼上有一個大水槽，以便在極端負載下冷卻 CM4。它還提供更好的保護，適合用於工業應用。

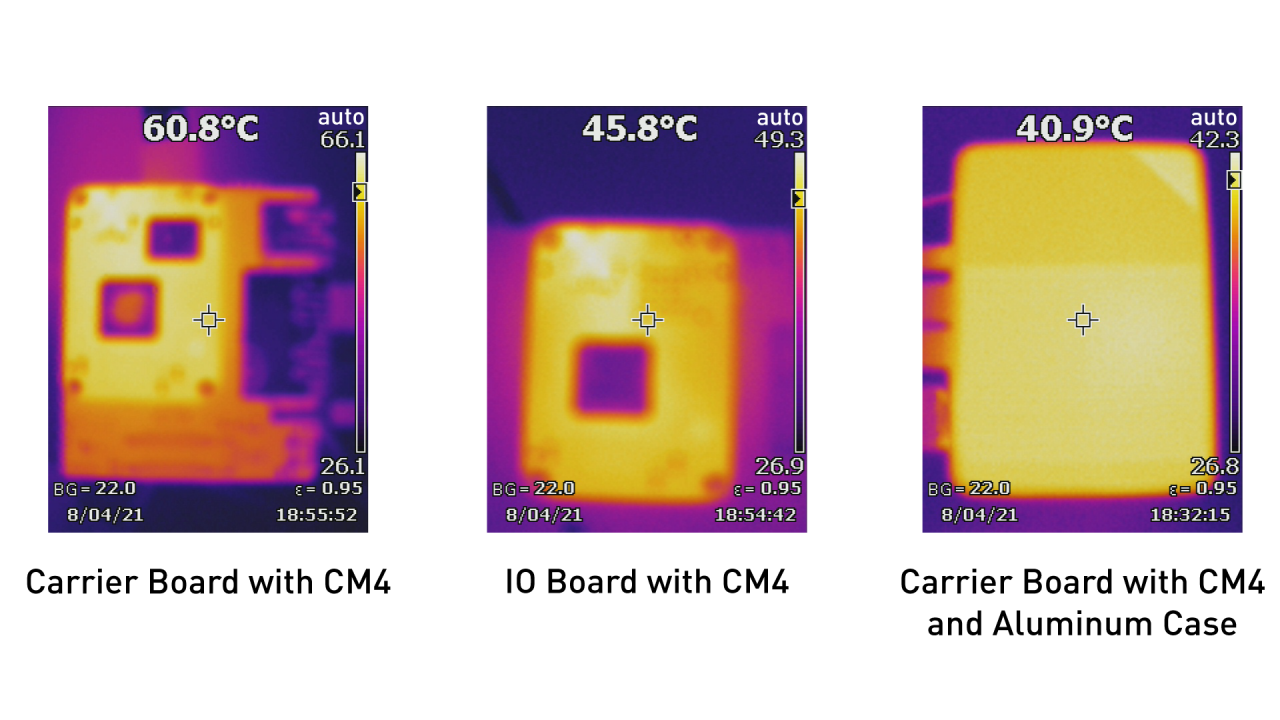

熱圖

箱子有長橡膠支腳，放置在平面上時更穩定。您可以用兩種不同的方法安裝這種情況。一種是使用鎖孔槽壁掛支架並將其掛在牆上（您可以掛在 2 個不同的方向）。另一種是使用 3 個安裝孔並安裝到 DIN 導軌上。

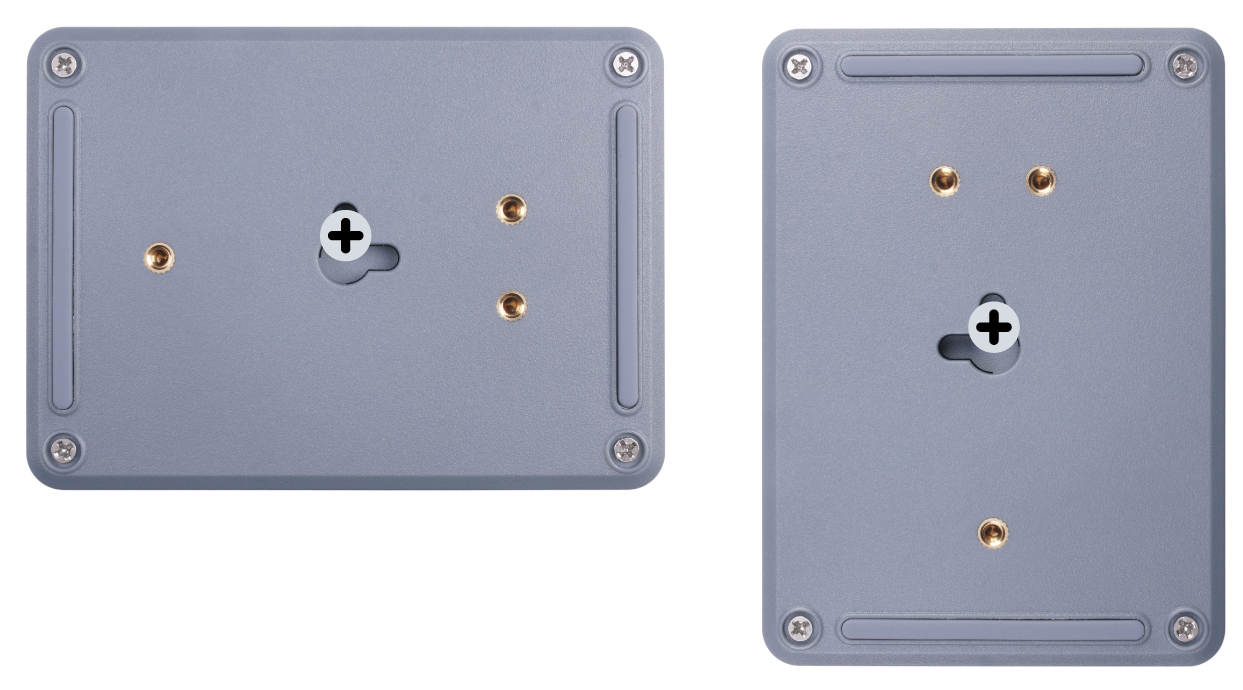

壁掛式（水平和垂直方向）

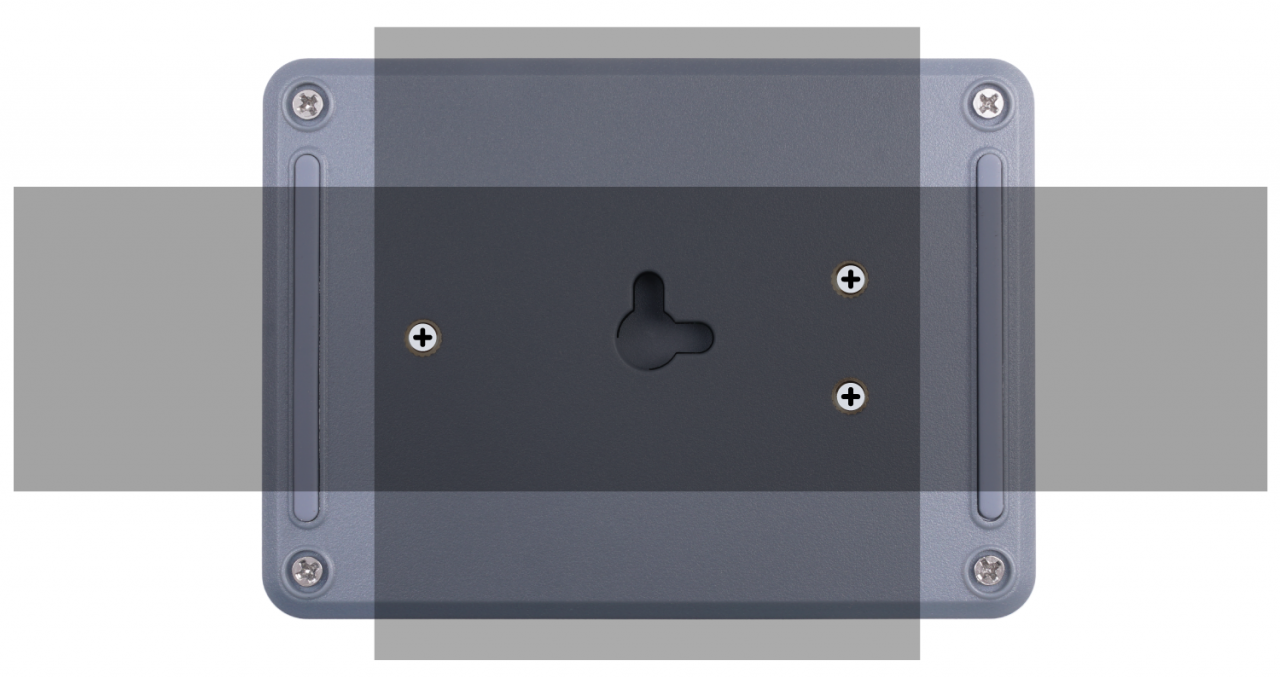

DIN 導軌安裝

您可能感興趣的類似路由器：

• CM4 Router： CM4 Router Board 是基於 Raspberry Pi Compute Module 4 的擴展板。
• 雙千兆載板： 它具有各種 I/O 外圍設備，例如 MIPI CSI、MIPI DSI、用於連接顯示器/相機的微型 HDMI，以及用於更多 USB 擴展的標準 9 針 USB 3.0 接頭連接器，以及一個微型 SD卡槽和 FPC 連接器，同時保持緊湊的外形！
• 雙千兆以太網 NIC CM4 載板： 這款 CM4 載板非常適合 HTPC 製造商、Linux 開發人員、軟件路由器愛好者和大多數普通 Raspberry Pi 用戶。

規格

載板

規格	細節
聯網	雙千兆以太網連接器
USB 3.0 轉 GbE （千兆以太網橋）	Microchip的LAN7800
USB	2 個 USB 3.0 端口 1 個 USB 3.0 9 針接頭
貯存	Micro-SD卡槽（非eMMC CM4版本加載系統Image）
相機	1 個 MIPI CSI 連接器
展示	1 x MIPI DSI 連接器 1 x Micro HDMI 連接器
柔性電路板	I2C 和 SPI 接口
外置風扇	風扇電源接口
力量	5V/3A 使用 USB Type-C 端口
LAN7800 工業 溫度範圍	-40°C 至 +85°C
方面	75x64x21mm
重量	43克

Raspberry Pi CM4 運算模組

規格	細節
處理器	Broadcom BCM2711 四核 Cortex-A72 (ARM v8) 64 位 SoC @ 1.5GHz
記憶	4GB LPDDR4
貯存	32GB eMMC
連通性	2.4GHz 和 5.0GHz IEEE 802.11b/g/n/ac Wi-Fi、藍牙 5.0、帶板載和外部天線選項的 BLE
	支持 IEEE1588 的板載千兆以太網 PHY
	1×USB 2.0接口
	PCIe Gen 2 x1 接口
	28個GPIO信號
	用於SD卡或外接eMMC的SD卡接口
視頻	雙 HDMI 接口（支持高達 4Kp60）
	2 通道 MIPI DSI 顯示接口
	2 通道 MIPI CSI 攝像頭接口
	4 通道 MIPI DSI 顯示接口
	4 通道 MIPI CSI 攝像頭接口
多媒體	H.265（4Kp60解碼）；H.264（1080p60 解碼，1080p30 編碼）；OpenGL ES 3.0 圖形
輸入功率	5伏直流
工作溫度	0 至 +80°C
方面	55 毫米 × 40 毫米
生產壽命	Raspberry Pi Compute Module 4 將至少持續生產到 2028 年 1 月
遵守	如需本地和區域產品批准的完整列表，請訪問： www.raspberrypi.org/documentation/hardware/raspberrypi/conformity.md

應用

• 軟件路由器
• 物聯網應用
• 智能家居
• 相機/視頻相關項目

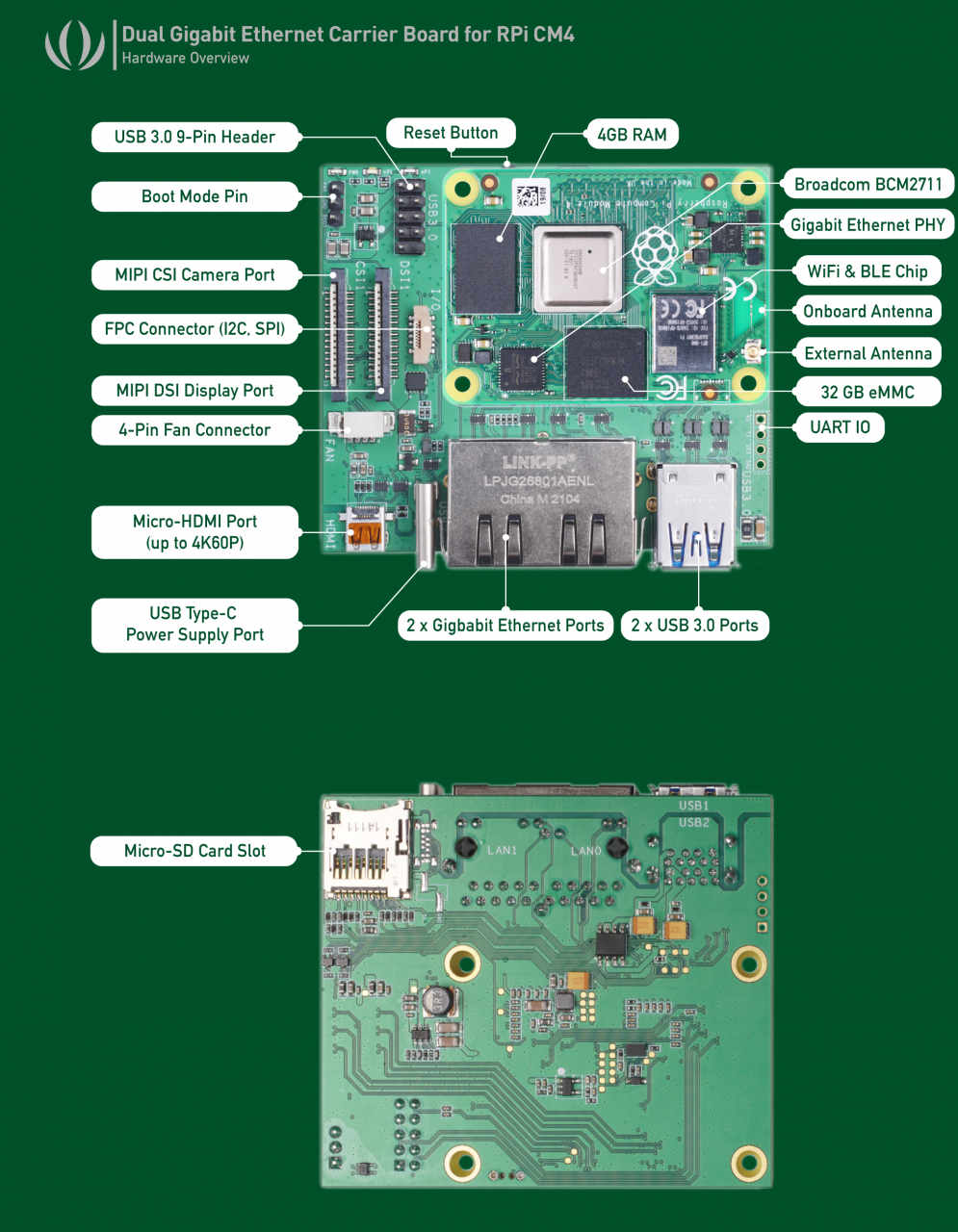

硬件概述
