RS232 轉 RS485 轉換模組 無源雙向通訊模組

描述

RS232 轉 RS485 轉換模組 無源雙向通訊模組

無需電源供電的RS232轉RS485模組是一款高性能、低功 耗的串口轉換器,採用先進的晶片技術和精密的電路設計,可以 實現RS232信號到RS485信號的高效雙向轉換,而無需外部電源供 電。具有極高的穩定性和可靠性,能夠提供雙向的資料傳輸,實 現高效的資料通信。該模組廣泛應用於自動化控制系統、工業自 動化、物聯網、環境監測等領域,可以幫助用戶輕鬆建立RS-232 和RS-485設備之間的通信連接,提高設備互通性和整個系統的 穩定性。

注意!! 本模組需要從 RS232 的信號端上取電，對於 RS232 信號的電流有一定的要求

特色

• 通用性強:適用於多種RS-232周邊設備,如電腦、PLC等。
• 高效性能:採用高品質晶片設計,確保穩定可靠的資料傳輸和通信效率。
• 安全可靠:支持過流保護和過壓保護功能,有效避免設備受到損壞。
• 易於使用:通過簡單的接線即可完成安裝,無需任何配置和驅動程式,
• 介面特性:介面相容EIA/TIA的RS-232、RS-485標準

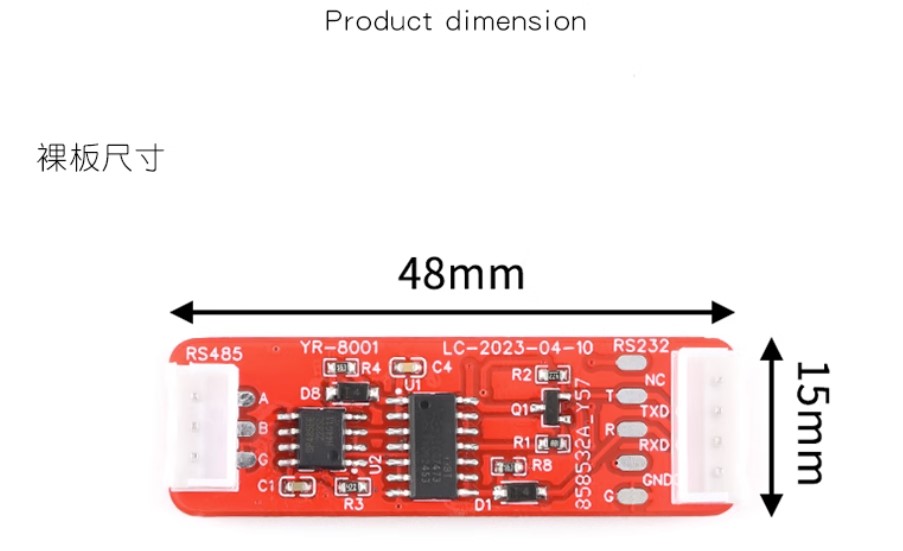

• 電氣介面:RS-232 端 XH-4A 連接器, RS-485 XH-3A連接器
• 傳輸速率:300bps-115.2Kbps
• 使用環境:-25℃到70℃,相對濕度為5%到95%
• 傳輸距離:1,200米(RS-485端) 5米(RS-232 )

常見問題排除

• 資料通信失敗
• 檢查 RS-232介面接線是否正確
• 檢查 RS-485輸出介面接線是否正確
• 檢查接線端子是否連接良好
• 檢查資料通信設備兩端資料速率、格式是否一致

RS-232 轉 RS-485 模組是一種常見的串口轉換器,用於將RS-232 信號轉換為RS-485差分信號,以實現不同 設備之間的通信。
