Sipeed SLogic Combo 8 邏輯分析儀 具 CKLink Debugger、DAP-Link Debugger、USB2UART 功能

描述

Sipeed SLogic Combo 8 邏輯分析儀 具 CKLink Debugger、DAP-Link Debugger、USB2UART 功能

The SLogic Combo 8是一款多功能開發工具，集成了邏輯分析儀、CKLink調試器、DAP-Link調試器和UART模塊（USB2UART）的功能。通過按鈕可以任意切換這些功能。這款4合1工具提供最高80 MHz的取樣率，支持最多8個通道，並且兼容多個平台。儘管體積小巧，它提供超過130種分析協議。

作為一款邏輯分析儀，它提供最高80 MHz的取樣頻率，可以與主機電腦一起分析各種協議。作為UART模塊時，它支持最多4個串行端口，最大波特率達到20 Mbps，適用於依賴串行通信的各種應用。作為CKLink或DAPLink時，它用於調試基於RISC-V和ARM的芯片，並提供一個額外的串行端口用於日誌觀察。

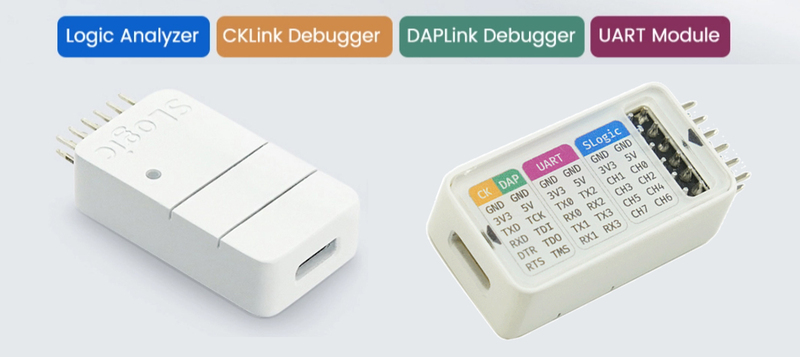

Powerful 4-in-1 Debugger

Powerful Features

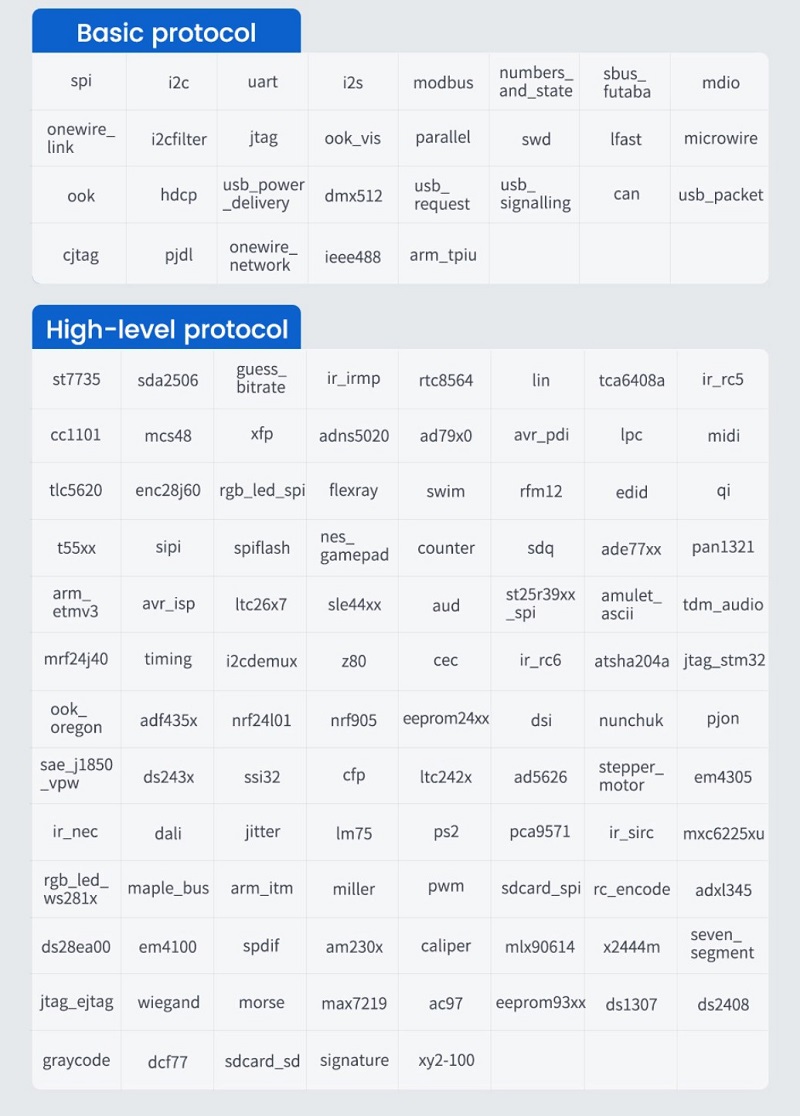

Support for analysing 130+ protocols

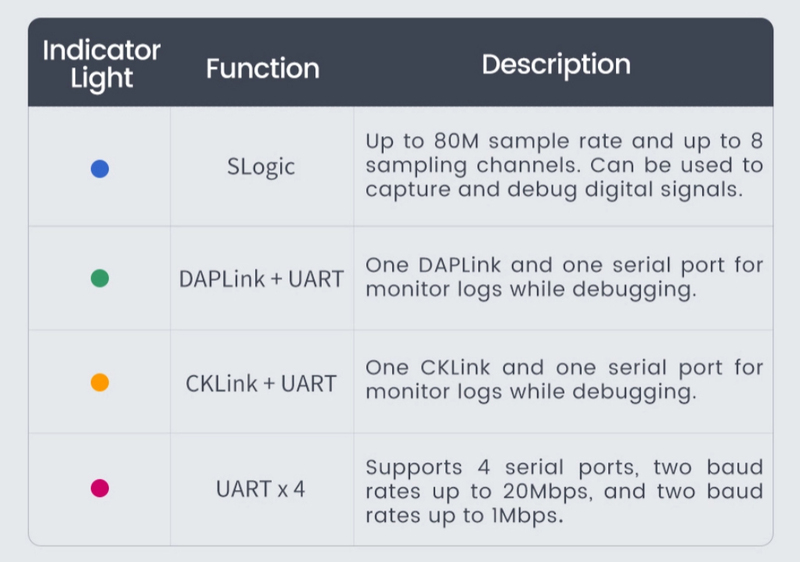

Function Annotation

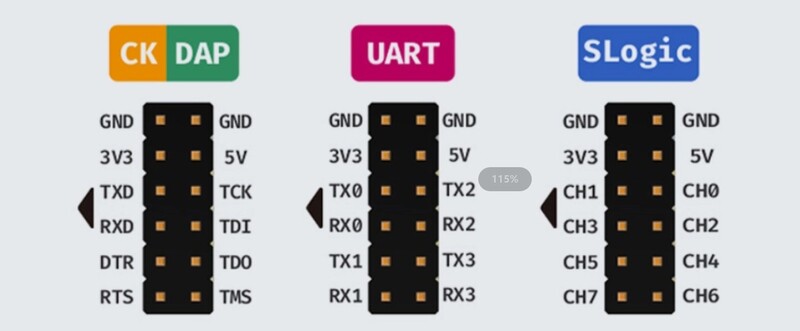

Panel Information

應用：

• 協議分析
• 串行通信
• 芯片調試
• 教育和培訓
• 硬件開發與測試
• 研究與開發

規格： SLogic功能參數

• 最大通道數：8通道
• 最大取樣率：80M
• 傳輸帶寬：320Mb/s
• 取樣模式：串流
• 典型配置：80M@4CH、40M@8CH
• 信號輸入範圍：0~3.6V
• 高低電平閾值：VIN>2V、VIL＜0.8V

在Windows環境下，SLogic Combo 8的最大傳輸帶寬為160 Mb/s。典型配置包括80M@2CH和40M@4CH。

CKLink功能參數

• JTAG時鐘速率：16M
• 典型轉備速度：1200KB/s
• 調試串行端口：最高達20Mbps

DAPLink功能參數

• 調試串行端口：最高達20Mbps
• 典型燒錄速度：110KB/s

UART功能參數

• 最大波特率：2×20Mbps+2×1Mbps
• 總帶寬：42Mbps
