SparkFun 超微型低功耗三軸加速度計模組 – BMA400 (Qwiic)

描述

SparkFun 超微型低功耗三軸加速度計模組 – BMA400 (Qwiic)

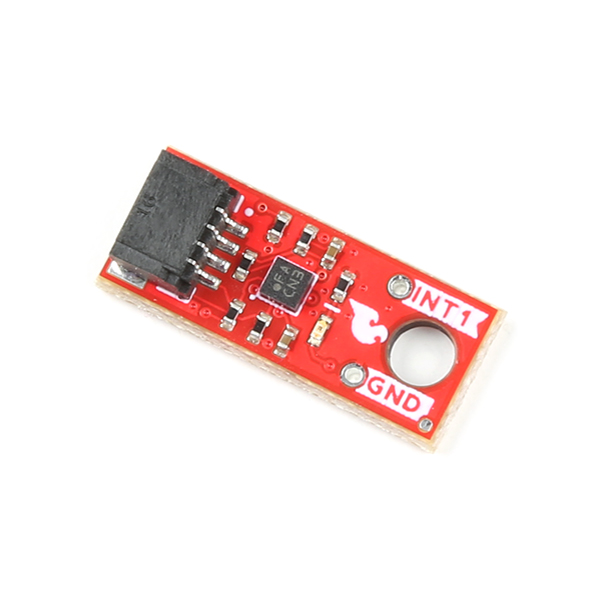

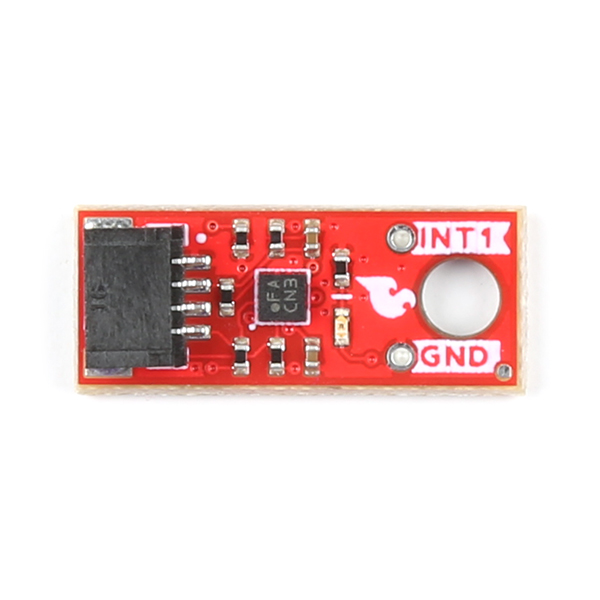

SparkFun Qwiic BMA400 微型三軸加速度計破解板提供一個三軸加速度感測器，適用於超低功耗應用，並採用易於使用的微型 Qwiic 破解板格式。被譽為第一個“真正”的超低功耗加速度傳感器，BMA400 在可穿戴和智能家居應用中非常適用。然而，該傳感器的優勢在於它能夠通過避免虛假報警來區分關鍵情況和假訊號。 Qwiic 系統允許在不需要焊接的情況下將其集成到 I2C 系統中。雖然微型尺寸不允許傳統的 0.1″ 間距PTH頭進行通信，但板子將中斷和接地引腳路由到通孔連接器。

Bosch Sensortech© 的 BMA400 具有 ±2/±4/±8/±16g 的全比例加速度範圍，在最高性能設置下，極低的電流消耗量小於14.5µA。該傳感器還包括一個完整的片上中斷功能集，包括自動喚醒/低功耗、計步器、活動識別、方向檢測和輕拍/雙擊。

特色與規格

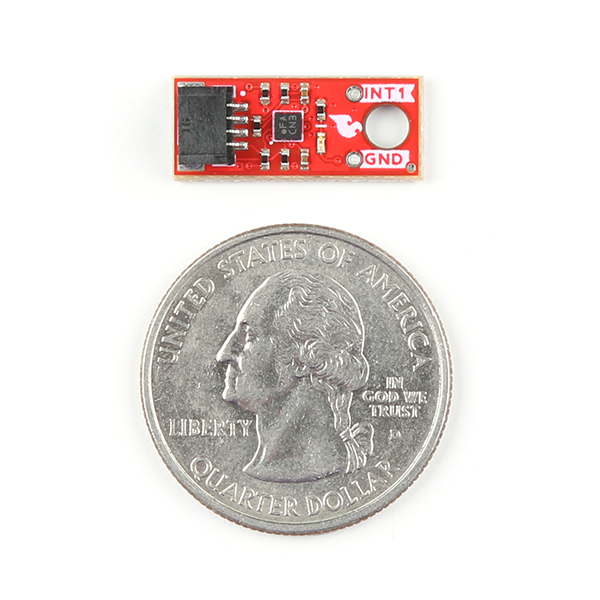

• Qwiic微型板（0.75英寸x 0.30英寸/19.05毫米x 7.62毫米）
• 供應電壓範圍 1.72 – 3.6V
• 超低電流消耗 最高效能設置下<14.5µA
• I2C介面（支援Qwiic）
• SPI介面（默認停用）

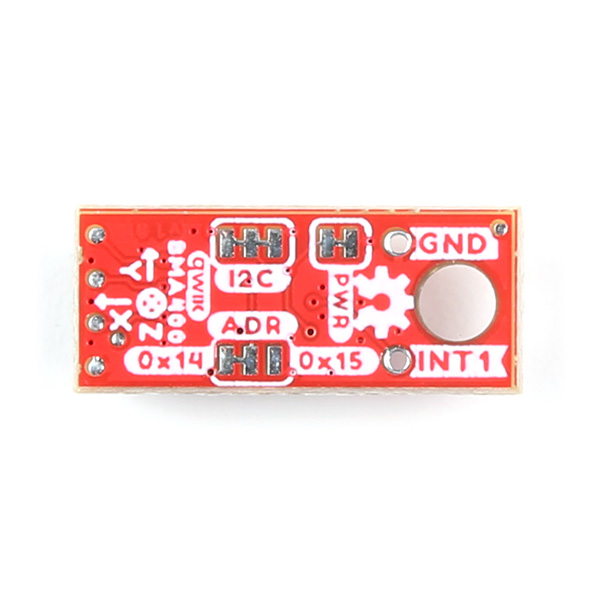

• I2C地址 0x14（默認值），0x15
• 可選加速度量程 ±2/±4/±8/±16g
• 片上中斷功能
  自動低功耗/自動喚醒
• 計步器
• 活動識別（步行、奔跑、靜止）
• 運動檢測
• 方向檢測
• 點擊/雙擊
• 輸出數據速率範圍 12.5 – 800Hz（普通模式） 25Hz（低功耗模式）
• 2個Qwiic水平連接器方向檢測
• 點擊/雙擊
• 輸出數據速率範圍
• 12.5 – 800Hz（普通模式）
• 25Hz（低功耗模式）
• 1個Qwiic水平連接器

文件與資源

• 原理圖
• 鷹檔案
• 電路板尺寸
• 數據表(BMA400)
• 聯播指南
• Qwiic 信息頁面
• BMA400 Arduino 庫
• GitHub 硬件回購

SparkFun Micro Triple Axis Accelerometer Breakout – BMA400 (Qwiic)

The SparkFun Qwiic BMA400 Micro Triple Axis Accelerometer Breakout offers a 3-axis acceleration sensor perfect for ultra-low-power applications on an easy-to-use Micro Qwiic format breakout board. Dubbed the first “real” ultra-low power acceleration sensor, the BMA400 is perfect when used in both wearable and smart home applications. Where this sensor shines, however, is its ability to distinguish between critical situations and false signals by avoiding false alarms. The Qwiic system allows for integration into your I²C system with no soldering required. While the Micro size does not allow for a traditional 0.1″-spaced PTH header for communication, the board does route an interrupt and ground pin to a through-hole connection.

The BMA400 from Bosch Sensortech^© has a full scale acceleration range of ±2/±4/±8/±16g with exceptionally low current consumption of < 14.5µA while operating at its highest performance settings. The sensor also includes a complete feature set for on-chip interrupts including auto wakeup/low power, step counter, activity recognition, orientation detection and tap/double tap.

Features

• Qwiic Micro Sized Board (0.75in x 0.30in / 19.05mm x 7.62mm)
• Supply voltage range
  • 1.72 – 3.6V
• Ultra-Low current consumption
  • < 14.5µA at highest performance settings
• I²C interface (Qwiic-enabled)
• I²C addresses
  • 0x14 (Default), 0x15
• Selectable acceleration ranges
  • ±2/±4/±8/±16g
• On-chip interrupt features
  • Auto-low power/auto wakeup
  • Step counter
  • Activity recognition (walking, running, standing still)
  • Motion detection
  • Orientation detection
  • Tap/double tap
• Output data rate range
  • 12.5 – 800Hz (Normal Mode)
  • 25Hz (Low-Power Mode)
• 1x Horizontal Qwiic Connection Port
