SparkFun 6通道 光譜感測器模組 – AS7262 可見光譜 支援 QWIIC 接頭

描述

SparkFun 6通道 光譜感測器模組 – AS7262 可見光譜 支援 QWIIC 接頭

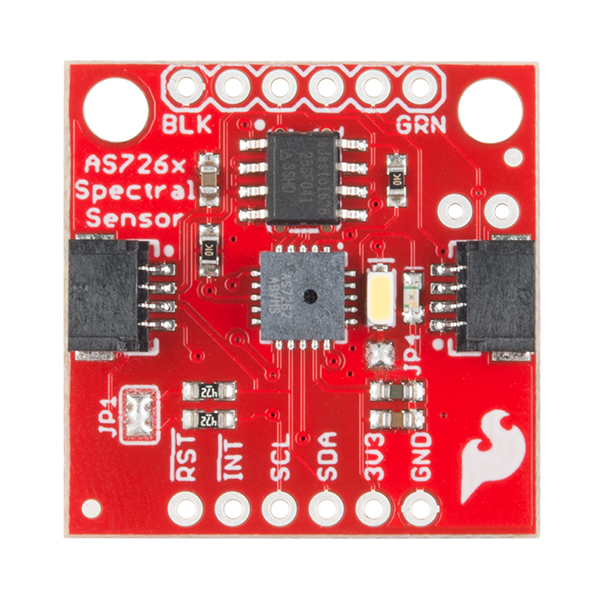

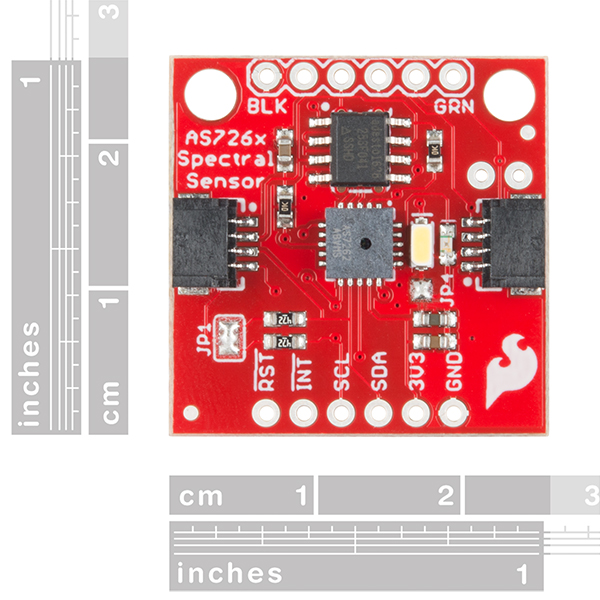

SparkFun AS7262 可見光譜感測器模組 將光譜技術帶到您的手掌中，比以往任何時候都更容易測量和表徵不同材料如何吸收和反射不同波長的光。AS7262 Breakout 的獨特之處在於它能夠通過 I ² C 接口和使用 AT 命令的串行接口進行通信。由於板上連接了 Qwiic 連接器，連接很容易——只需將 Qwiic 電纜的一端插入分線器，另一端插入其中一個 Qwiic 屏蔽，然後將板堆疊在開發板上。您將準備好上傳草圖以立即開始進行光譜測量。

AS7262 光譜儀檢測可見光範圍內的波長，分別為 450、500、550、570、600 和 650nm 的光，每個波長為 40nm 的全寬半峰檢測。該板還有多種方法可以照亮您將嘗試測量的物體，以獲得更準確的光譜讀數。有一個專門為此任務挑選的板載 LED，以及用於將您自己的 LED 焊接到其中的兩個引腳。

注意： AS7262的 I ² C 地址為 0x49，是硬件定義的。需要多路復用器/Mux 才能與單個總線上的多個 AS7262 傳感器進行通信。如果您需要使用多個 AS7262 傳感器，請考慮使用Qwiic Mux Breakout。

特色

• 6 個可見通道：450nm、500nm、550nm、570nm、600nm 和 650nm，每個通道具有 40nm FWHM
• 矽干涉濾光片實現的可見濾光片組
• 具有數字訪問功能的 16 位 ADC
• 可編程 LED 驅動器
• 2.7V 至 3.6V，帶 I ² C 接口
• 2 個 Qwiic 連接器

文件與資源

• 示意圖
• 鷹文件
• Qwiic 登陸頁面
• 聯播指南
• 數據表(AS7262)
• GitHub

SparkFun Spectral Sensor Breakout – AS7262 Visible (Qwiic)

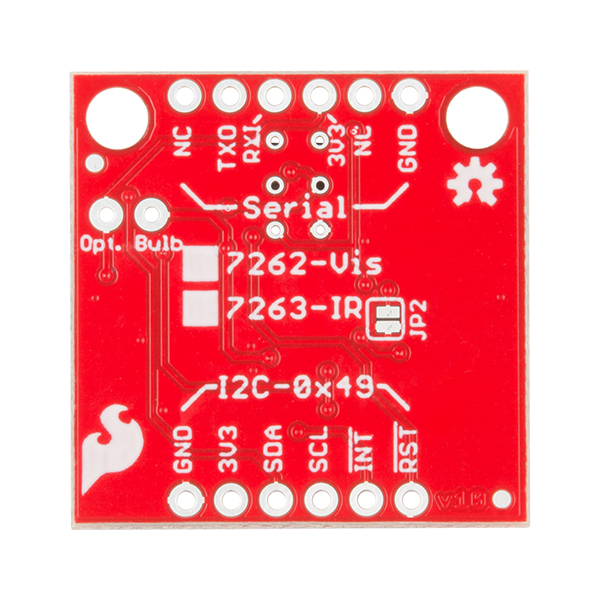

The SparkFun AS7262 Visible Spectral Sensor Breakout brings spectroscopy to the palm of your hand, making it easier than ever to measure and characterize how different materials absorb and reflect different wavelengths of light. The AS7262 Breakout is unique in its ability to communicate by both an I²C interface and serial interface using AT commands. Hookup is easy, thanks to the Qwiic connectors attached to the board — simply plug one end of the Qwiic cable into the breakout and the other into one of the Qwiic Shields, then stack the board on a development board. You’ll be ready to upload a sketch to start taking spectroscopy measurements in no time.

The AS7262 spectrometer detects wavelengths in the visible range at 450, 500, 550, 570, 600 and 650nm of light each with 40nm of full-width half-max detection. The board also has multiple ways for you to illuminate objects that you will try to measure for a more accurate spectroscopy reading. There is an onboard LED that has been picked out specifically for this task, as well as two pins to solder your own LED into.

Note: The I²C address of the AS7262 is 0x49 and is hardware defined. A multiplexer/Mux is required to communicate to multiple AS7262 sensors on a single bus. If you need to use more than one AS7262 sensor consider using the Qwiic Mux Breakout.

Features

• 6 visible channels: 450nm, 500nm, 550nm, 570nm, 600nm and 650nm, each with 40nm FWHM
• Visible filter set realized by silicon interference filters
• 16-bit ADC with digital access
• Programmable LED drivers
• 2.7V to 3.6V with I²C interface
• 2x Qwiic connectors
