SparkFun AzureWave Thing Plus – AW-CU488 Realtek RTL8721DM 整合式單晶片低功耗雙頻 2.4GHz / 5GHz 開發板

描述

SparkFun AzureWave Thing Plus – AW-CU488 Realtek RTL8721DM 整合式單晶片低功耗雙頻 2.4GHz / 5GHz 開發板

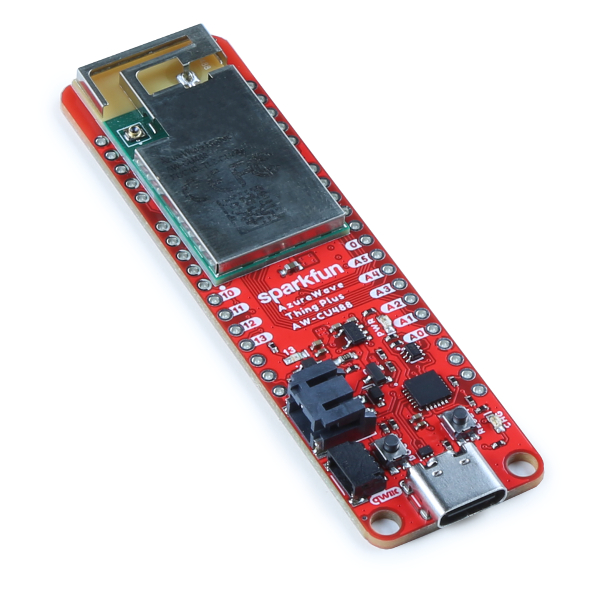

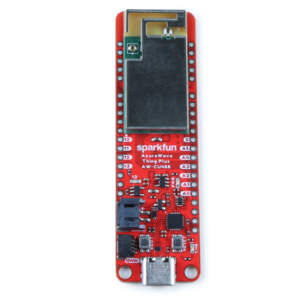

SparkFun AzureWave Thing Plus是一款採用 Feather 模組形狀的開發板，配備了AW-CU488。該模組擁有Realtek RTL8721DM集成的單芯片低功耗雙頻（2.4GHz和5GHz）無線局域網通信控制器。它還包括雙處理器核心：Real-M300 CPU（ARMv8-M，Cortex-M33）和Real-M200 CPU（ARMv8-M，Cortex-M23）。將SparkFun AzureWave Thing Plus連接到雲端，以獲取當地的當前天氣狀況、將感測器數據發送到伺服器、控制下一個家庭自動化項目中的燈光，甚至計算輸入音訊信號的快速傅立葉變換（FFT）！

為什麼這個名字呢？我們親切地稱之為“Thing”，因為它非常適合你的物聯網項目。Thing可以完成從點亮LED到與所選平台發送數據的所有任務，並可以像任何微控制器一樣編程。你甚至可以通過安裝Realtek Arduino核心在Arduino IDE中編程Thing。

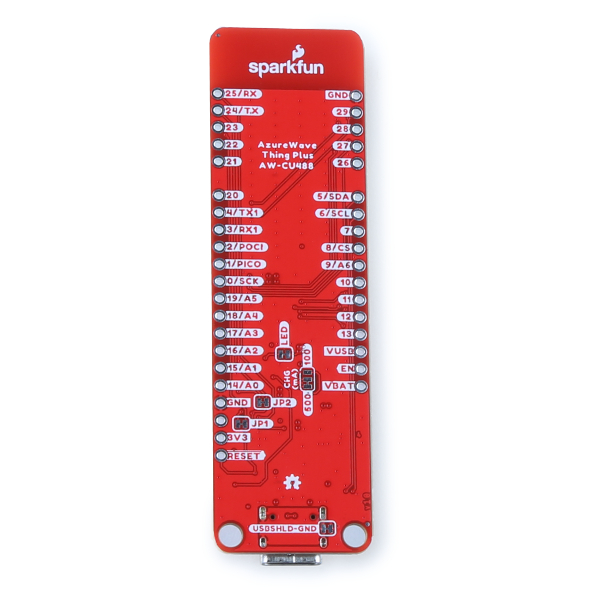

該板上包括一個用於編程和電源的USB-C連接器。板上還裝有兩個按鈕，用於復位和啟動。對於那些需要遠程應用的人，板上還包括一個2引腳JST連接器和MCP73831單電池LiPo充電IC（設置為默認速率500mA）。為AW-CU488的電壓通過XC6222 3.3V/700mA電壓穩壓器降壓。板上有三個狀態LED，用於顯示電源、充電和狀態。由於模組的大小，該板比標準Thing Plus足跡略長。通過增加的長度，我們能夠在板的邊緣多開放幾個PTH，總共有30個GPIO引腳（30個中斷，七個模擬，11個PWM，兩個UART，兩個SPI和一個I2C）。該板還包括一個內置的音頻CODEC，帶有各種取樣率的雙通道類比輸入和輸出（8/12/16/24/32/48/…/176.4 kHz）。在板的背面有五個跳線，用於LiPo充電速率、LED、自動啟動電路和USB屏蔽。最後，板上有一個Qwiic連接器，方便將支持Qwiic的I2C設備輕鬆添加到你的項目中！

硬體特色

• AzureWave AW-CU488 模組
  • 高達 200MHz 工作頻率
  • 512KB SRAM 和 4MB PSRAM
  • 32Mbit SPI 快閃記憶體
  • Realtek RTL8721DM 雙處理器核心
    • Real-M300 CPU（Armv8-M、Cortex-M33）
    • Real-M200 CPU（Armv8-M、Cortex-M23）
  • 2.4GHz/5GHz WiFi 802.11a/b/g/n 1T1R 無線區域網
  • 內建天線，附內部屏蔽天線
  • 2 聲道音訊編解碼器 (8/12/16/24/32/48/…/176.4 KHz)
• Thing Plus（或 Feather）外形
  • 相容麵包板的 0.1″ (2.54 mm) 間距接頭座

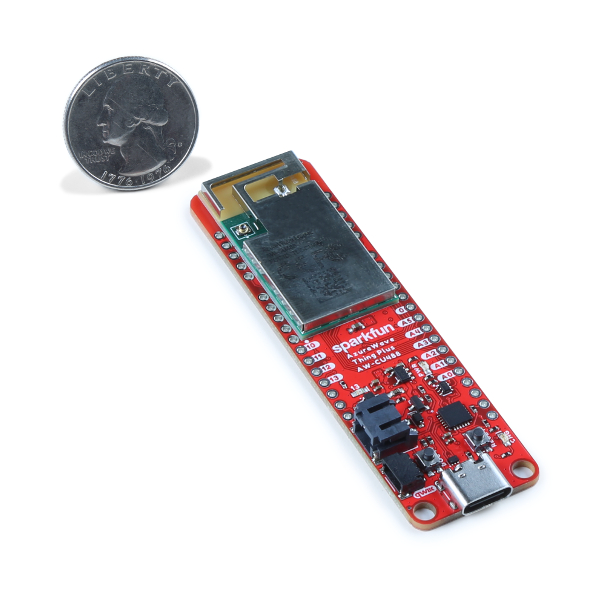

  • 尺寸：3.05 英吋 x 0.90 英吋（77.47 毫米 x 22.86 毫米）

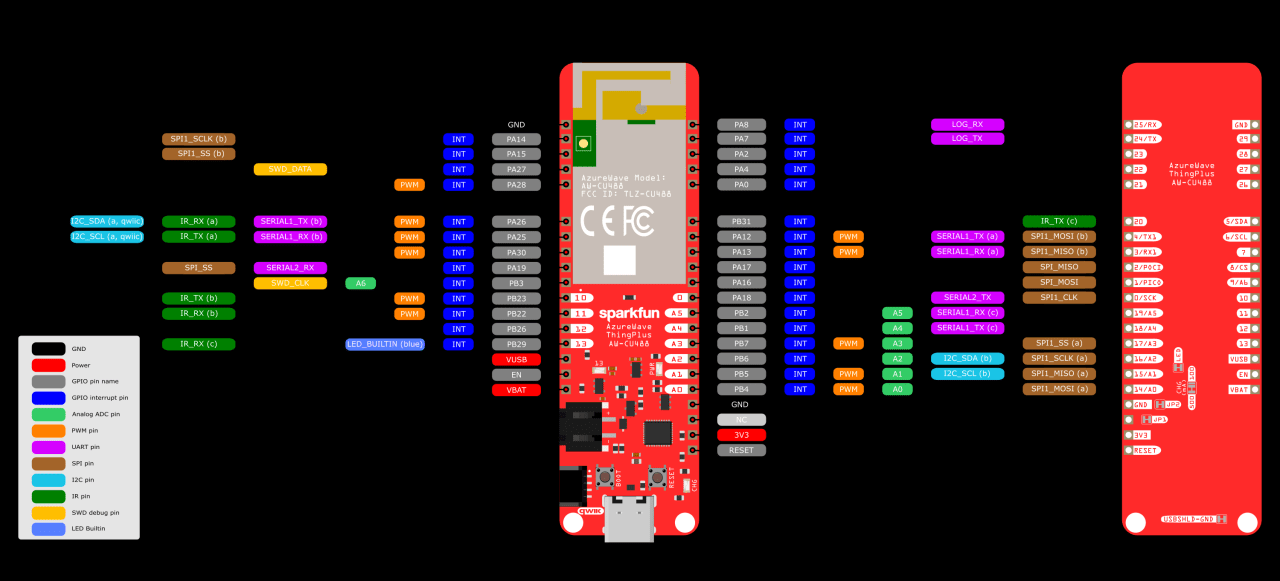

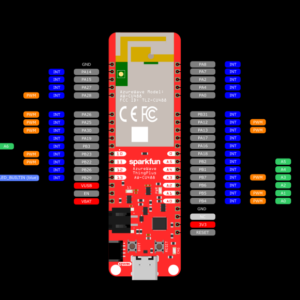

  • 30x 可用 GPIO
    • 高達 30 倍 INT
    • 高達 7x 12 位元 ADC
    • 高達 11x PWM
    • 多達 2 個 UART
    • 高達 2x SPI
    • 高達 1x I ² C
  • 兩個安裝孔
    • 相容於4-40螺絲
  • 38x PTH 引腳
  • 1 個 USB C 型連接器
  • 1 個用於鋰聚合物電池的 2 針 JST 連接器（不包含在供貨範圍內）
  • 1x 4 針 Qwiic 連接器
• CP210X USB 轉串口轉換器
• MCP73831 單節、鋰聚合物電池充電 IC
  • 充電速率設定為 500mA（預設）
• 羈扣
  • 開機
  • 重置
• LED
  • 力量
  • 收費
  • 地位
• 毛衣
  • 電源指示燈
  • 聚合物鋰電池充電速率 (500mA/100mA)
  • 自動重設電路
  • USB屏蔽

文件與資源

• 示意圖
• 鷹檔案
• 電路板尺寸
• 連接指南
• 熔接部分
• 圖形資料表
• 數據表
  • AW-CU488
  • RTL8721DM
• Qwiic 資訊頁面
• 比較 Thing Plus 板
• 董事會支持文件
• GitHub 硬體倉庫
