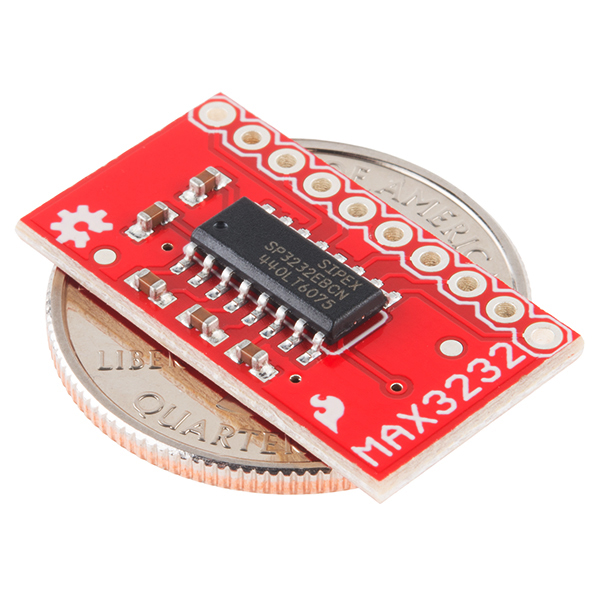

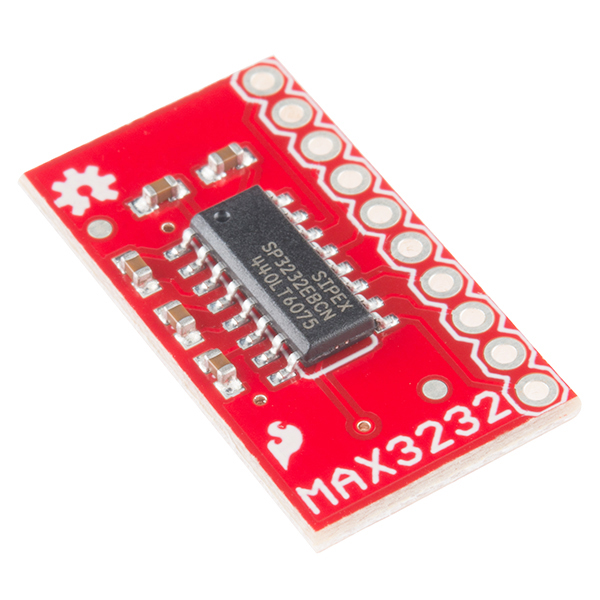

SparkFun MAX3232 Transceiver Breakout RS232 轉 TTL 模組

描述

SparkFun MAX3232 Transceiver Breakout RS232 轉 TTL 模組 3-V to 5.5-V multichannel RS-232 line driver & receiver

SparkFun MAX3232 Transceiver Breakout  是 TTL / CMOS 項目的必備 IC 終於有了自己的分線板！這是RS232轉換器IC，能夠以3V運行並與5V邏輯通信。我們採用了SOIC封裝MAX3232，並斷開了將RS232設置為TTL連接所需的所有引腳。我們還包括了必要的0.1uF電荷泵電容器。還要記住，由於MAX3232的工作電壓範圍比232（3-5.5V）寬，您可以在3.3V和5V項目中使用它！

MAX3232 晶片包括兩個線路驅動器，兩個線路接收器以及一個雙電荷泵電路，該電路的兩端具有±15kV ESD保護端子（串行端口連接端子，包括GND）。該設備滿足TIA / EIA-232-F的要求，並在異步通信控制器和串行端口連接器之間提供電接口。電荷泵和四個小型外部電容器允許使用3V至5.5V單電源供電。這些器件以高達250 kbit / s的數據信令速率和最大30V / µs的驅動器輸出壓擺率工作。

文件與資料

• 原理圖
• 鷹文件
• 數據表（3232EB）
• GitHub（設計文件）

SparkFun Transceiver Breakout – MAX3232

The ‘must have’ IC for TTL/CMOS projects finally has its own breakout board! This is the RS232 converter IC that is capable of running at 3V and communicating with 5V logic.

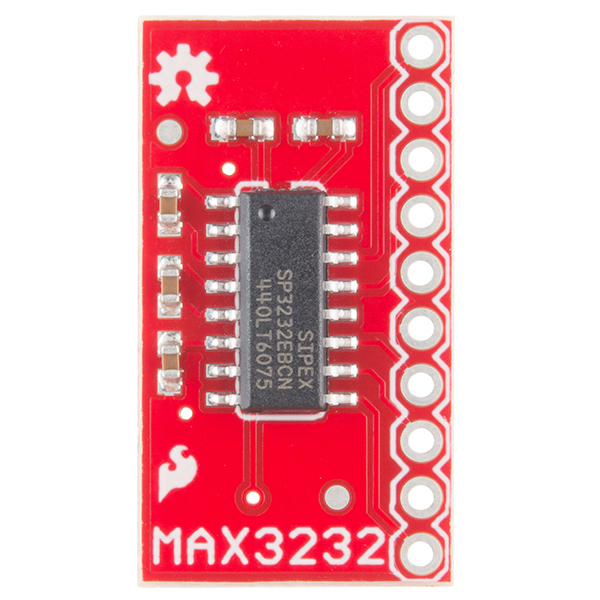

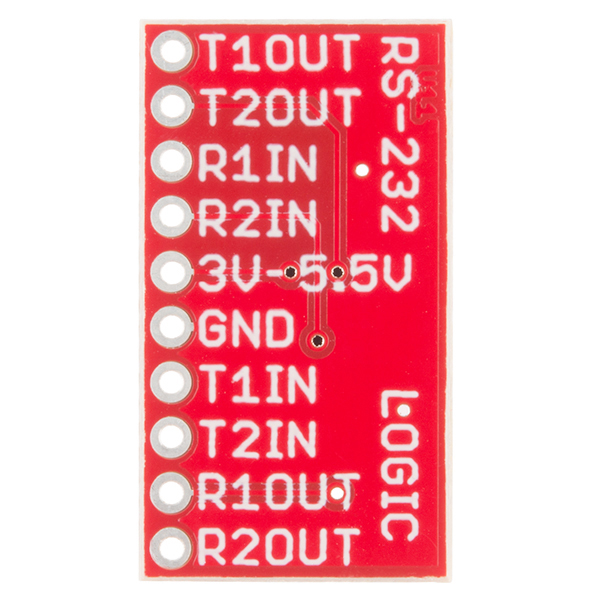

We’ve taken the SOIC package MAX3232 and broken out all the pins you need to set up your RS232 to TTL connection. We’ve also included the necessary 0.1uF charge pump capacitors. Also remember that because the MAX3232 operates at a broader voltage range than the 232 (3 – 5.5V) you can use this on both your 3.3 and 5V projects!

DOCUMENTS

• Schematic
• Eagle Files
• Datasheet (3232EB)
• GitHub (Design Files)
