SparkFun Qwiic micro:bit Breakout 含針腳擴展板 具備Qwiic 擴展端口

描述

SparkFun Qwiic micro:bit Breakout 含針腳擴展板 具備Qwiic 擴展端口

SparkFun micro:bit Breakout 是一個連接到BBC micro:bit 的電路板，通過提供更多的引腳和允許連接到I ² C和SPI總線來擴展開發平台的功能。micro:bit 邊緣連接器的中斷和高級用戶可以將 micro:bit 連接到麵包板和其他傳感器，電機，LED和更多！

micro:bit 本身俱有三個數字/模擬輸入/輸出環，可供您最初與鱷魚夾一起使用。通過 micro:bit 分接頭，我們將所有 21 個 GPIO 引腳斷開到公頭，電源和接地到預焊接的 0.1″ 接頭和兩個單獨的 Qwiic 連接器。通過這個分接頭，你將能夠釋放你的 micro:bit 的全部潛能！

原廠技術文件與範例

• Schematic 概要
• Eagle PCB設計圖
• Hookup Guide 使用教學說明
• micro:bit Guide
• GitHub

硬件概述

SparkFun micro:bit Breakout 擴展板允許您利用 micro:bit 上的所有引腳，並打開一些以前無法訪問的通信端口，如I ² C和 SPI。

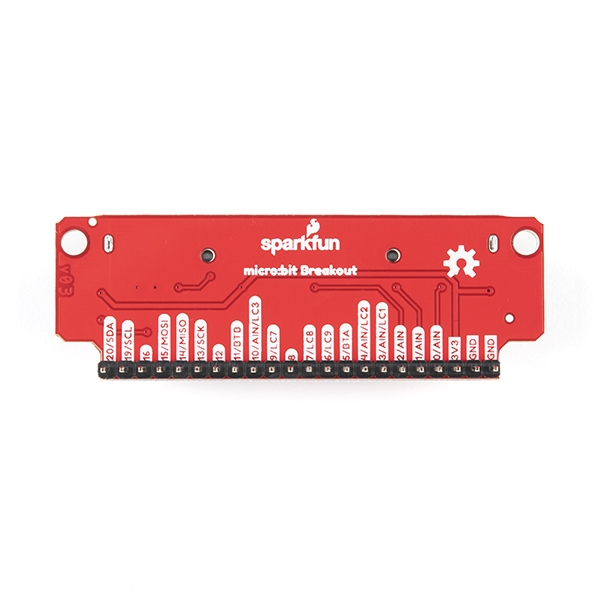

micro：bit breakout板的自頂向下的圖

大多數micro：bit的引腳可以配置為一個或多個功能。

銷	功能1	功能2	描述
GND			地面
GND			地面
3V3			3.3V
0	模擬輸入		連接到大引腳0
1	模擬輸入		連接到大引腳1
2	模擬輸入		連接到大引腳2
3	模擬輸入	LED列1	控制LED陣列的一部分
4	模擬輸入	LED列2	控制LED陣列的一部分
五		按鈕A	連接到micro：位上的按鈕A.
6		LED列9	控制LED陣列的一部分
7		LED列8	控制LED陣列的一部分
8			打開GPIO引腳
9		LED列7	控制LED陣列的一部分
10	模擬輸入	LED列3	控制LED陣列的一部分
11		按鈕B	在微位上連接到按鈕B.
12			打開GPIO引腳
13	SCK		GPIO或SPI時鐘
14	味噌		GPIO或SPI MISO
15	MOSI		GPIO或SPI MOSI
16			打開GPIO引腳
19	SCL		GPIO或I 2時鐘
20	SDA		GPIO或I 2數據

電源引腳

列為3V3的引腳可以用作輸入（調節3.3V，不超過3.6V！）或者如果將電池組或USB插入micro：位，則可以使用輸出。

LCn引腳

用LCn標記的引腳（例如LC1，LC8）指的是用於控制micro：bit前面的LED陣列的引腳。您可以將它們用作GPIO，但是通常會在LED上顯示奇怪的圖案，或者在寫入LED陣列時，您可能會看到意外的行為。如果您將它們用作GPIO，我們建議禁用LED顯示。

SparkFun micro:bit Breakout (with Headers)

The SparkFun Qwiic micro:bit Breakout is a board that connects to the BBC micro:bit and expands the capabilities of the development platform by providing access to more pins and allowing for connections to the I²C and SPI buses. We’ve already attached headers to this version of the board so you don’t need to worry about any soldering! This breakout board for the micro:bit’s edge connector allows intermediate and advanced users to connect the micro:bit to breadboards and other Qwiic sensors, motors, LEDs and more!

The micro:bit on its own has three digital/analog input/output rings available for you to use initially with alligator clips. With the micro:bit breakout we have broken out all 21 GPIO pins to male headers, power and ground to a pre-soldered 0.1″ header and with two individual Qwiic Connectors. With this breakout you will be able to unlock the full potential of your micro:bit!
