SparkFun MLX90393 Triple Axis Magnetometer Breakout 三軸磁力計擴展板 (支援 Qwiic 系統)

描述

SparkFun MLX90393 Triple Axis Magnetometer Breakout 三軸磁力計擴展板 (支援 Qwiic 系統)

現在是時候開始使用高級磁力計了，還有什麼比將它扔到易於使用的分線板更好的方法？  SparkFun MLX90393 Triple Axis Magnetometer Breakout 是一種三軸磁傳感器板，能夠感應非常小的磁場，同時仍然可以在較大磁場（如附近的磁鐵）飽和時表現出來。MLX90393 擴展板 可用作羅盤傳感器，但也可用作非接觸式控制器，帶磁性葉輪的流量計或線性執行器位置傳感器。為了更容易獲得您的讀數，所有通信都是通過I ²C 專門製定的，利用我們便捷的Qwiic系統。但是，如果您更喜歡使用麵包板，我們仍然會打破0.1“空間引腳。

SparkFun MLX90393 Triple Axis Magnetometer Breakout 三軸磁力計擴展板 MLX90393 是能夠感測非常小的字段，而表現為一個希望和在更大的字段（如附近的磁鐵）飽和期間期望的三軸磁傳感器。事實證明，最受歡迎的HMC5883L和其他用於羅盤應用的此類傳感器具有低動態範圍，但在大型領域也具有奇怪和未定義的行為。在Hackaday上，Ted Yapo對傳感器做了非常廣泛的描述。他發表了測試幾個傳感器的對照實驗，發現MLX90393更勝一籌。

MLX90393可用作羅盤傳感器，但也可用作非接觸式控制器（操縱桿），流量計（帶磁性葉輪）或線性執行器位置傳感器。分線板也是SparkFun Qwiic系統的一部分，因此您無需進行任何焊接即可找出磁場的外觀。

MLX90393的分辨率為0.161μT，工作電壓範圍為2.2V至3.6V，100μA。這個突破還配備了電路板背面的幾個跳線墊，一組允許你改變 I ² C 地址以及一個可以將突破轉換為SPI模式（如果I²C 的方式不適合你）

SparkFun MLX90393 Triple Axis Magnetometer Breakout 產品特色

• 工作電壓：2.2V-3.6V
• 電流消耗：100μA（典型值）
• 工作溫度：-20°C – 85°C
• 分辨率：0.161μT
• 最大滿量程分辨率：44,000μT
• I ² C 地址：0xC0
• 2個Qwiic連接端口

SparkFun MLX90393 Triple Axis Magnetometer Breakout 三軸磁力計擴展板 連接指南

文件資源與下載

• 概要
• Eagle 檔案
• 連接指南
• 數據表（MLX90393）
• Arduino圖書館（特別感謝Ted Yapo！）
• Qwiic
• GitHub函數庫與範例

SparkFun MLX90393 Triple Axis Magnetometer Breakout – (Qwiic System)

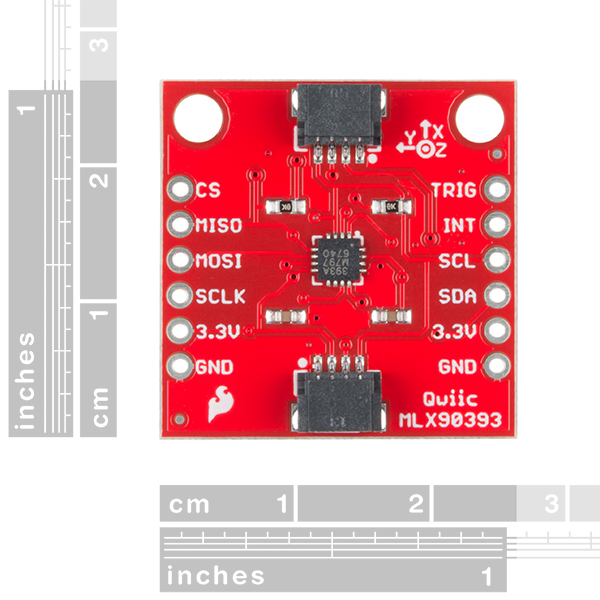

It’s time to start utilizing the superior magnetometer, and what better way than to throw it onto an easy-to-use breakout board? The SparkFun MLX90393 Magnetometer Breakout is a triple-axis magnetic sensor board capable of sensing very small fields, while still behaving as one would expect during saturation in larger fields (like a nearby magnet). The MLX90393 breakout can be used as a compass sensor but also works well as a non-contact controller, a flow meter with a magnetic impeller, or a linear actuator position sensor. To make it even easier to to get your readings, all communication is enacted exclusively via I²C, utilizing our handy Qwiic system. However, we still have broken out 0.1″-spaced pins in case you prefer to use a breadboard.

The MLX90393 features a resolution rate of 0.161µT with an operating voltage range of 2.2V to 3.6V at 100µA. This breakout is also equipped with a couple of jumper pads on the back of the board, a set that allows you to change the I²C address as well as one that can put the breakout into SPI mode (if I²C isn’t your cup of tea).

Features

• Operating Voltage: 2.2V-3.6V
• Current Consumption: 100µA (Typ.)
• Operating Temperature: -20°C – 85°C
• Resolution: 0.161µT
• Max Full Scale Resolution: 44,000µT
• I²C Address: 0xC0
• 2x Qwiic Connection Ports

DOCUMENTS

• Schematic
• Eagle Files
• Hookup Guide
• Datasheet (MLX90393)
• Arduino Library (Special thanks to Ted Yapo!)
• Qwiic Page
• GitHub
