SparkFun nRF52832 Breakout 無線 2.4G 藍芽 BLE 開發板 Arduino 相容

描述

SparkFun nRF52832 Breakout 無線 2.4G 藍芽 BLE 開發板 Arduino 相容

SparkFun nRF52832 Breakout 無線 2.4G 藍芽 BLE 開發板 可輕鬆存取 Nordic Semiconductor nRF52832 系統單晶片 (SoC) 的所有功能和 I/O 引腳

SparkFun nRF52832 Breakout 是北歐半導體最新的多協議無線電片上系統（SoC）。它是半微控制器，具有32個可配置I / O引腳，SPI，I ² C，UART，PWM，ADC，512kB閃存和64kB RAM等功能列表。它是半個2.4GHz多協議無線電，支持藍牙低功耗（BLE），ANT和北歐專有的2.4GHz超低功耗無線通信 – 甚至還支持片上NFC標籤。

SparkFun nRF52832 Breakout 可輕鬆訪問所有芯片的功能。它打破了所有nRF52的I / O引腳，提供了一個32.768kHz的RTC晶體，一個用戶可編程的按鈕和LED，以及一個跟踪天線來發送和接收這些2.4GHz傳輸。此外，為了使芯片盡可能易於閃存，突破事件是使用串行引導加載程序預編程的。Nordic的nRF52832是一款將ARM Cortex-M4F微處理器與2.4GHz多協議無線電相結合的SoC。除了提供對所有芯片I / O引腳的訪問外，分線板還包括少量外部組件。nRF52832可以在1.7到3.6V之間的電源上運行。如果您想用電池或牆壁電源調節電路板，該電路板還包含一個3.3V穩壓器，最大輸入電壓為6V。

• 藍牙低功耗（BLE），ANT和專有的2.4GHz無線電支持
• 32位ARM Cortex-M4F處理器
• 輕鬆訪問所有32個GPIO
• SPI，I ² C，UART，PWM和ADC I / O支持
• 用戶可編程的LED和按鈕
• 32.768kHz RTC晶振
• 預編程的串行引導程序
• Arduino 板定義可用！

SparkFun nRF52832 Breakout 無線 2.4G 藍芽 BLE 開發板

nRF52832 開發板是功能強大的多重協定單晶片解決方案，適用於超低功率 (ULP) 無線應用，含有 Nordic Semiconductor 最新的同級最佳效能無線電收發器、32 位元 ARM® Cortex®-M4F CPU，以及 512 kB 快閃記憶體和 64 kB RAM 記憶體。 nRF52832 支援 Bluetooth® Smart（原稱為低功耗藍牙）、ANT 和 2.4 GHz 自行研發超低低功率無線通訊協定堆疊，並具有 NFC-A 標籤介面可進行頻外 (OOB) 配對。

nRF52832 分接板能輕鬆存取 Nordic Semiconductor nRF52832 晶片的所有特點，並分接 nRF52832 的 32 個可設定 I/O 引腳，能支援 SPI、I²C、UART、PWM 和 ADC。 此外也提供 32.768 kHz RTC 晶體、使用者可編程的按鈕與 LED、傳送和接收 2.4 GHz 傳輸的佈線天線。 此外，分接板已預先編程，具有序列開機載入器。

除了能存取 Nordic 晶片的 I/O 引腳外，此分接板更含有眾多外接元件。 此板件具有 1.7 V 至 3.6 V 的工作電壓，並含有最大輸入電壓為 6 V 的 3.3 V 穩壓器，因此能以電池或調節的壁式電源供電。

應用範圍

• IoT
• 家庭自動化
• 感測器網路
• 大樓自動化
• 健康／健身感測器和監測器裝置
• 醫療裝置
• 遙控鑰匙和手錶
• 遙控器
• 電玩控制器
• 信標
• A4WP 無線充電器與裝置
• 遙控玩具
• 鍵盤
• 滑鼠
• 多點觸控軌跡板

原廠技術文件下載

• Schematic
• Eagle Files
• 使用指南與操作
• Datasheet 產品規格書
• GitHub

SparkFun nRF52832 Breakout

The nRF52832 is Nordic Semiconductor’s latest multiprotocol radio System on Chip (SoC). It’s half microcontroller, with a list of features including 32 configurable I/O pins, SPI, I²C, UART, PWM, ADC’s, 512kB flash, and 64kB RAM. And it’s half 2.4GHz multiprotocol radio, supporting Bluetooth Low Energy (BLE), ANT, and Nordic’s proprietary 2.4GHz ultra low-power wireless communication – it even features on-chip NFC tag support.

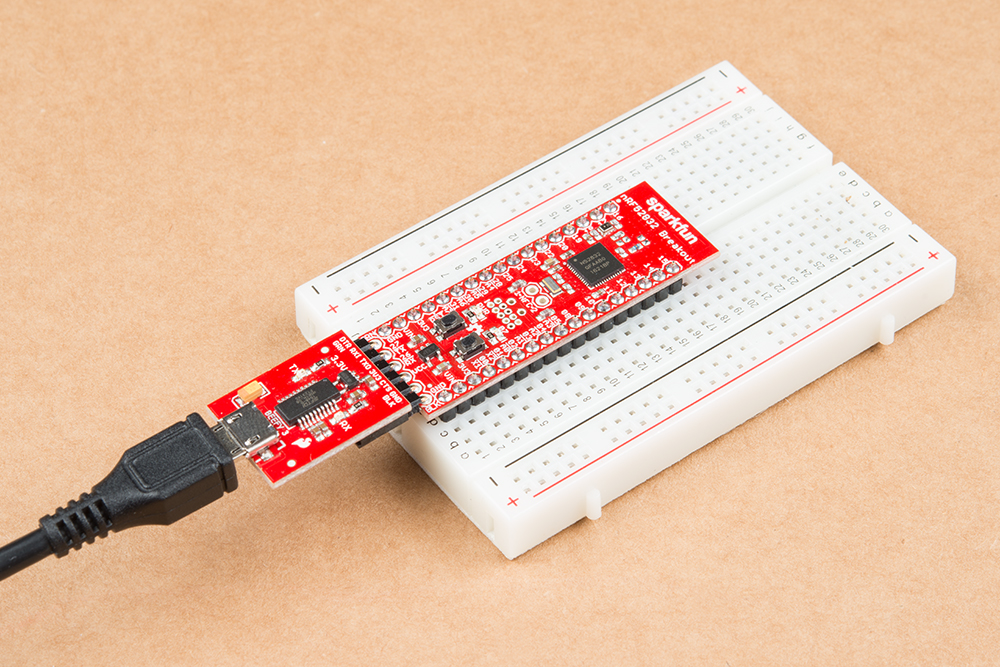

SparkFun’s nRF52832 Breakout provides easy access to all of the chip’s features. It breaks out all of the nRF52’s I/O pins, provides a 32.768kHz RTC crystal, a user-programmable button and LED, and a trace antenna to send and receive those 2.4GHz transmissions. Plus, to make the chip as easy-to-flash as possible, the breakout comes pre-programmed with a serial bootloader.

Nordic’s nRF52832 is an SoC that combines an ARM Cortex-M4F microprocessor with a 2.4GHz multiprotocol radio. In addition to providing access to all of the chip’s I/O pins, the breakout board includes a handful of external components. The nRF52832 can operate on a power supply between 1.7 and 3.6V. The board also includes a 3.3V regulator with a maximum input of 6V, if you want to power the board with batteries or a regulated wall supply.

Features

• Bluetooth Low Energy (BLE), ANT and proprietary 2.4GHz radio support
• 32-bit ARM Cortex-M4F Processor
• Easy access to all 32 GPIO
• SPI, I²C, UART, PWM and ADC I/O support
• User-programmable LED and button
• 32.768kHz RTC Crystal
• Pre-programmed serial bootloader
• Arduino board definition available!
