SparkFun RFID 入門開發套件 支援 Arduino,樹梅派, Windows 開發 RFID 設備

描述

SparkFun RFID 入門開發套件 支援 Arduino,樹梅派, Windows 開發 RFID 設備

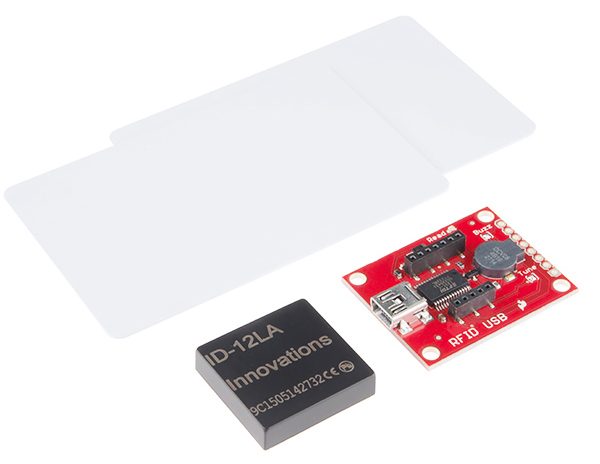

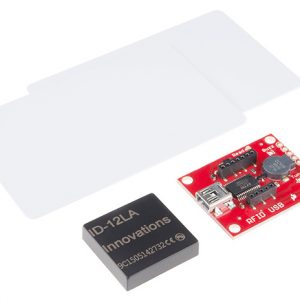

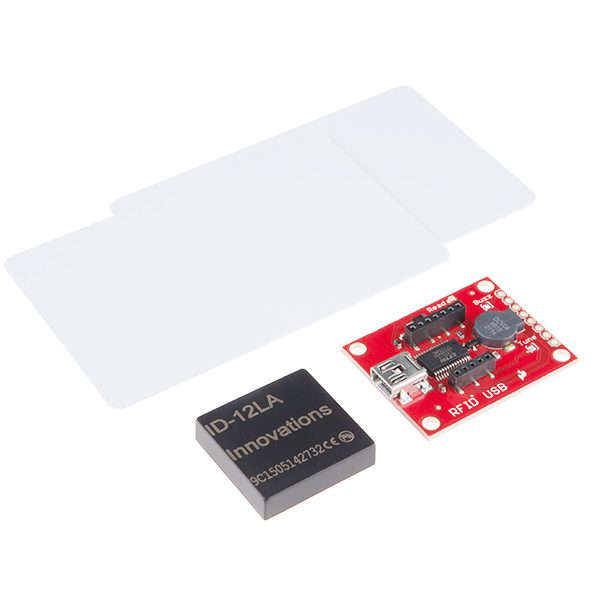

SparkFun RFID 入門開發套件 ，這是一款全功能的套件，可提供您將下一個RFID項目推出市場所需的一切。該套件包括我們的USB RFID閱讀器，ID-12LA RFID模組 和兩個125kHz RFID卡。我們已經取消了令人討厭的翻蓋，現在將其與我們的其他套件放在同一類型的盒子中。

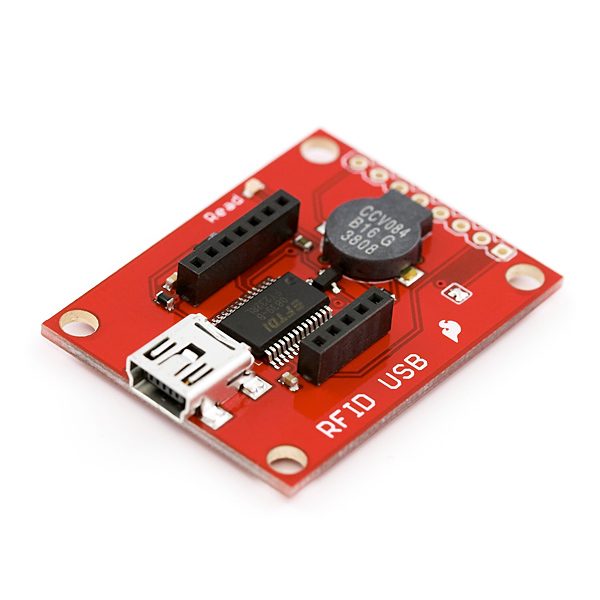

SparkFun RFID 入門開發套件中的 RFID USB 讀卡模組 是一款簡單易用的USB至串行基本單元，適用於ID-3LA，ID-12LA和ID-20LA閱讀器。只需將讀卡器插入接頭並連接miniUSB電纜即可。以9600bps 8N1打開您選擇的終端程序，然後掃描您的125kHz ID標籤，並在屏幕上顯示唯一ID。該單元基於FTDI芯片，並配有讀取LED和蜂鳴器。

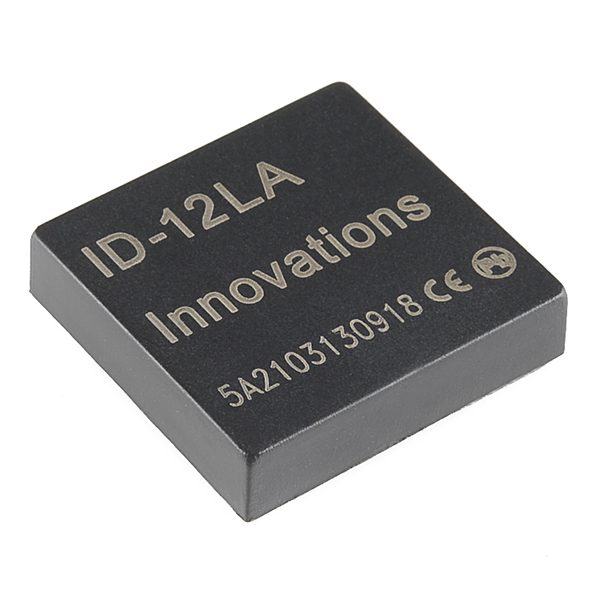

ID-12LA RFID 模組

• 2.8 – 5V電源
• 125kHz讀取頻率
• EM4001 64位RFID標籤兼容
• 9600bps TTL和RS232輸出
• 磁條仿真輸出
• 120mm讀取範圍
• 25x26mm

ID-12LA是一款非常簡單的RFID閱讀器模組。它直接插入USB讀卡器，讓您通過USB連接讀取RFID標籤。為模塊供電，拿起卡，並獲得包含卡的唯一ID的串行輸出。

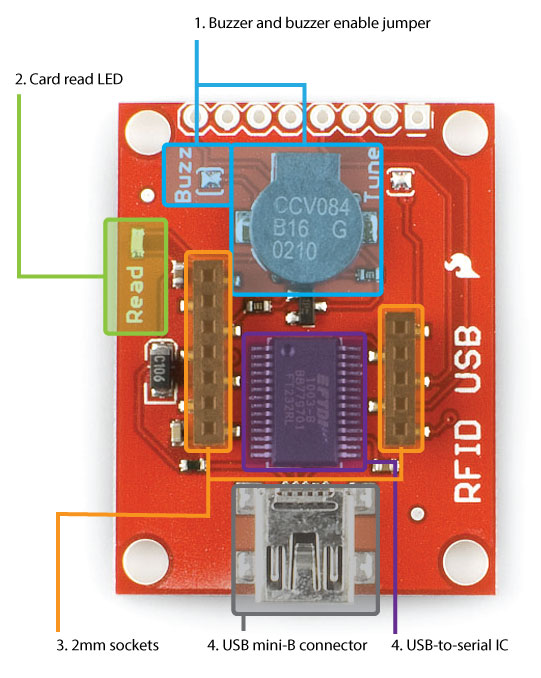

硬件概述：RFID USB 讀卡模組

該RFID USB 讀卡模組具有以下特點：

1. 蜂鳴器和蜂鳴器已啟用跳線 – 讀取卡時聽到的蜂鳴器。如果您在隱形應用中使用RFID套件，則可以通過去除Buzz跳線上的焊點來斷開蜂鳴器。
2. 讀卡指示燈 – “讀卡”狀態指示燈。
3. 2mm RFID 插座 – 適用於SparkFun RFID 模組（ID-3LA，ID-12LA和ID-20LA）中的三個的2mm間距插座。
4. USB mini-B連接器 – 一個USB mini-B連接器，用於連接電腦的USB端口。
5. USB轉串行IC – FTDI232RL USB轉串行IC，可將模塊的TTL串行輸出轉換為USB。

文件與資源

• 原理圖（RFID USB Reader）
• 鷹文件（RFID USB Reader）
• 連接指南
• 數據表（ID-12LA）
• 用於Linux，MAC和PC的USB FTDI驅動程序

SparkFun RFID Starter Kit

This it the SparkFun RFID Starter Kit, an all-in-one kit that offer everything you need to get your next RFID project off the ground. This kit includes our USB RFID Reader, ID-12LA RFID module, and two 125kHz RFID cards. We’ve done away with the annoying clamshell and now offer this in the same type of box as the rest of our kits.

The RFID USB Reader is a simple to use, USB to serial base unit for the ID-3LA, ID-12LA, and ID-20LA readers. Simply plug a reader into the headers and attach a miniUSB cable. Open a terminal program of your choice at 9600bps 8N1, then scan your 125kHz ID tag and the unique ID will be shown on the screen. The unit is based on a FTDI chip and comes with a read LED and buzzer.

The ID-12LA is a very simple RFID reader module. It plugs directly into the USB reader to allow you to read RFID tags through a USB connection. Power the module, hold up a card, and get a serial string output containing the unique ID of the card.
