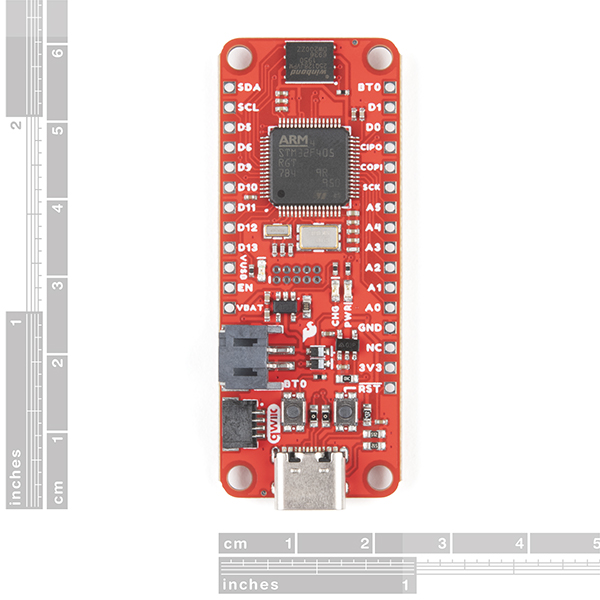

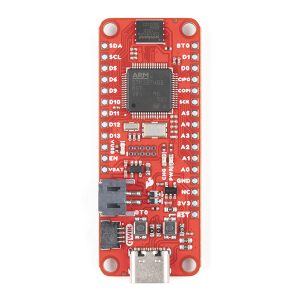

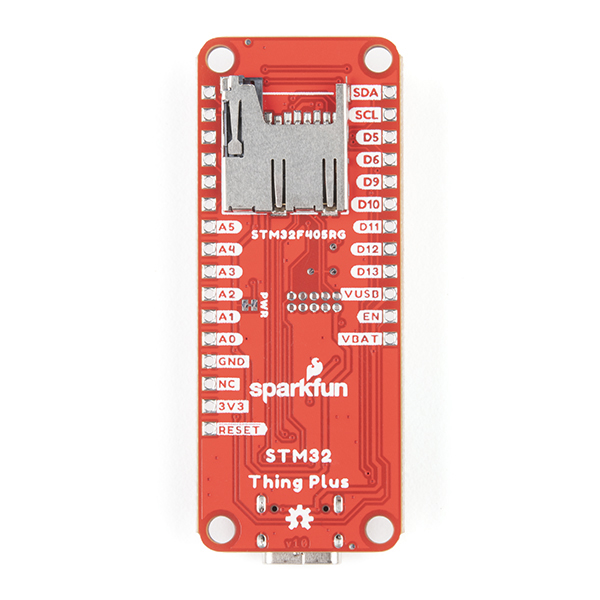

SparkFun Thing Plus – STM32 開發板 支援 Arduino 開發

0 out of 5
( 目前沒有評價。 )

原始價格：NT$1,120。目前價格：NT$980。 (未稅)

狀態: 尚有庫存 貨號: DDB-008760 分類: 標籤: ,

描述

SparkFun Thing Plus – STM32 開發板 支援 Arduino 開發 直接使用 Arduino IDE 開發

SparkFun Thing Plus – STM32 開發板 借助 32 位 ARM® Cortex®-M4 RISC 內核，SparkFun STM32 Thing Plus 可為您的項目帶來強大的功能和精確度。如果您需要以最小的工作空間獲得更多的動力，STM32 Thing Plus 可為您提供一個經濟且易於使用的開發平台。這東西隨 DFU 引導加載程序一起提供，為了使 Thing Plus 更易於使用，我們移動了幾個引腳，使板 Feather 兼容。此外，它利用我們方便的 Qwiic 連接系統，這意味著無需焊接或屏蔽即可將其連接到系統的其餘部分！

正如我們之前所說；STM32F405 處理器基於高性能 ARM® Cortex®-M4 32 位 RISC 內核，可在高達 168 MHz 的頻率下運行。Cortex-M4 內核具有浮點單元 (FPU) 單精度，支持所有 ARM 單精度數據處理指令和數據類型。它還實現了一套完整的DSP指令和一個內存保護單元（MPU），增強了應用程序的安全性。該處理器板利用 DFU 引導加載程序上傳代碼，並集成了廣泛的增強型 I/O 和外圍設備。除了 USB 接口和 Qwiic 接口，STM32 Thing Plus 還提供了一個 3.3V 穩壓器和 LiPo 充電器以及 16MB 的 Flash 和用於擴展內存的 microSD 插槽。

特色與規格

STM32 一般特點：

  • 帶有 FPU 的 ARM® 32 位 Cortex®-M4 CPU
    • 自適應實時加速器 (ART Accelerator™) 允許從閃存執行 0 等待狀態
    • 頻率高達 168 MHz
    • 內存保護單元
    • 210 DMIPS/1.25 DMIPS/MHz (Dhrystone 2.1)
    • DSP指令
  • 1 MB 閃存
  • 192 KB SRAM，包括 64 KB CCM（核心耦合存儲器）數據 RAM
  • 靈活的靜態存儲器控制器，支持 Compact Flash、SRAM、PSRAM、NOR 和 NAND 存儲器
  • 時鐘、復位和電源管理
    • 1.8 V 至 3.6 V 應用電源和 I/O
    • 32 kHz 振盪器，用於帶校準的 RTC
    • 帶校準的內部 32 kHz RC
  • 低功耗運行
    • 睡眠、停止和待機模式
    • RTC 的 VBAT 電源，20×32 位備份寄存器 + 可選的 4 KB 備份 SRAM
  • 調試模式
    • 串行線調試 (SWD) 和 JTAG 接口
    • Cortex-M4 嵌入式跟踪宏單元™
  • 高級連接
    • 帶有片上 PHY 的 USB 2.0 全速設備/主機/OTG 控制器
    • USB 2.0 高速/全速設備/主機/OTG 控制器，帶有專用 DMA、片上全速 PHY 和 ULPI
    • 具有專用 DMA 的 10/100 以太網 MAC：支持 IEEE 1588v2 硬件、MII/RMII

STM32 Thing Plus 上可用的特定外設：

  • UART總線
  • I 2 C 總線
  • SPI總線
  • 多達 15 個模擬輸入，兩個模擬輸出
  • 20 個數字 I/O 引腳，14 個 PWM 功能
  • SDIO 支持 microSD 卡
  • JTAG 串行線調試支持
  • 電源選擇
  • LiPo充電電路
  • 3.3V 穩壓器
  • 128 Mbit SPI 閃存

教學資源與文件

With a 32-bit ARM® Cortex®-M4 RISC core, the SparkFun STM32 Thing Plus brings power and precision to your projects. The STM32 Thing Plus provides you with an economical and easy to use development platform if you’re needing more power with a minimal working space. This Thing comes flashed with the DFU bootloader, and to make the Thing Plus even easier to use, we’ve moved a few pins around to make the board Feather compatible. In addition, it utilizes our handy Qwiic Connect System which means no soldering or shields are required to connect it to the rest of your system!

As we previously stated; the STM32F405 Processor is based on the high-performance ARM® Cortex®-M4 32-bit RISC core and can operate at a frequency of up to 168 MHz. The Cortex-M4 core features a floating point unit (FPU) single precision which supports all ARM single precision data-processing instructions and data types. It also implements a full set of DSP instructions and a memory protection unit (MPU) which enhances application security. This Processor Board utilizes the DFU bootloader for uploading code, and incorporates an extensive range of enhanced I/Os and peripherals. In addition to the USB interface and Qwiic connection, the STM32 Thing Plus provides a 3.3V regulator and LiPo charger as well as 16MB of Flash and microSD slot for expandable memory.

Features

STM32 General Features:

  • ARM® 32-bit Cortex®-M4 CPU with FPU
    • Adaptive real-time accelerator (ART Accelerator™) allowing 0-wait state execution from Flash memory
    • Frequency up to 168 MHz
    • Memory protection unit
    • 210 DMIPS/ 1.25 DMIPS/MHz (Dhrystone 2.1)
    • DSP instructions
  • 1 Mbyte of Flash memory
  • 192 Kbytes of SRAM including 64 Kbytes of CCM (core coupled memory) data RAM
  • Flexible static memory controller supporting Compact Flash, SRAM, PSRAM, NOR and NAND memories
  • Clock, reset and supply management
    • 1.8 V to 3.6 V application supply and I/Os
    • 32 kHz oscillator for RTC with calibration
    • Internal 32 kHz RC with calibration
  • Low-power operation
    • Sleep, Stop and Standby modes
    • VBAT supply for RTC, 20×32 bit backup registers + optional 4 KB backup SRAM
  • Debug mode
    • Serial wire debug (SWD) & JTAG interfaces
    • Cortex-M4 Embedded Trace Macrocell™
  • Advanced connectivity
    • USB 2.0 full-speed device/host/OTG controller with on-chip PHY
    • USB 2.0 high-speed/full-speed device/host/OTG controller with dedicated DMA, on-chip full-speed PHY and ULPI
    • 10/100 Ethernet MAC with dedicated DMA: supports IEEE 1588v2 hardware, MII/RMII

Specific Peripherals available on STM32 Thing Plus:

  • UART bus
  • I2C Bus
  • SPI bus
  • Up to 15 Analog Inputs, Two Analog Outputs
  • 20 Digital I/O Pins, 14 PWM Capable
  • SDIO for microSD card support
  • JTAG Serial Wire Debug Support
  • Power Select
  • LiPo Charging Circuit
  • 3.3V Regulator
  • 128 Mbit SPI Flash
