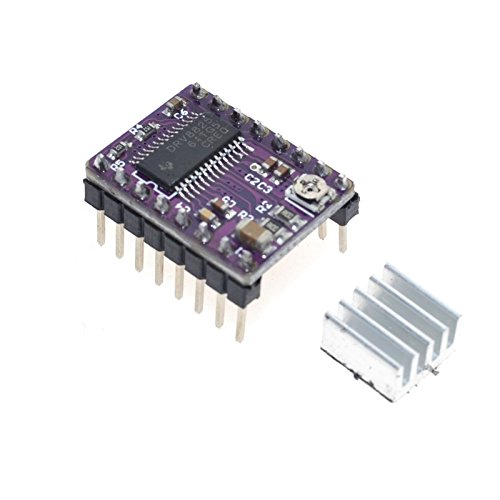

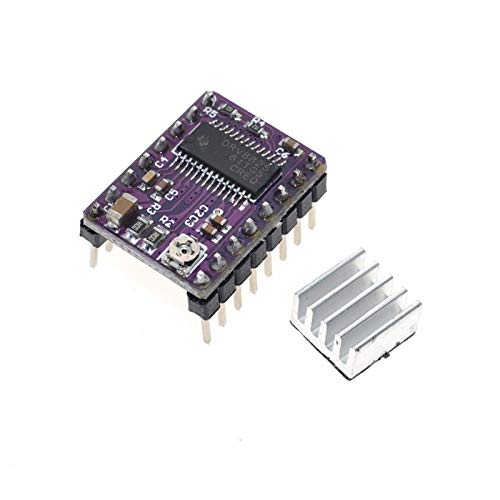

StepStick DRV8825步進電機驅動器 Reprap 4層 PCB板 取代 A4988

描述

StepStick DRV8825步進電機驅動器 Reprap 4層 PCB板 取代 A4988

3D印表機 StepStick DRV8825步進電機驅動器 Reprap  取代 A4988

模組腳位與A4988相同 可直接取代

相對4988 特點優勢：

• 1、最大電流2.5A。
• 2、最高支持32細分。
• 3、4層PCB板，散熱性能更好。
• 4、晶片內阻更小，發熱更低，散熱性更好。

參數：

• 尺寸：1.5mmX2mm（和4988相同）
• 可驅動電流：2.5A
•  細分：1，1/2，1/4，1/8，1/16，1/32
• 製造工藝：SMT貼片機製造，非手工焊接，良品率更高，性能更穩定

適合對象：

• 需要驅動步進電機的場合。
• 是構建3d印表機，cnc，雕刻機等必備模組。
• 支援的3d印表機有Prusa Mendel,ultimaker,printbot,makerbot等。
• 可以參考後面的 Arduino代碼，直接驅動電機

DRV8825特色有以下幾點：

• 1、適合驅動8.2V~45V 2.5A以下的步進電機；
• 2、只有簡單的步進和方向控制介面；
• 3、六個不同的步進模式：全、半、1/4、1/8、1/16、1/32；
• 4、可調電位器可以調節最大電流輸出，從而獲得更高的步進率；
• 5、自動電流衰減模式檢測/選擇；
• 6、過熱關閉電路、欠壓鎖定、交叉電流保護；
• 7、接地短路保護和載入短路保護
