STM32F103C8T6 系統板單片機核心板 STM32 開發板學習板 已焊排母排針
原始價格：NT$185。NT$165目前價格：NT$165。 (未稅)
- 描述
- 評價 (0)
描述
描述

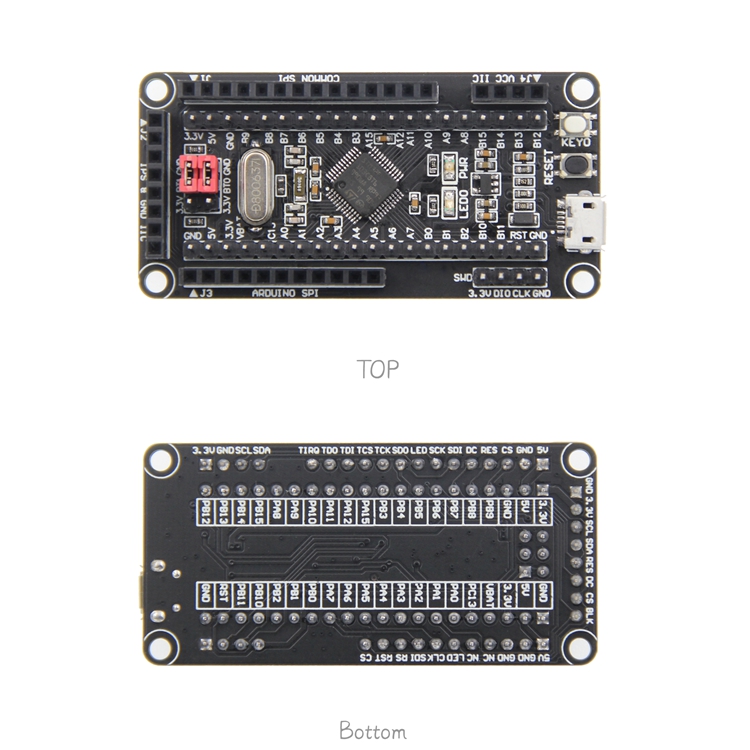

STM32F103C8T6 系統板單片機核心板 STM32 開發板學習板 已焊排母排針
特色
- CPU：STM32F103C8T6，主頻：72MHz，內部FLASH：64KB，內部SRAM：20KB
- 開發資源豐富，簡單易學，容易上手
- 外觀小巧精緻，方便各種DIY項目
- 支持SWD和串口下載，調試方便
- 支持SPI接口和IIC接口顯示模塊直插
- 擴展GPIO口，方便連接各種外設
- 提供豐富的開發資料

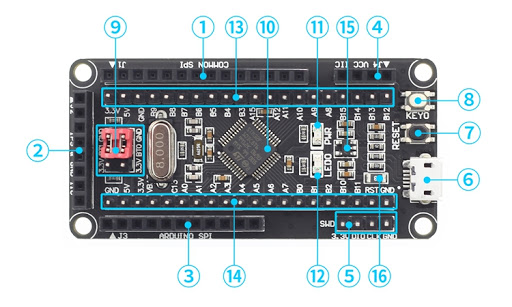

| 序號 | 硬件名稱 | 描述 |
| ① | J1接口 | 用於直插COMMON-SPI接口的顯示模塊 |

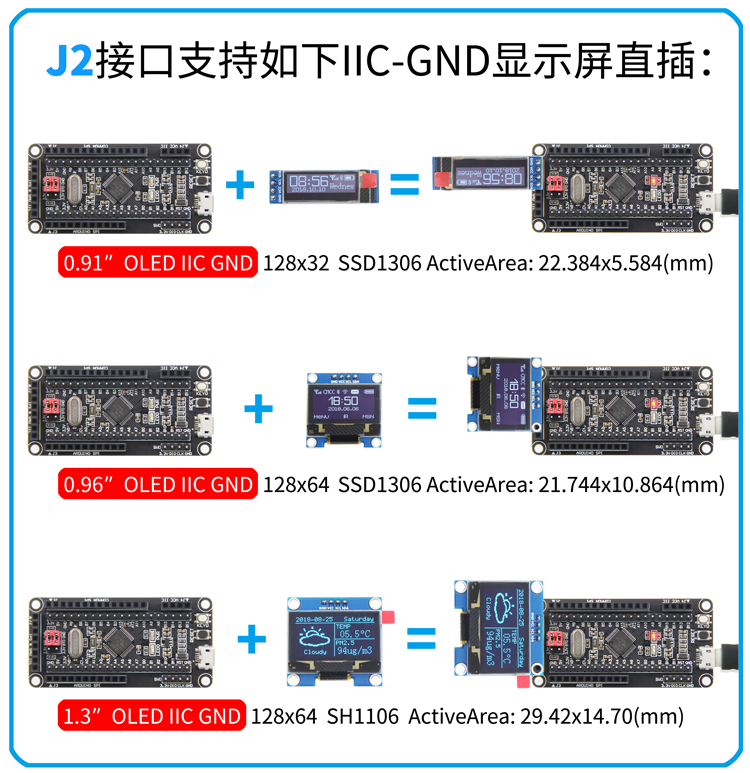

| ② | J2接口 | 用於直插IIC-GND接口的顯示模塊 / IPS材質的顯示模塊 |
| ③ | J3接口 | 用於直插Arduino-SPI接口的顯示模塊 |
| ④ | J4接口 | 用於直插IIC-VCC接口的顯示模塊 |
| ⑤ | SWD接口 | 用於SWD下載和仿真 |
| ⑥ | USB通信接口 | 用於USB通信和供電 |
| ⑦ | 復位按鍵 | 用於通過按鍵復位開發板 |
| ⑧ | KEY0按鍵 | 用於待機喚醒或者程序按鍵功能設計 |
| ⑨ | BT0/BT1啟動選擇端口 | 用於選擇開發板復位後的啟動方式 |
| ⑩ | STM32F103C8T6 | 主芯片，主頻：72MHz，內部FLASH：64KB，內部SRAM：20KB，支持RTC、中斷、PWM、DMA等功能 |
| ⑪ | 電源指示燈 | 紅色LED燈，用於指示開發板是否正常上電 |
| ⑫ | LED0燈 | 藍色LED燈，用於指示的程序運行狀態和DIY程序燈光效果設計 |
| ⑬，⑭ | 擴展IO | 用於連接各種外設，方便項目開發 |
| ⑮ | 電源穩壓IC | 5V輸入，3.3V輸出 |
| ⑯ | 自恢復保險絲 | 用於當發生短路或者其它故障時，保障電路的安全 |

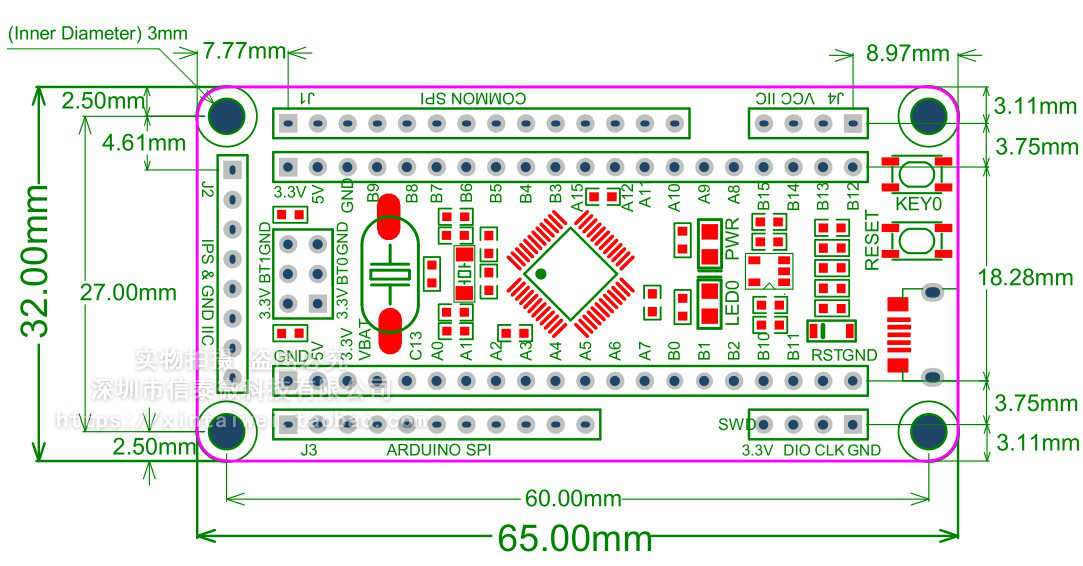

尺寸圖
