STM32F103C6T6 STM32 ARM 開發板 cortex-m3 可用 ARDUINO IDE 開發 (已焊接排針)

STM32F103C6T6 STM32 ARM 開發板 採用STM32F103 Cortex-M3內核，具有72 MHz的CPU速度和高達1 MB的閃存。包括電機控制外設以及CAN和USB全速接口。STM32系列ARM Cortex-M3 32位閃存微控制器以低功耗，低電壓運行，並結合了出色的性能和實時功能。適用於嵌入式應用程序的一系列軟件包類型。該MCU架構具有易於使用的STM32平台，可在包括電機驅動器在內的應用中使用。PC和遊戲；暖通空調和工業應用。

  • CPU 部件號：STM32F103C6T6
  • 核心：ARM 32 Cortex-M3 CPU。
  • 調試模式：SWD（可以用ST-LINK V2編程）
  • CPU 內部最大時鐘：72MHz
  • 外部時鐘源：8MHz 晶振
  • 32K 閃存，10K SRAM
  • 2.0-3.6V 電源，I/O
  • 復位(POR/PDR)
  • 尺寸：5.3cm x 2.2cm

STM32F1系列32位ARM®Cortex®-M3微控制器，意法半導體

STM32系列32位閃存微控制器基於突破性的ARM Cortex™-M3內核-該內核是專為嵌入式應用開發的。STM32系列受益於Cortex™-M3架構增強功能，包括Thumb-2指令集，可提供更高的性能，更好的代碼密度，顯著更快的中斷響應以及所有業界領先的功耗。

優勢

  • 出色的實時性能
  • 出色的電源效率
  • 卓越的創新外設
  • 最大化的集成度
  • 跨家族的引腳對引腳，外設和軟件兼容性

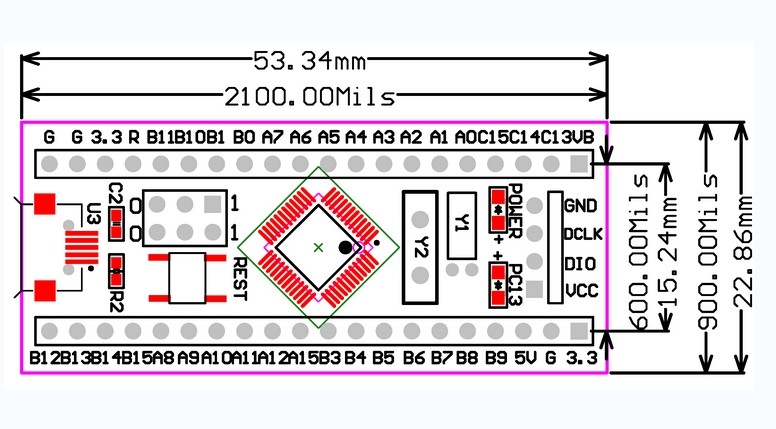

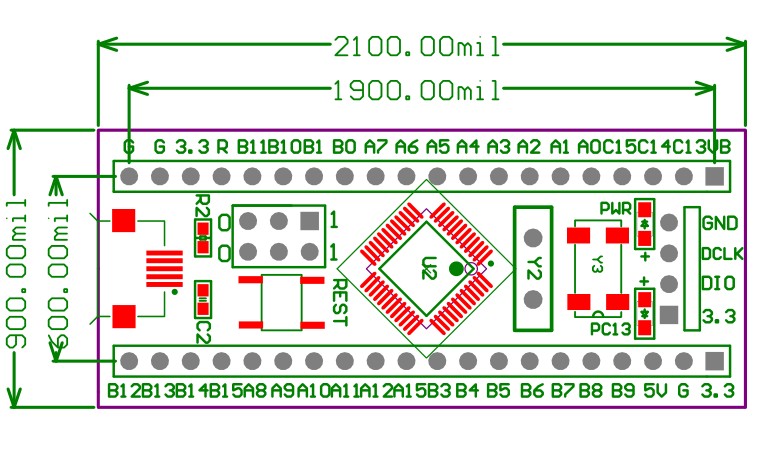

尺寸图

Mini ARM STM32 development board – STM32F103C6T6 (Blue Pill)

This board is a low-cost Minimum System Development Board for ARM Microcontroller – STM32F103C6T6. Board is suitable for learners that want to learn STM32 microcontroller with ARM Coretex-M3 32-bit core. I love my Arduino Uno and mega but if you need more horsepower and a cheaper price than an Uno then take a look at these boards.

FEATURES

  • Mini USB interface, you can give the board power supply and USB communication.
  • test indicator LED
  • reset button and power indicator LED
  • 00ma 3.3V Regulator
  • All GPIO are led out and the names of the pins are marked
  • After soldering the headers, you can directly plug the board onto a breadboard

Mini ARM STM32 development board specs

  • CPU Part Number: STM32F103C6T6
  • Core: ARM 32 Cortex-M3 CPU.
  • Debug mode: SWD (can be programmed with ST-LINK V2)
  • CPU Internal Maximum Clock: 72MHz
  • External Clock Source: 8MHz crystal
  • 32K flash memory, 20K SRAM
  • 2.0-3.6V power, I/O
  • Reset(POR/PDR)
  • Size:5.3cm x 2.2cm

DOCUMENTS AND DOWNLOADS

Mini ARM STM32 development board programming instructions using STM flash loader

  1. Set Boot Jumper-0 to 1
  2. Set Boot Jumper-1 to 0
  3. Connect USB-TTL Converter’s TX to PA10 on STM Board
  4. Connect USB-TTL Converter’s RX to PA9 on STM Board
  5. Give 3.3V power to STM board using USB TTL converter
  6. Press and release the reset button once
  7. Launch STM Flash Loader, Select Port Name (where your USB TTL converter is connected)
  8. Select Parity as Even, Baud rate as 115200, Echo Disabled, and Timeout 10s
  9. Press Next, and follow on-screen instructions to program, erase or read the STM microcontroller
