SW-420 常閉型震動感測器模組 振動開關 震動感應
原始價格：NT$53。NT$40目前價格：NT$40。 (未稅)
- 描述
- 評價 (0)
描述
描述
SW-420 常閉型震動感測器模組 振動開關 震動感應
SW-420 常閉型震動感測器模組 於各種震動觸發作用，報盜報警，智能小車，地震報警，摩托車報警等。本模塊與常開型震動傳感器模塊相比，震動觸發的時間更長，可以驅動繼電器模塊
模塊特色：
- 1、採用本公司生產的ＳＷ-420常閉型震動傳感器，。
- 2、比較器輸出，信號乾淨，波形好，驅動能力強，超過15mA
- 3、工作電壓3.3V-5V
- 4、輸出形式：數字開關量輸出（0和1）
- 5、設有固定螺栓孔，方便安裝
- 6、小板PCB尺寸：3.2cm x 1.4cm
- 7、使用寬電壓LM393比較器
SW-420 常閉型震動感測器模組 使用說明：
- 1、產品不震動時，震動開關呈閉合導通狀態，輸出端輸出低電平，綠色指示燈亮；
- 2、產品震動時，震動開關瞬間斷開，輸出端輸出高電平，綠色指示燈不亮；
- 3、輸出端可以與單片機直接相連，通過單片機來檢測高低電平，由此來檢測環境是否有震動，起到報警作用

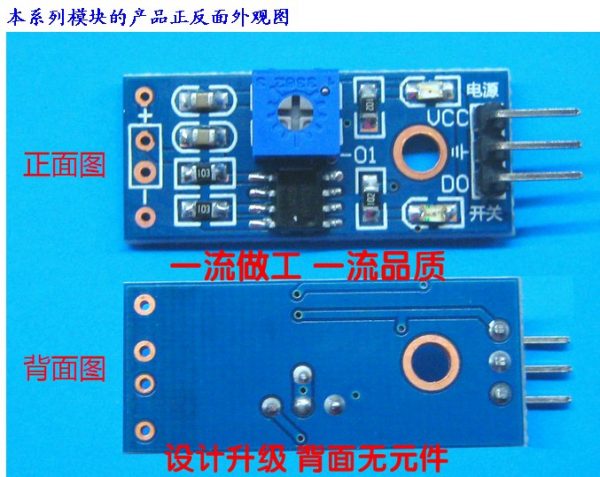

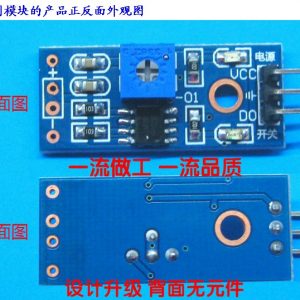

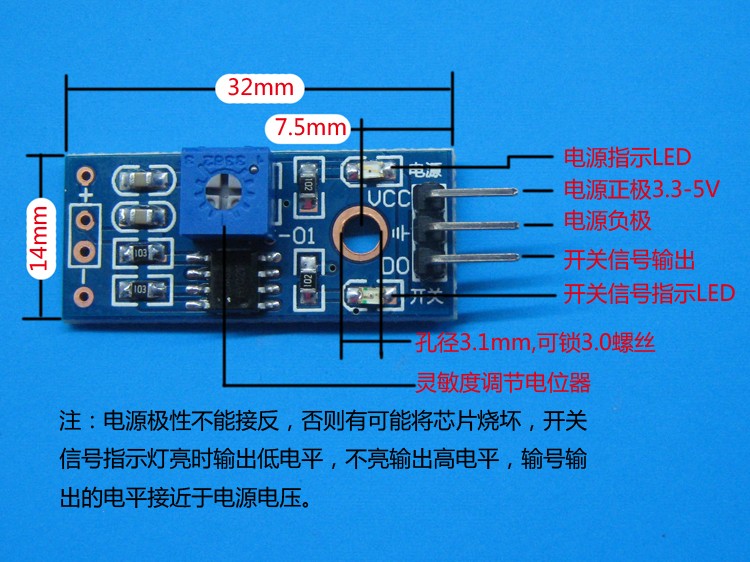

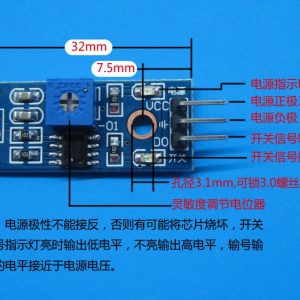

產品結構及接線圖
Arduino 接線方式

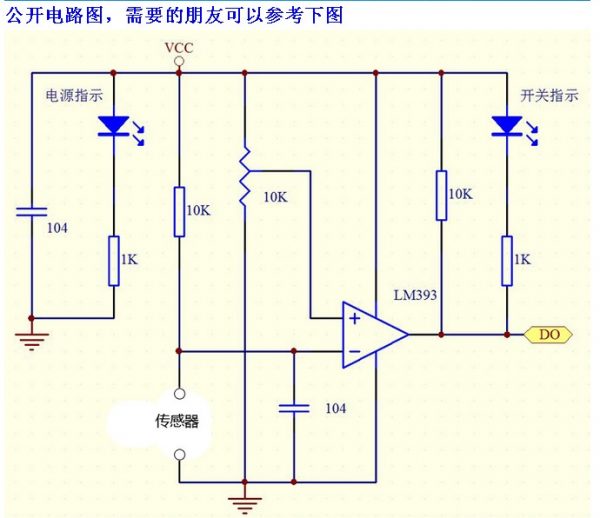

振動傳感器SW-420附帶分線板，包括比較器LM 393和可調板載電位器，用於靈敏度閾值選擇和信號指示LED。
該傳感器模塊產生的邏輯狀態取決於施加在其上的振動和外力。當沒有振動時，該模塊給出邏輯低電平輸出。當感覺到振動時，該模塊的輸出變為邏輯高。該電路的工作偏壓介於3.3V至5V DC之間。

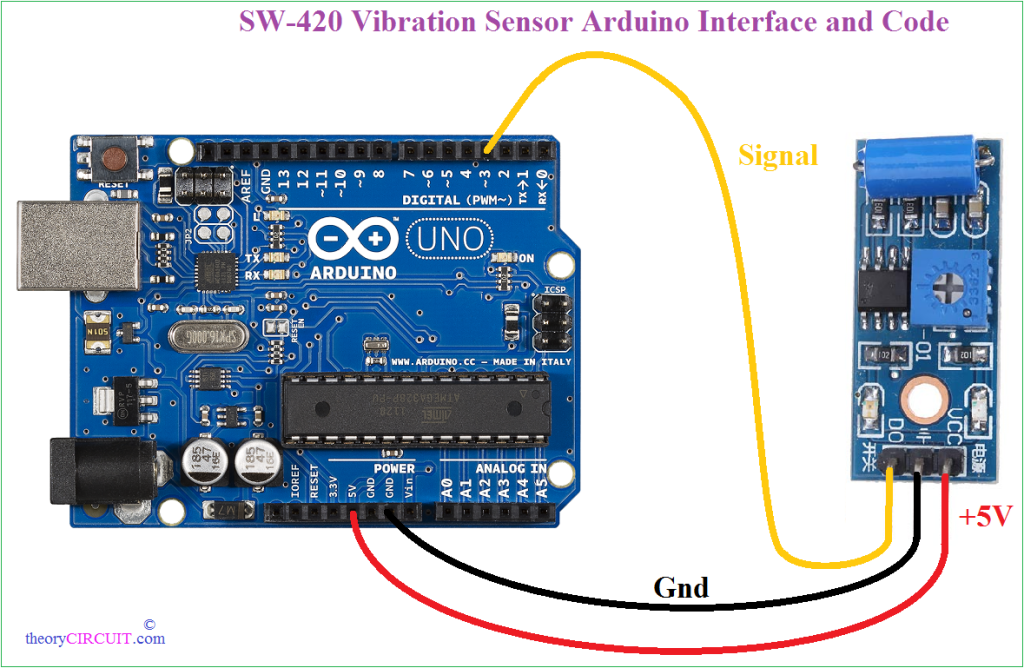

帶有SW-420的Arduino Hookup
將傳感器板的Vcc引腳連接到Arduino板的5V引腳，將Gnd引腳連接到Arduino的Gnd引腳，將傳感器板的DO輸出信號引腳連接到Arduino數字引腳D3。進行一些校準並調整靈敏度閾值，然後將以下草圖上傳到Arduino板。
用於邏輯狀態的Arduino代碼傳感器模塊的輸出 ，Arduino的板載LED表示存在振動。
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 |
int vibr_pin=3; int LED_Pin=13; void setup() { pinMode(vibr_pin,INPUT); pinMode(LED_Pin,OUTPUT); } void loop() { int val; val=digitalRead(vibr_pin); if(val==1) { digitalWrite(LED_Pin,HIGH); delay(1000); digitalWrite(LED_Pin,LOW); delay(1000); } else digitalWrite(LED_Pin,LOW); } |
SW-420 Motion Sensor Module
- Used to trigger the effect of various vibration, theft alarm, intelligent car, earthquake alarm, motorcycle alarm, etc
- This module is compared with the normally open type vibration sensor module, vibration trigger for longer periods of time, can drive the relay module
- Used to trigger the effect of various vibration, theft alarm, intelligent car, earthquake alarm, motorcycle alarm
- operating voltage 3.3V-5V,Output form: digital switch output (0 and 1)
- Size:3.2cm x 1.4cm,Has a fixed bolt hole, convenient installation
Module directions for use:
- Product no vibration, vibration switch is closed on state, the output terminal output low level, the green light is lit
- Product vibration, the vibration switch instantaneous disconnection, output the output high level, the green light is not bright
- Output can be directly connected to microcontroller, through single chip microcomputer to detect the high and low level, thus to detect whether there is a vibration environment, call the police
Package include:
- 1x SW-420 Module
