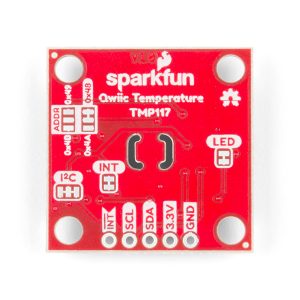

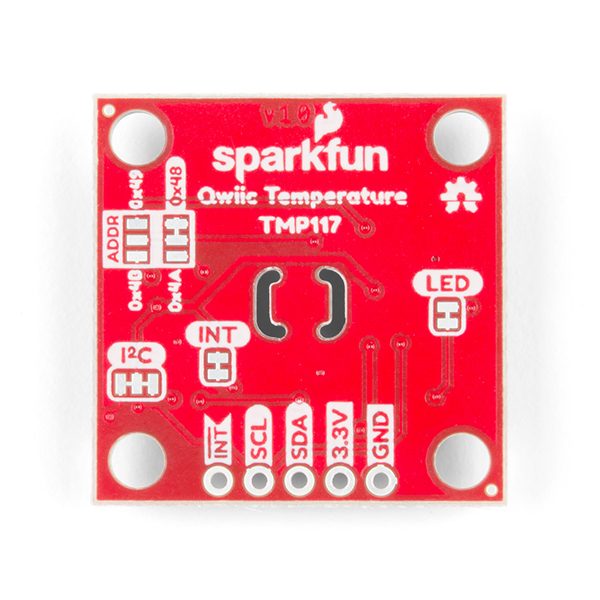

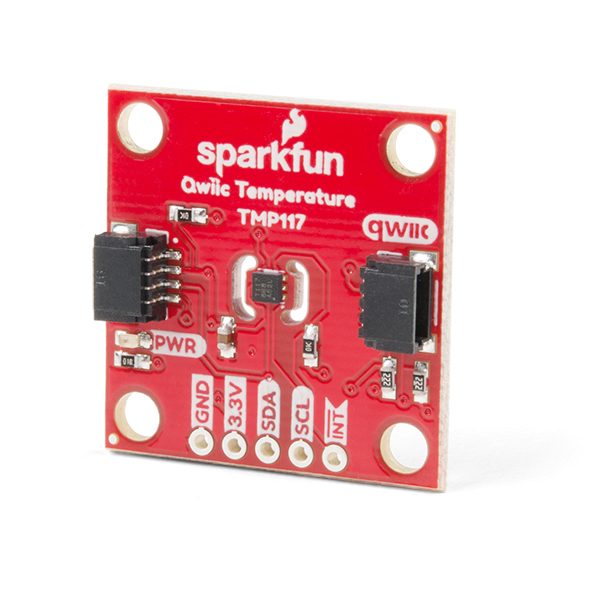

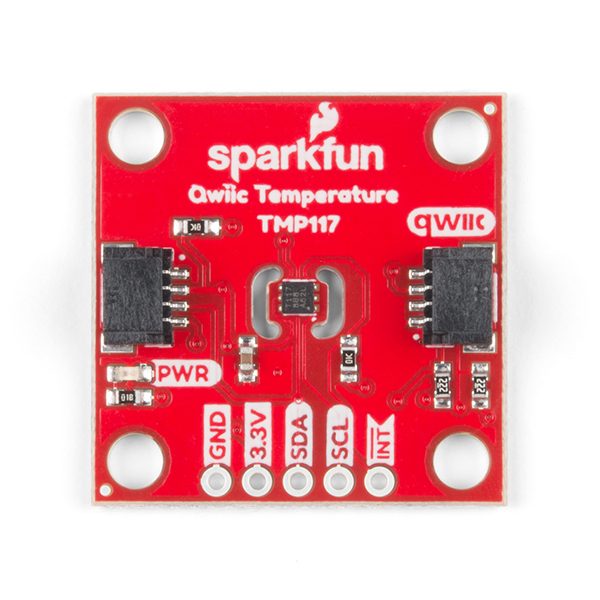

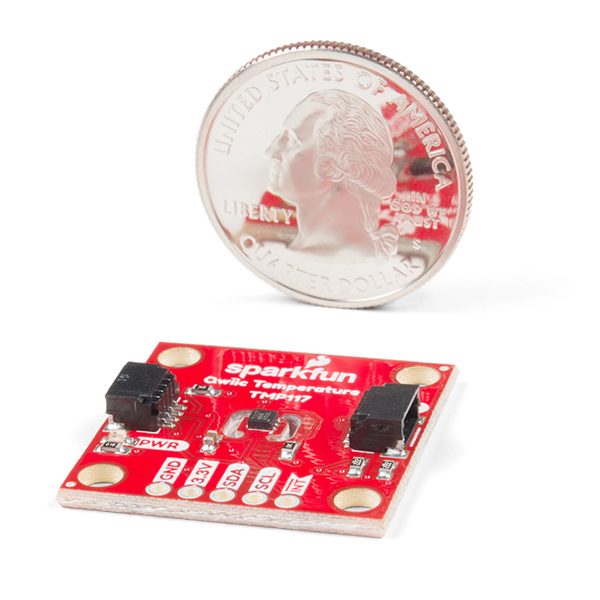

TMP117 高精度等級溫度感測模組 SparkFun Qwiic 原裝進口 精度達 0.1 °C

描述

TMP117 高精度等級溫度感測模組 SparkFun Qwiic 原裝進口 精度達 0.1 °C

SparkFun Qwiic TMP117 突破是一個高精度的溫度傳感器，配備了一個I ² C接口。它可在-20°C至+ 50°C的溫度範圍內以±0.1°C的高精度輸出溫度讀數，無需校準，最大範圍為-55°C至150°C。SparkFun高精度溫度傳感器的功耗率也非常低，可將自發熱對測量精度的影響降至最低。利用我們方便的Qwiic系統，無需焊接即可將其連接到系統的其餘部分。但是，如果您更喜歡使用麵包板，我們仍然會斷開0.1英寸間距的插針。

SparkFun 高精度 TMP117 溫度傳感器 還包括可編程溫度限制和用於系統校正的數字偏移量。儘管TMP102能夠讀取溫度至0.0625°C的分辨率，並且在高達0.5°C的溫度下都可以精確測量，但板載TMP117不僅精度更高，而且具有0.0078°C的16位分辨率！

• 使用 IIC 接口（支援 Qwiic）
• 四個可選地址
  • 0x48（默認），0x49、0x4A，0x4B
• 16位分辨率，0.0078°C
• 高精度數字溫度傳感器
  • –20°C至50°C，±0.1°C（最大值）
  • –40°C至70°C，±0.15°C（最大值）
  • –40°C至100°C，±0.2°C（最大值）
  • –55°C至125°C，±0.25°C（最大值）
  • –55°C至150°C，±0.3°C（最大值）
• 工作溫度範圍
  • -55°C至+ 150°C
• 工作電壓範圍
  • 1.8V至5.5V
  • 如果使用Qwiic電纜，通常為3.3V
• 低功耗
  • 3.5µA（1 Hz轉換週期）
  • 150nA（關斷電流）
• 可編程操作模式
  • 連續，一擊和關機
• 可編程溫度警報極限
• 可選平均以減少噪聲
• 用於系統校正的數字偏移
• NIST可追溯性

文件資料

• 原理圖
• 鷹文件
• 板子尺寸
• 聯播指南
• 數據表（TMP117）
• Arduino庫
• GitHub

SparkFun High Precision Temperature Sensor – TMP117 (Qwiic)

he SparkFun Qwiic TMP117 breakout is a high precision temperature sensor equipped with an I²C interface. It outputs temperature readings with high precision of ±0.1°C across the temperature range of -20°C to +50°Cs with no calibration and a maximum range from -55°C to 150°C. The SparkFun High Precision Temperature Sensor also has a very low power consumption rate which minimizes the impact of self-heating on measurement accuracy. Utilizing our handy Qwiic system, no soldering is required to connect it to the rest of your system. However, we still have broken out 0.1″-spaced pins in case you prefer to use a breadboard.

The SparkFun High Precision Temperature Sensor also includes programmable temperature limits, and digital offset for system correction. While the TMP102 is capable of reading temperatures to a resolution of 0.0625°C and is accurate up to 0.5°C, the on-board TMP117 is not only more precise but has a 16-bit resolution of 0.0078°C!

Features

• Uses I²C interface (Qwiic-enabled)
• Four selectable addresses
  • 0x48 (default), 0x49, 0x4A, 0x4B
• 16-bit resolution, 0.0078°C
• High accuracy, digital temperature sensor
  • ±0.1°C (max) from –20°C to 50°C
  • ±0.15°C (max) from –40°C to 70°C
  • ±0.2°C (max) from –40°C to 100°C
  • ±0.25°C (max) from –55°C to 125°C
  • ±0.3°C (max) from –55°C to 150°C
• Operating temperature range
  • -55°C to +150°C
• Operating voltage range
  • 1.8V to 5.5V
  • Typically 3.3V if using the Qwiic cable
• Low power consumption
  • 3.5µA (1-Hz conversion cycle)
  • 150nA (shutdown current)
• Programmable operating modes
  • Continuous, one-shot, and shutdown
• Programmable temperature alert limits
• Selectable averaging for reduced noise
• Digital offset for system correction
• NIST traceability
